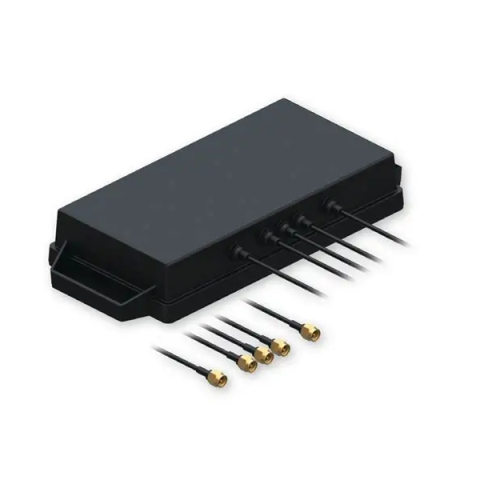

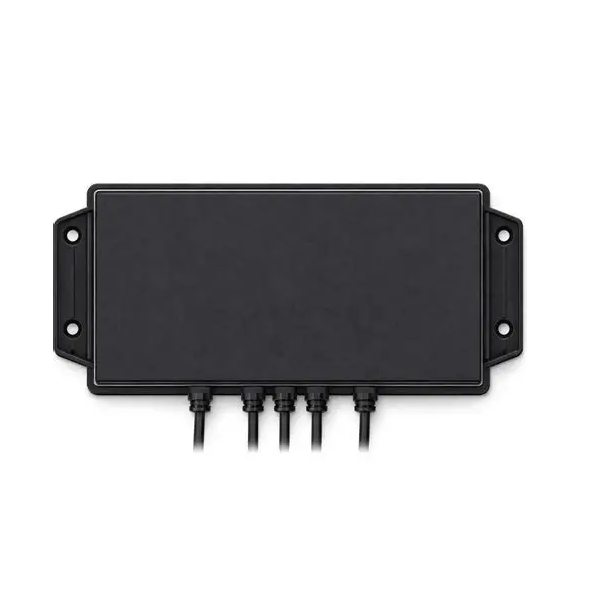

Teltonika 5G- und GNSS-SMA-Antenne, 3 m – Outdoor-MIMO-Antenne mit IP67-Schutz

Die Teltonika PR1KCN40 ist eine kombinierte 5G-Mobilfunk- und GNSS-Antenne, die Mobilfunkverbindungen und den Empfang von Satellitennavigationssignalen in einem gemeinsamen Gehäuse vereint. Sie verfügt über vier Mobilfunk-Antennenelemente für den MIMO-Betrieb sowie eine separate GNSS-Antenne mit jeweils eigenen Anschlüssen. Die Mobilfunkantennen decken die Frequenzbereiche 600–960 MHz, 1427–2700 MHz, 3300–4200 MHz und 4400–5000 MHz ab. Sie besitzen eine Rundstrahlcharakteristik, lineare Polarisation und einen Antennengewinn von bis zu 4 dBi. Durch die Anordnung der vier Antennenelemente lassen sich mehrere Mobilfunk-Antennenanschlüsse über ein einziges Gehäuse nutzen. Die GNSS-Antenne arbeitet in den Frequenzbereichen 1164–1189 MHz und 1559–1610 MHz und verfügt über rechtsdrehende zirkulare Polarisation (RHCP) sowie eine gerichtete Abstrahlcharakteristik. Sie ist mit einem rauscharmen Verstärker (LNA) ausgestattet, dessen Verstärkung 17 ± 2 dB bei einer Rauschzahl von maximal 2 dB beträgt. Der Antennengewinn der GNSS-Einheit liegt bei bis zu 2 dBi. Für ihren Betrieb ist eine Versorgungsspannung von 3–5 V DC erforderlich.

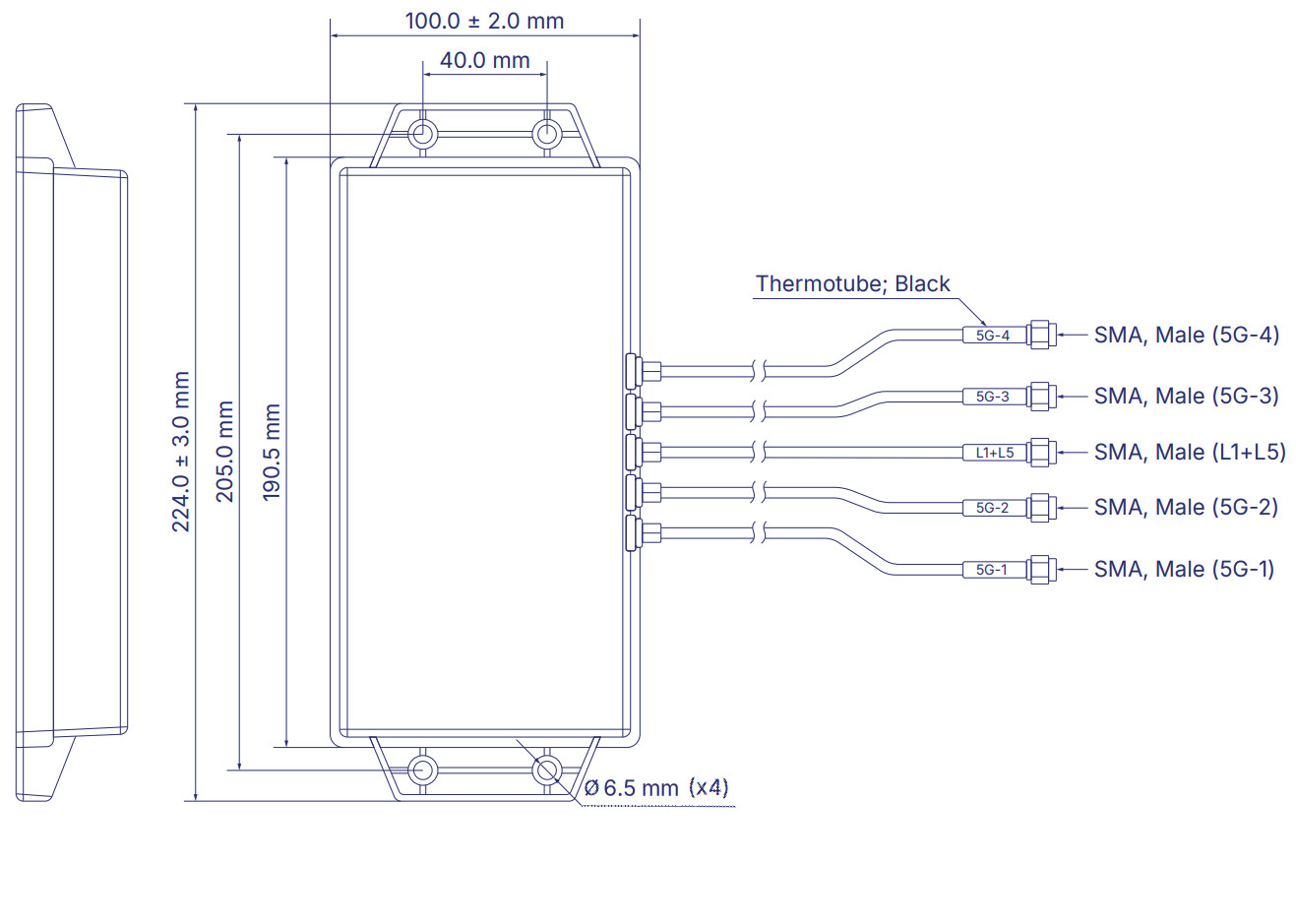

Die PR1KCN40 verfügt über fünf separate LMR100-Kabel mit einer Länge von jeweils 3 m, die mit SMA-Male-Steckern abgeschlossen sind. Vier Kabel gehören zu den einzelnen Mobilfunk-Antennenelementen, während das fünfte für die GNSS-Antenne vorgesehen ist. Dadurch bleiben die Anschlüsse für Mobilfunk und Satellitennavigation voneinander getrennt und können beim Anschluss an kompatible Geräte eindeutig zugeordnet werden. Zur Befestigung stehen zwei Möglichkeiten zur Verfügung: die Montage mit M6-Schrauben oder eine Klebebefestigung. Das UV-beständige Gehäuse aus PC/PC+ABS entspricht der Schutzart IP67 und ist für Betriebstemperaturen von −40 °C bis +80 °C ausgelegt. Damit eignet sich die Antenne für Installationen, bei denen Schutz vor Umwelteinflüssen erforderlich ist. Die beiden Befestigungsarten ermöglichen es, das Gehäuse entsprechend den jeweiligen Montageanforderungen anzubringen.
