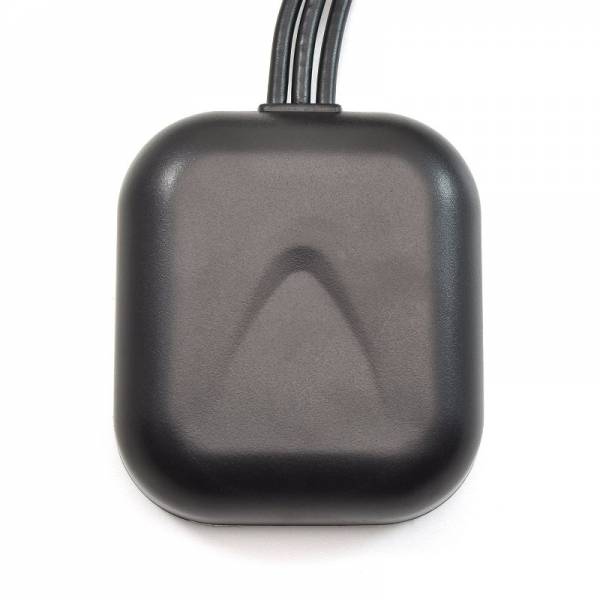

4G LTE/WiFi/GPS/GLONASS Kombi-Innenantenne 3 dBi, 3 m

Die JCE056 ist eine GPS-, GSM- und WiFi-Kombinationsantenne, die drei Funktechnologien in einem kompakten Gehäuse vereint. Der GPS-Bereich arbeitet bei 1575,42 MHz mit rechtsdrehender zirkularer Polarisation (RHCP) und verfügt über einen integrierten rauscharmen Verstärker mit einer Verstärkung von 28 ± 2 dB. Dadurch wird das empfangene Satellitensignal bereits in der Antenne verstärkt, bevor es an das angeschlossene Gerät weitergeleitet wird. Die aktive GPS-Antenne wird mit einer Versorgungsspannung von 2,2 bis 5 V DC betrieben und benötigt weniger als 15 mA. Der GSM-Bereich unterstützt die Frequenzbereiche 824–960 MHz und 1710–2170 MHz mit linearer Polarisation und 2,0 dBi Gewinn. Der WiFi-Bereich deckt das 2,4-GHz-Band von 2400 bis 2483,5 MHz ab und bietet einen Gewinn von 3 dBi. Dadurch lassen sich Satellitennavigation, Mobilfunk und 2,4-GHz-WLAN über eine einzige Antenneneinheit realisieren.

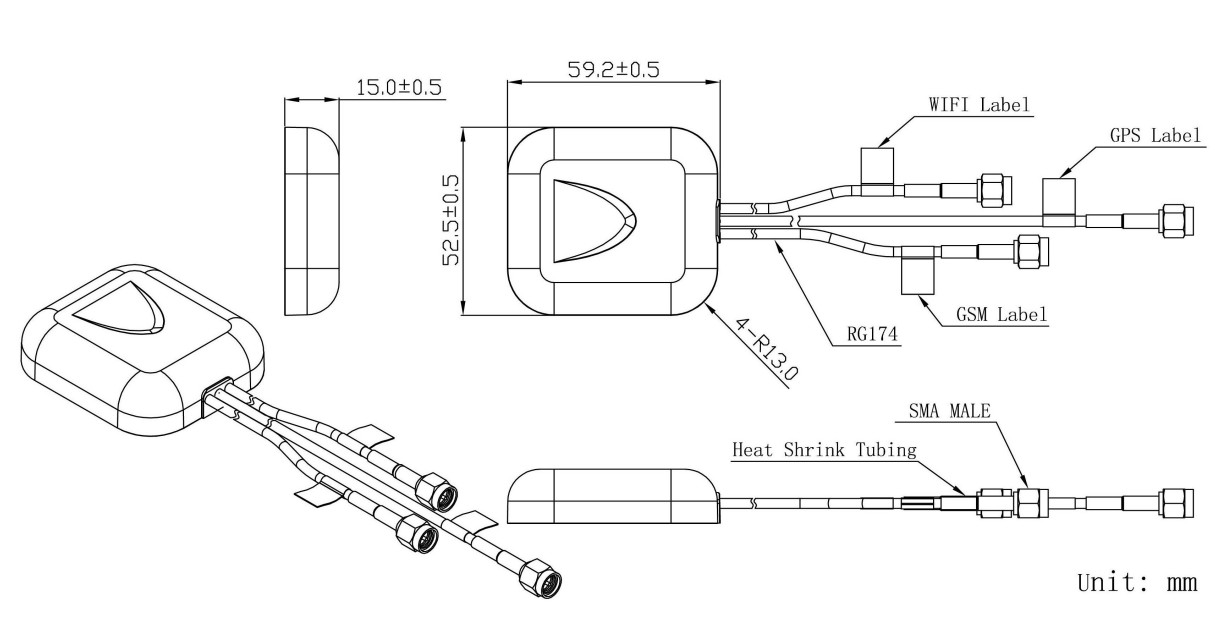

Für GPS, GSM und WiFi stehen separate RG174-Anschlusskabel zur Verfügung. Je nach Anwendungsanforderung kann die Antenne mit SMA-, MCX-, FAKRA- oder anderen Steckverbindern ausgestattet werden, sodass sie sich an unterschiedliche Geräte anschließen lässt. Mit Abmessungen von etwa 59,2 × 52,5 × 15 mm bleibt das ABS-Gehäuse kompakt und unauffällig. Die Befestigung erfolgt wahlweise magnetisch oder mithilfe einer Klebefläche, wodurch sich die Antenne flexibel auf geeigneten Oberflächen montieren lässt, ohne Bohrungen oder Schrauben zu benötigen. Sie ist für Betriebstemperaturen von -40 °C bis +85 °C sowie eine relative Luftfeuchtigkeit von bis zu 95 % ausgelegt. Das Gehäuse erfüllt die Schutzart IP65 bis IP66, und die angegebene Vibrationsfestigkeit ermöglicht den Einsatz auch in Umgebungen mit mechanischen Belastungen. Die RoHS-Konformität bestätigt die Einhaltung der angegebenen Umweltanforderungen.
