3G/4G LTE, GPS und Wi-Fi Kombi-Außenantenne IP67

Die JCB062 ist eine kombinierte GPS-/GSM-Antenne, die Satellitennavigation und Mobilfunkkommunikation in einem kompakten, verschraubbaren Gehäuse vereint. Der GPS-Teil arbeitet auf 1575,42 MHz mit rechtsdrehender zirkularer Polarisation (RHCP), während der integrierte rauscharme Verstärker eine Verstärkung von 28 ± 2 dB bereitstellt, um empfangene GNSS-Signale vor der Weiterleitung an das angeschlossene Gerät zu verstärken. Mit einem Rauschmaß von unter 1,5 dB unterstützt er eine zuverlässige Signalaufbereitung. Die Antenne wird mit 2,2 bis 5 V DC versorgt und benötigt weniger als 15 mA Betriebsstrom. Der GSM-Bereich deckt die Frequenzbänder 824–960 MHz sowie 1710–2170 MHz ab und arbeitet mit linearer Polarisation sowie einem Antennengewinn von 2,0 dBi, wodurch Mobilfunkverbindungen innerhalb der angegebenen Frequenzbereiche unterstützt werden.

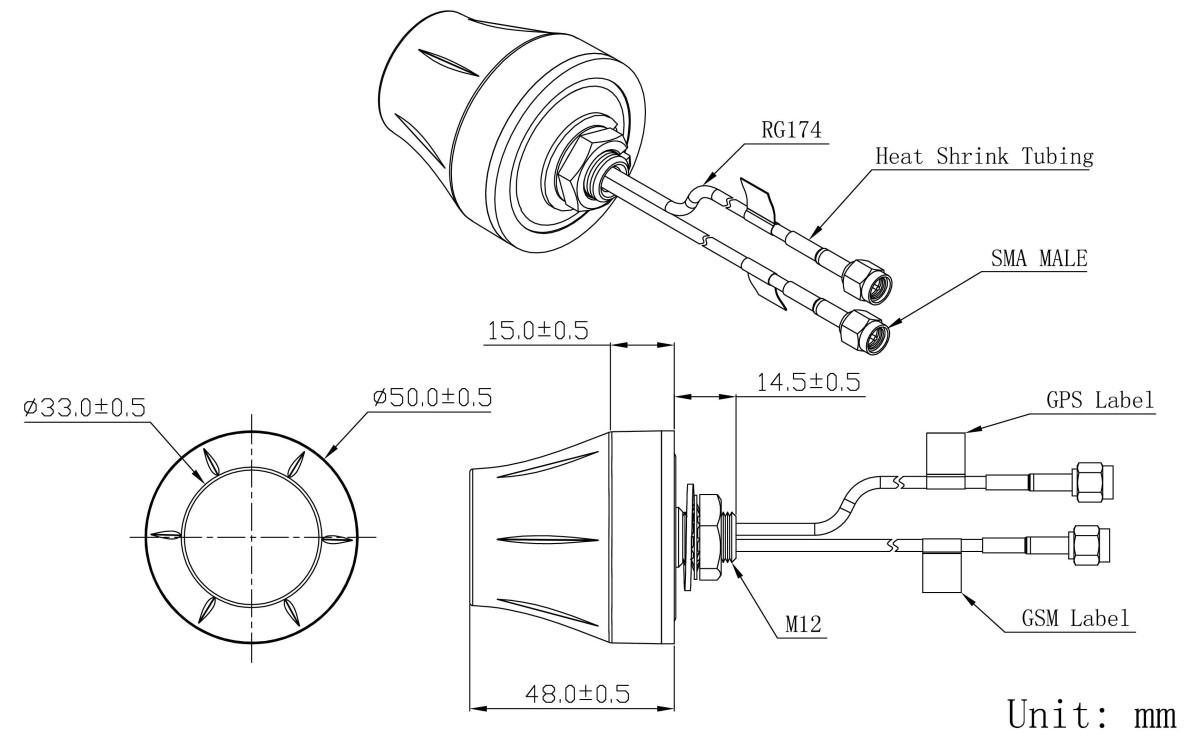

Das Gehäuse besteht aus ABS-Kunststoff und ist mit RG174-Kabeln ausgestattet. Die Montage erfolgt über eine Schraubbefestigung und eignet sich für eine dauerhafte Installation. Je nach Anwendungsanforderung stehen Anschlüsse mit SMA-, MCX-, FAKRA- oder anderen Steckverbindern zur Verfügung, sodass sich die Antenne flexibel an unterschiedliche Endgeräte anpassen lässt. Mit einem Gehäusedurchmesser von rund 50 mm und einer Höhe von etwa 48 mm lässt sie sich platzsparend in Anwendungen integrieren, die sowohl GPS- als auch GSM-Empfang benötigen. Sie ist für einen Betriebstemperaturbereich von -40 °C bis +85 °C sowie eine relative Luftfeuchtigkeit von bis zu 95 % ausgelegt. Das Gehäuse erfüllt die Schutzart IP67, ausgenommen der Kabelausgang, und ist für Vibrationen gemäß den angegebenen Spezifikationen ausgelegt. Darüber hinaus entspricht die Antenne den RoHS-Anforderungen.
