4G LTE/GPS/GLONASS Kombi-Außenantenne 2 dBi, 3 m

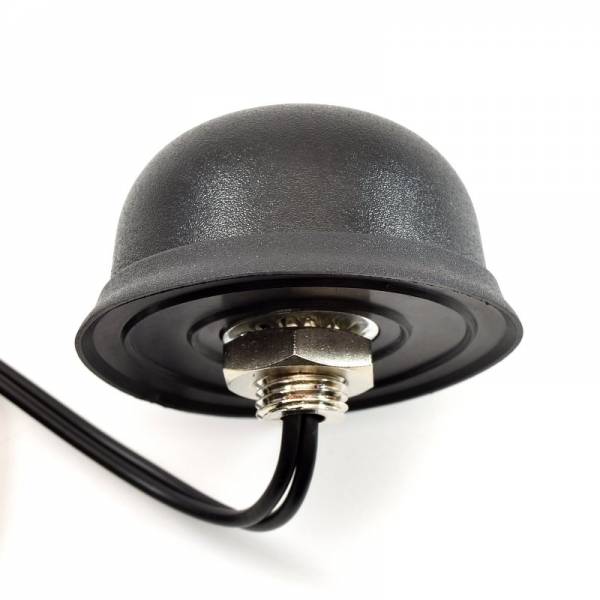

Die JCB602 ist eine kombinierte GPS- und GSM-Antenne, die Satellitennavigation und Mobilfunkkommunikation in einem kompakten Gehäuse vereint. Der GPS-Teil arbeitet auf 1575,42 MHz mit rechtsdrehender zirkularer Polarisation (RHCP) und einem Antennengewinn von 2 dBic im Zenit. Der integrierte rauscharme Verstärker liefert eine Verstärkung von 28 ± 2 dB bei einem Rauschmaß von unter 1,5 dB. Dadurch wird das empfangene GPS-Signal bereits in der Antenne verstärkt, bevor es an das angeschlossene Gerät weitergeleitet wird. Der aktive GPS-Bereich wird mit 2,2 bis 5 V DC versorgt und benötigt weniger als 15 mA. Der GSM-Teil unterstützt die Frequenzbereiche 824–960 MHz sowie 1710–2170 MHz, arbeitet mit linearer Polarisation und bietet einen Antennengewinn von 2,0 dBi. Dadurch lassen sich Satellitenortung und Mobilfunkverbindung mit nur einer Antenneneinheit realisieren.

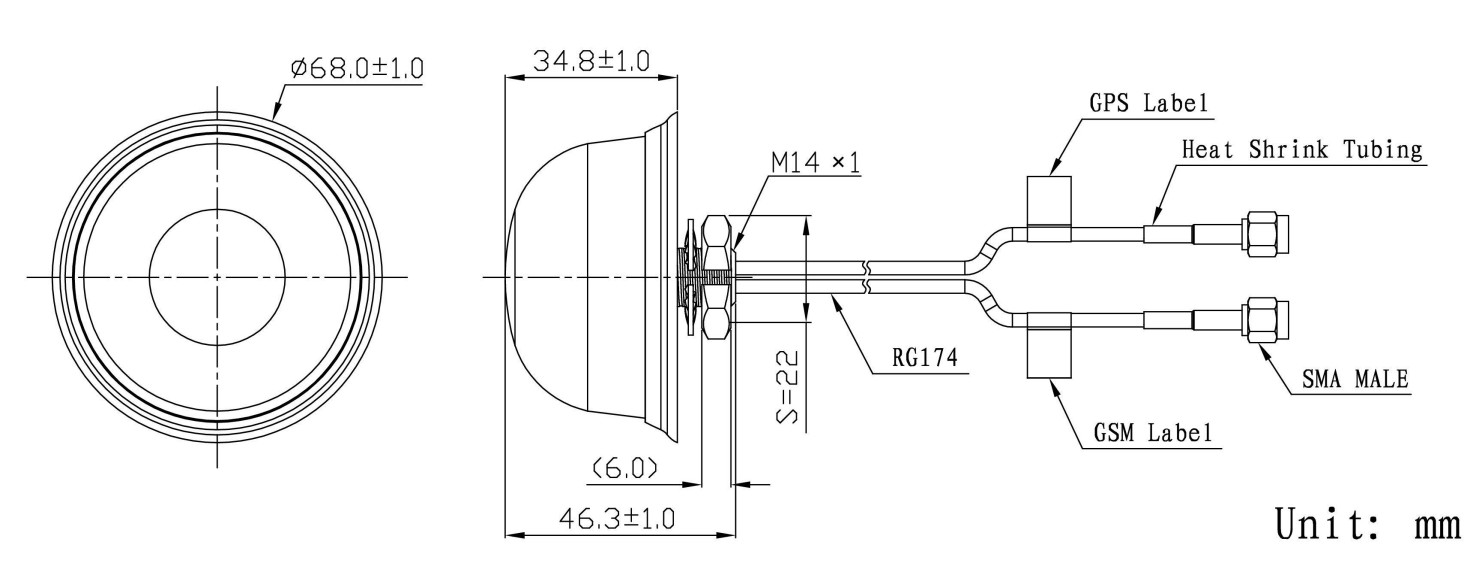

Für GPS und GSM stehen separate RG174-Kabel zur Verfügung. Je nach Anforderung kann die Antenne mit SMA-, MCX-, FAKRA- oder anderen Steckverbindern ausgestattet werden, sodass sie sich an unterschiedliche Geräte anschließen lässt. Die Befestigung erfolgt über eine Schraubmontage und ermöglicht eine sichere Installation in Gehäusen oder auf Montageflächen. Die Radom-Abdeckung aus ABS schützt die Antennenelemente, während die Basis aus Aluminiumguss für eine stabile Befestigung sorgt. Mit einem Gehäusedurchmesser von etwa 68 mm und einer Höhe von rund 46,3 mm bleibt die Antenne kompakt. Sie ist für Betriebstemperaturen von -40 °C bis +85 °C sowie eine relative Luftfeuchtigkeit von bis zu 95 % ausgelegt. Das Gehäuse erfüllt die Schutzart IP67, ausgenommen der Kabelausgang. Die angegebene Vibrationsfestigkeit unterstützt den Einsatz in Umgebungen mit mechanischen Belastungen. Die RoHS-Konformität bestätigt die Einhaltung der angegebenen Umweltanforderungen.
