4G MIMO 4x4 Mobilfunk-Stabantenne, 3,5 dBi, IP67, SMA-Stecker

Die JCG605LM4 ist eine kombinierte LTE-MIMO-Antenne, die vier separate Antennenelemente in einem gemeinsamen Gehäuse vereint. Jedes Element deckt die Frequenzbereiche 698–960 MHz und 1710–2690 MHz ab und eignet sich damit für kompatible Mobilfunkgeräte in niedrigen und höheren LTE-Bändern. Die Ausführung mit vier Elementen stellt die für MIMO-Verbindungen erforderliche Antennenkonfiguration bereit. Lineare Polarisation, eine Impedanz von 50 Ohm und ein Gewinn von 3,5 dBi bilden die wesentlichen elektrischen Eigenschaften jedes einzelnen Signalwegs. Vier separate Kabel werden aus dem Antennensockel herausgeführt, sodass jeder Antennenanschluss einzeln mit den entsprechenden Schnittstellen eines Modems oder Routers verbunden werden kann. Standardmäßig kommt RG174-Kabel zum Einsatz, alternativ sind auch andere Kabelausführungen möglich. Je nach Zielgerät kann die Antenne mit SMA-, FAKRA- oder anderen Steckverbindern geliefert werden.

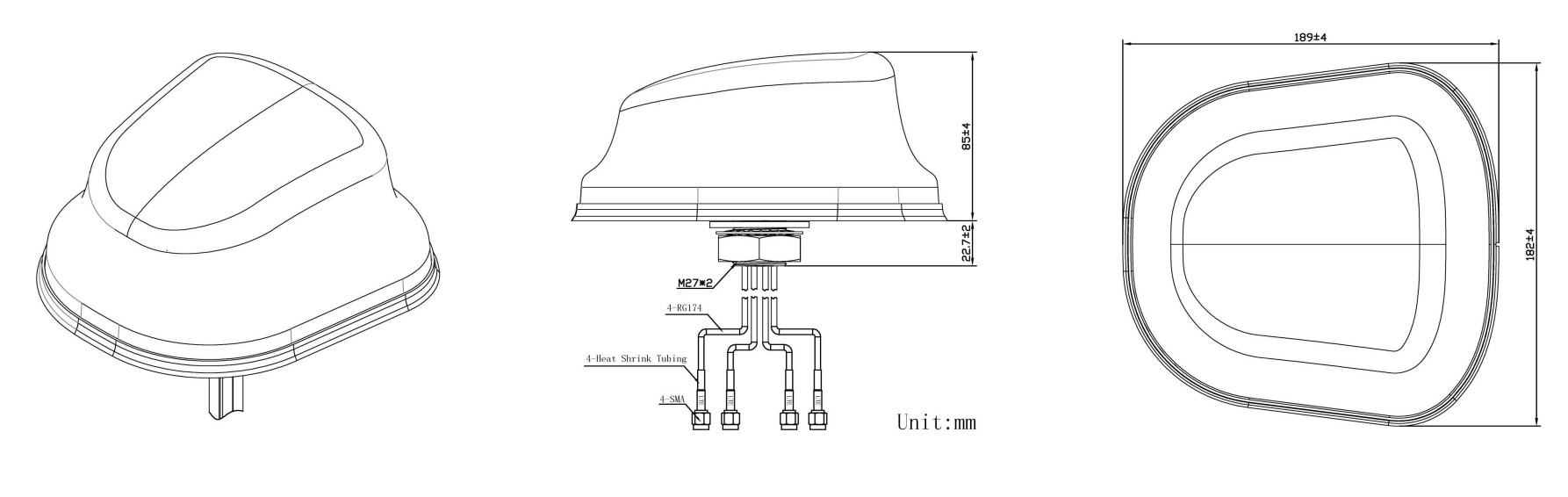

Die Antenne ist in einem ABS-Gehäuse untergebracht und kann je nach Installationsanforderung geklebt oder magnetisch befestigt werden. Dadurch stehen zwei einfache Möglichkeiten zur Verfügung, die Einheit sicher auf einer geeigneten Oberfläche zu montieren. Da alle vier Antennenelemente in einem kompakten Gehäuse integriert sind, entfällt die separate Positionierung mehrerer externer Antennen. Die Schutzart IP67 macht die JCG605LM4 für Einsatzorte geeignet, an denen Schutz vor Staub und Wasser erforderlich ist. Sie ist für einen Betriebstemperaturbereich von -40 °C bis +85 °C sowie für eine relative Luftfeuchtigkeit von bis zu 95 % ausgelegt. Zusätzlich hält sie Vibrationen von 10 bis 55 Hz bei einer Amplitude von 1,5 mm über einen Zeitraum von zwei Stunden stand, was bei Installationen mit Bewegung oder mechanischer Belastung von Bedeutung ist. Die RoHS-Konformität bestätigt die Einhaltung der angegebenen Umweltanforderungen.
