JCE305 LTE/GPS/GLONASS/Wi‑Fi Kombi-Außenantenne | IP67, SMA/FAKRA

Die JCE305 ist eine kombinierte Antenne für GPS, LTE und WLAN, die drei Funktechnologien in einem gemeinsamen Gehäuse vereint. Das GPS-Element arbeitet auf 1575,42 MHz mit rechtsdrehender zirkularer Polarisation (RHCP) und verfügt über einen integrierten rauscharmen Verstärker mit einer Verstärkung von 28 ±2 dB, wodurch der Empfang von Satellitensignalen über einen aktiven Antennenpfad unterstützt wird. Das LTE-Element deckt die Frequenzbereiche 698–960 MHz und 1710–2700 MHz mit linearer Polarisation und einer Verstärkung von 2,0 dBi ab. Für WLAN steht ein separates Antennenelement für den Bereich 2400–2483,5 MHz mit linearer Polarisation und 3 dBi Verstärkung zur Verfügung. Alle drei Antennenpfade sind auf eine Impedanz von 50 Ohm ausgelegt und können über separate Anschlüsse mit kompatiblen Kommunikations- und Ortungssystemen verbunden werden, sodass keine drei einzelnen Antennen installiert werden müssen.

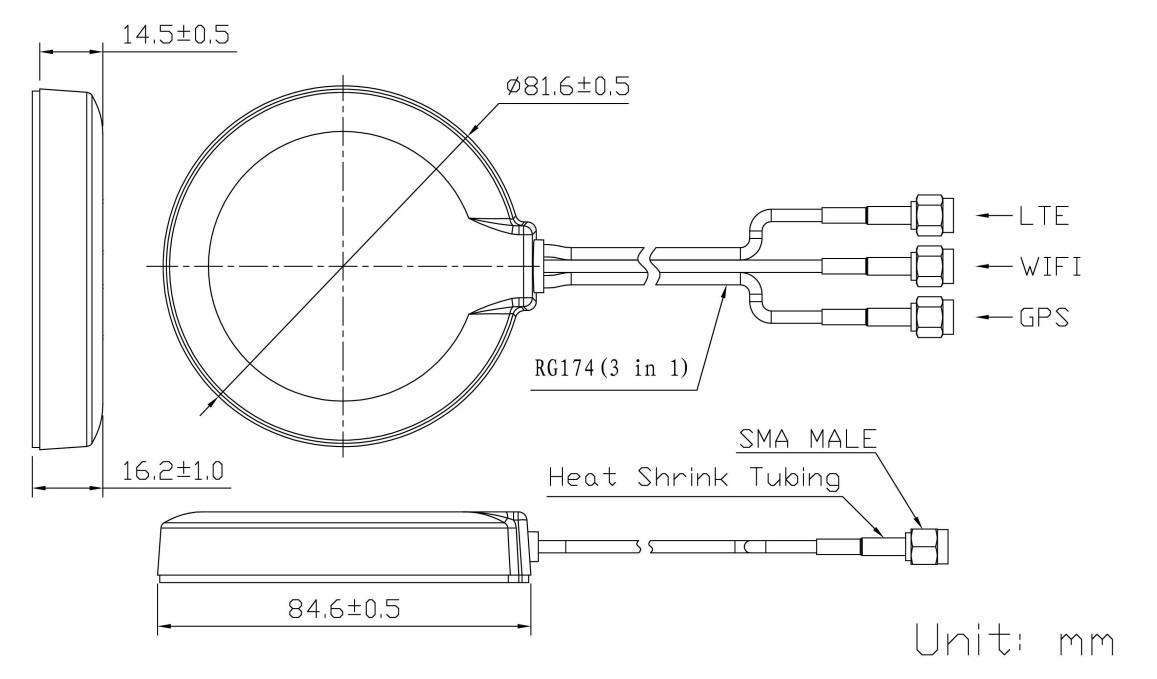

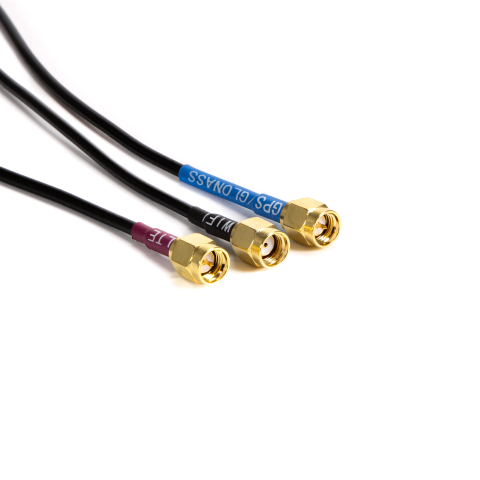

Aus dem Gehäuse führt ein gemeinsamer Kabelsatz mit drei RG174-Kabeln, die jeweils für LTE, WLAN und GPS vorgesehen sind. Je nach Einsatzbereich ist die Antenne mit SMA-, FAKRA- oder anderen Steckverbindern erhältlich und kann dadurch an unterschiedliche Endgeräte angepasst werden. Das ABS-Gehäuse unterstützt sowohl die Montage mit einer Klebefläche als auch die Befestigung per Magnet und bietet damit flexible Installationsmöglichkeiten auf geeigneten Oberflächen. Die Schutzart IP67 schützt die Antenne zuverlässig vor Staub und Wasser. Der Betriebstemperaturbereich von -40 °C bis +85 °C sowie eine zulässige relative Luftfeuchtigkeit von bis zu 95 % ermöglichen den Einsatz auch unter anspruchsvollen Umgebungsbedingungen. Darüber hinaus ist die Antenne für Vibrationen von 10 bis 55 Hz bei einer Amplitude von 1,5 mm über einen Zeitraum von zwei Stunden ausgelegt und erfüllt die Anforderungen der RoHS-Richtlinie.
