Antenne QuMax für Teltonika RUTM52

nicht vorrätig
?
291.80
nicht vorrätig
?
291.80

Produktname

Antenne QuMax für Teltonika RUTM52

Garantie

?
24 Monat

Herstellerteilenummer

AM52M

Kategorie

Detallierte Beschreibung

Outdoor-5G-Lösung

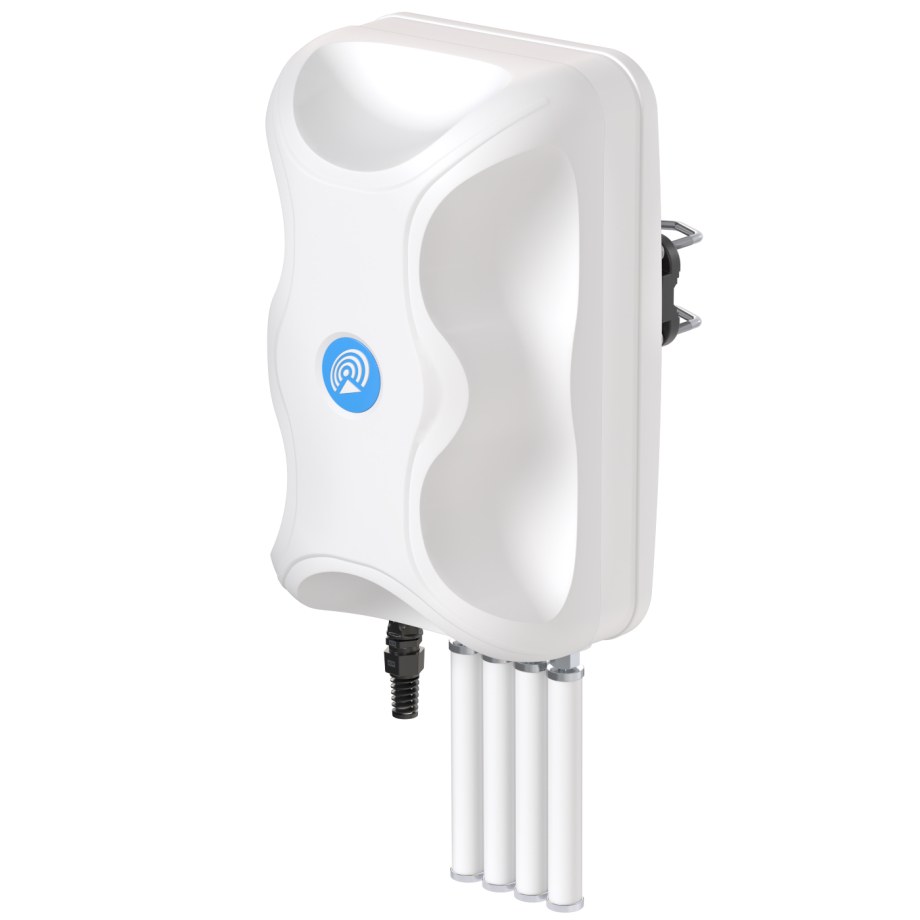

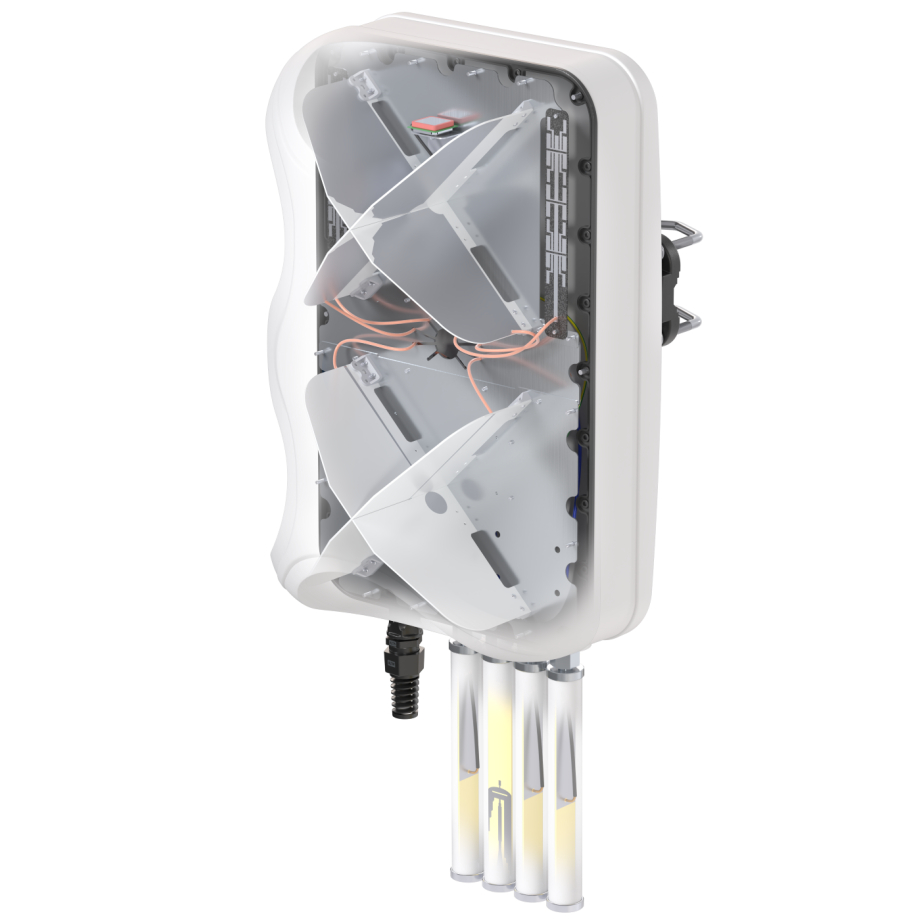

QuMax für Teltonika RUTM52 ist eine All-in-One-Außenantenne, die mehrere Antennensysteme mit einem speziell vorgesehenen Installationsbereich für den Teltonika RUTM52 in einem gemeinsamen Gehäuse vereint. Das System integriert gerichtete 5G-/LTE-Antennen für mehrere Frequenzbänder, eine omnidirektionale 5G-/LTE-Antenne, eine omnidirektionale Wi-Fi-6E-Antenne sowie GPS in einer einzigen Einheit. Dadurch entsteht eine vollständige Outdoor-Lösung für drahtlose Kommunikationsanwendungen, bei der Router und Antennensystem nicht getrennt installiert werden müssen. Das Produkt ist für unterschiedlichste Einsatzumgebungen ausgelegt, darunter der öffentliche Verkehr, die Energiebranche, industrielle IoT-Anwendungen im Bergbau sowie Installationen in städtischen und ländlichen Gebieten. Die gerichteten 5G-/LTE-Antennen ermöglichen eine gezielte Ausrichtung auf die Signalquelle, während die integrierten Rundstrahlantennen eine flächendeckende Versorgung in der unmittelbaren Umgebung unterstützen.
Die Unterstützung von Wi-Fi 6E erweitert die drahtlosen Kommunikationsmöglichkeiten sowohl im 2,4-GHz-Band als auch im Frequenzbereich von 5,0 bis 7,125 GHz und ermöglicht den Einsatz moderner WLAN-Technologien parallel zur Mobilfunkanbindung. Das Antennensystem deckt einen breiten Mobilfunkfrequenzbereich von 617 MHz bis 6,0 GHz ab und unterstützt zahlreiche LTE- und 5G-Bänder. Die gerichteten Mobilfunkantennen erreichen einen Gewinn von bis zu 7 dBi, während die WLAN-Antenne einen Gewinn von bis zu 7,5 dBi bietet. Dadurch eignet sich die Einheit für Installationen, die Mobilfunk-, WLAN- und GPS-Antennenfunktionen in einem einzigen Outdoor-Gerät kombinieren sollen.

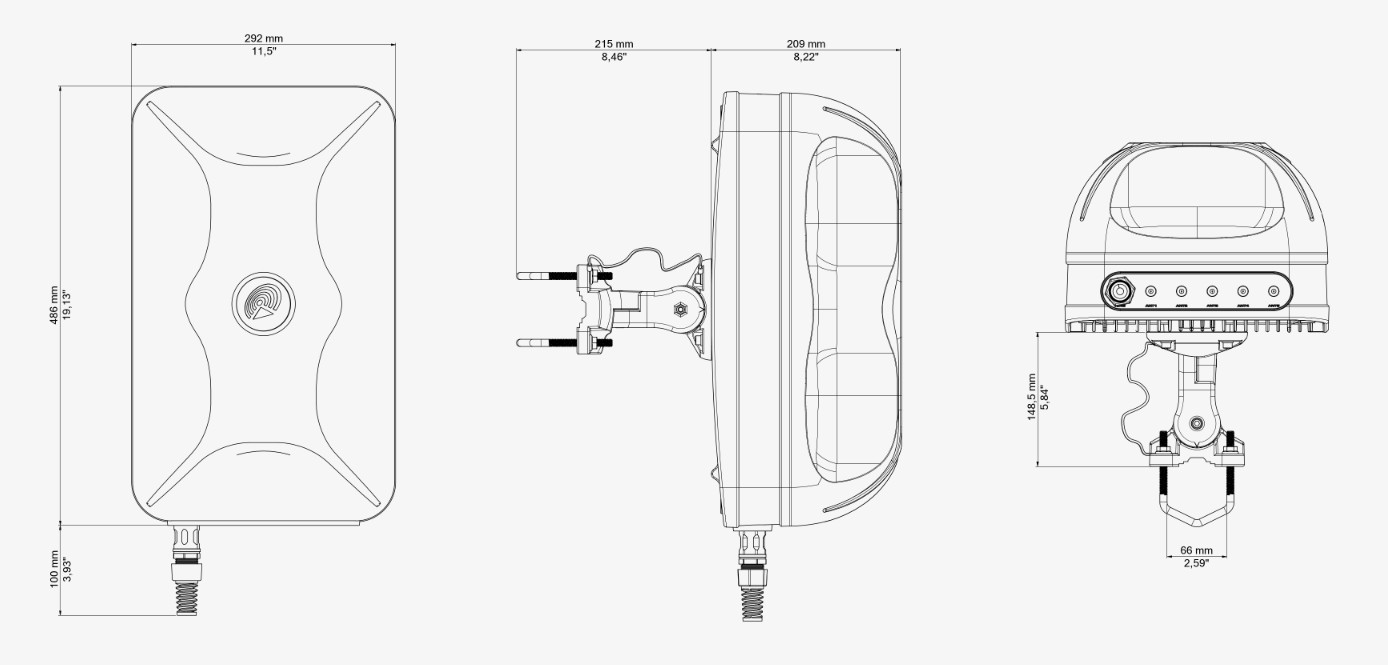

/images/catalogue/description/3035/picture1-6a28fac525033-1388x665.jpg

IP68-Außengehäuse

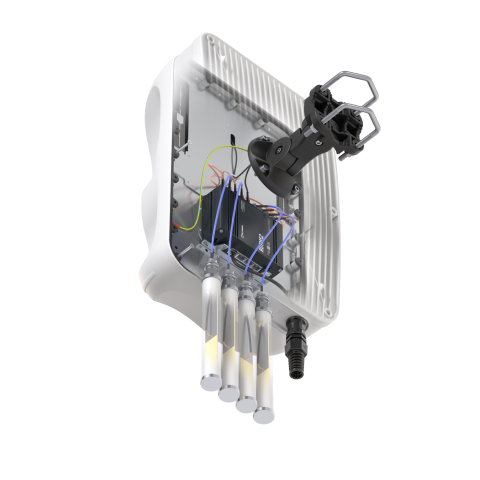

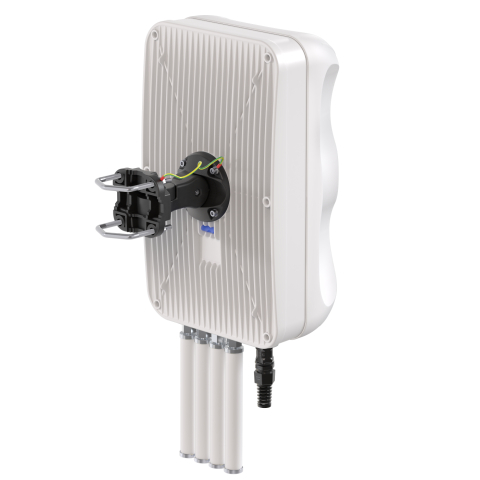

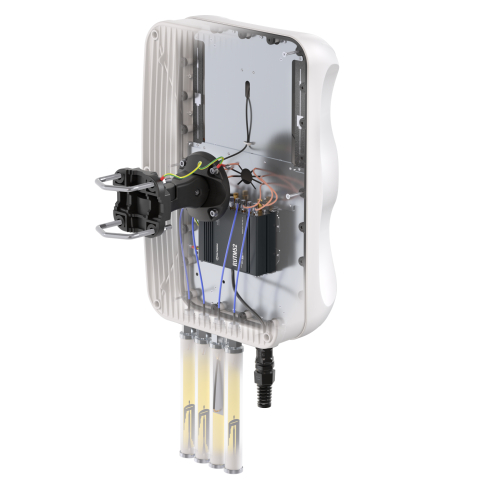

QuMax basiert auf einem nach IP68 geschützten Außengehäuse, das für den Einsatz unter anspruchsvollen Witterungsbedingungen konzipiert wurde. Das Gehäuse besteht aus Materialien wie ABS, Aluminium, PTFE und Glasfaser und verbindet einen hohen Schutz gegen Umwelteinflüsse mit einer stabilen Konstruktion für die Außenmontage. Der Betriebstemperaturbereich von -40 °C bis 80 °C ermöglicht den Einsatz sowohl in kalten als auch in besonders warmen Umgebungen. Mit Abmessungen von 486,0 × 292,2 × 105,6 mm bietet das Gehäuse ausreichend Platz für die integrierten Antennenelemente und den vorgesehenen Installationsbereich des Teltonika RUTM52. Die Konstruktion ist für die Mastmontage ausgelegt und unterstützt Mastdurchmesser von 25 bis 66 mm. Dadurch lässt sich die Einheit an gängigen Montagepunkten im Außenbereich installieren.
Der RJ45-Anschluss ermöglicht eine einfache Anbindung an die Netzwerkinfrastruktur, während die Gehäusekonstruktion für eine sichere und komfortable Installation im Außenbereich ausgelegt ist. Die Unterstützung von passivem PoE kann die Planung der Strom- und Datenversorgung vereinfachen, wenn diese Versorgungstechnologie eingesetzt wird. Das Antennensystem ist auf das integrierte Routerkonzept abgestimmt und trägt dazu bei, die Anzahl separater Komponenten im Außenbereich zu reduzieren. Die gerichteten Mobilfunkantennen arbeiten mit X-Polarisation und einem angegebenen Öffnungswinkel von 80°/80° ±15°, während die omnidirektionalen Mobilfunk- und WLAN-Antennen eine vertikale Polarisation und einen Öffnungswinkel von 360°/25° ±5° aufweisen. Durch diese Antennencharakteristiken kombiniert das Produkt eine gezielte Mobilfunkanbindung mit omnidirektionalen Abdeckungsfunktionen in einem wetterbeständigen Außengehäuse.

Spezifikationen

Mobiles Netzwerk

Mobile Network Generation

FDD LTE Frequenzbänder

1 (2100MHz), 2 (1900MHz), 3 (1800MHz), 4 (1700MHz), 5 (850MHz), 7 (2600MHz), 8 (900MHz), 10 (1700MHz), 12 (700MHz), 13 (700MHz), 14 (700MHz), 17 (700MHz), 18 (850MHz), 19 (850MHz), 20 (800MHz), 22 (3500MHz), 25 (1900MHz), 26 (850MHz), 27 (850MHz), 28 (700MHz), 29 (700MHz), 30 (2300MHz)
TDD LTE Frequenzbänder

33 (2100MHz), 34 (2100MHz), 35 (1900MHz), 36 (1900MHz), 37 (1900MHz), 38 (2600MHz), 39 (1900MHz), 40 (2300MHz), 41 (2500MHz), 42 (3500MHz), 43 (3700MHz), 44 (700MHz)
NR SA Frequenzbänder

n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n34, n38, n39, n40, n41, n45, n47, n48, n53, n65, n66, n67, n71, n77, n78, n80, n81, n82, n83, n84, n85, n86, n89, n90, n95, n97, n98, n100, n101, n256
NR NSA Frequenzbänder

n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n34, n38, n39, n40, n41, n45, n47, n48, n53, n65, n66, n67, n71, n77, n78, n80, n81, n82, n83, n84, n85, n86, n89, n90, n95, n97, n98, n100, n101, n256

Drahtloses Netzwerk

Frequenz

2.4GHz, 5GHz

Antenne

Antennen Design

Panel
Wireless Antenna Frequenzbereich und Verstärkung

2.4 - 2.5 (GHz) 6 (dBi), 5.0 - 7.125 (GHz) 7.5 (dBi)
Mobile Antenna Frequenzbereich und Verstärkung

0.617 - 0.96 (GHz) 6 (dBi), 1.7 - 2.7 (GHz) 7 (dBi), 3.3 - 4.6 (GHz) 7 (dBi), 4.7 - 6.0 (GHz) 5.5 (dBi)
Mobilantenne-Gewinn

6 dBi, 7 dBi, 7 dBi, 5.5 dBi
Polarisation

Vertical
VSWR

< 3
Impedanz

50 Ω

Physical Parameters

Material

Aluminum, ABS Plastik, Glasfaser, Polytetrafluorethylen
Ingress Protection Code

IP68
Maße

486.0 x 292.2 x 105.6 mm
Gewicht

2.8 kg
Betriebstemperatur

-40 °C bis 80 °C
Umwelt

Außen
Montagemethode
