QuMax Omni für TRB500 – Outdoor-LTE-Antennengehäuse mit GPS, IP67 und Richtantenne mit hoher Verstärkung

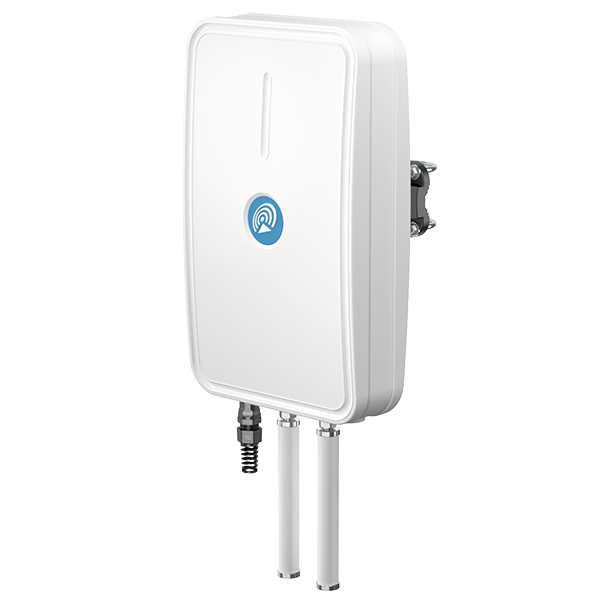

QuMax für Teltonika RUTX09 ist ein integriertes Outdoor-Antennengehäuse mit einer leistungsstarken Multiband-LTE-Richtantenne, einer integrierten GPS-Antenne sowie einem Einbauplatz für einen Teltonika RUTX09 Router. Das System ist außerdem mit dem RUTM09 kompatibel und kann somit mit beiden unterstützten Routermodellen verwendet werden. Durch die gemeinsame Unterbringung von Router und Antennensystem in einem einzigen Gehäuse entsteht eine kompakte Komplettlösung für den Außeneinsatz, bei der Kommunikationsgerät und Antenne nicht separat installiert werden müssen. Die LTE-Richtantenne wurde für Verbindungen über große Entfernungen zur Mobilfunkbasisstation entwickelt.

Dadurch eignet sie sich besonders für stationäre Installationen, bei denen die Antenne gezielt auf den Sendemast ausgerichtet werden kann, um die Signalqualität in der gewünschten Richtung zu verbessern. Das System ist insbesondere für industrielle Einsatzbereiche konzipiert, in denen eine leistungsstarke LTE-Richtantenne für eine stabile Outdoor-Mobilfunkverbindung benötigt wird. Die Antenne arbeitet in den Frequenzbereichen 694 bis 960 MHz, 1,7 bis 2,2 GHz sowie 2,2 bis 2,7 GHz und unterstützt zahlreiche LTE- sowie ausgewählte 5G-Frequenzbänder. Je nach Frequenzbereich erreicht sie einen Antennengewinn von bis zu 6 dBi. Ein Front-to-Back-Verhältnis von mehr als 8 dB unterstützt die gezielte Ausrichtung der Antennencharakteristik auf den gewünschten Versorgungsbereich und reduziert gleichzeitig den Empfang von Signalen aus der Rückseite der Antenne.

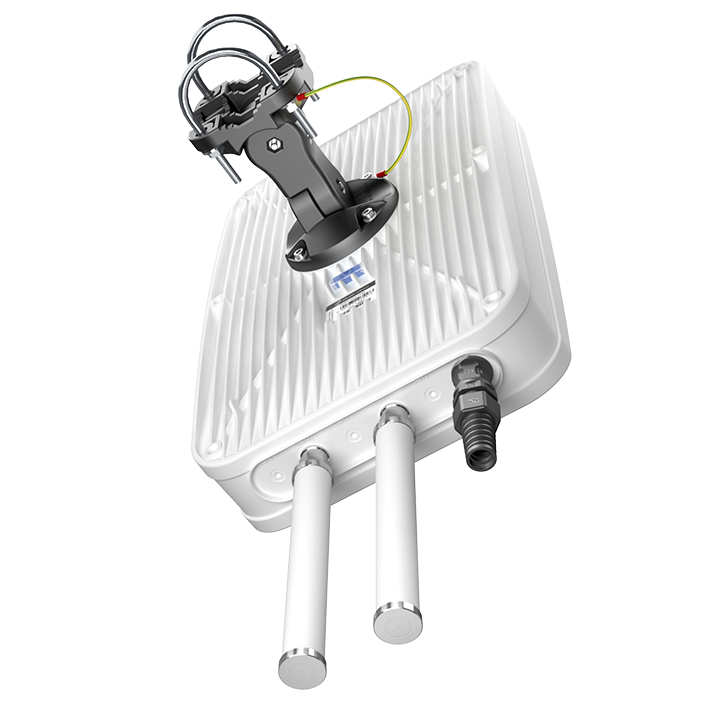

Das Gehäuse wurde für den dauerhaften Einsatz im Außenbereich entwickelt und vereint den kompatiblen Teltonika Router sowie das Antennensystem in einer geschützten Einheit. Dank der Schutzart IP67 eignet sich das System für den zuverlässigen Betrieb auch unter anspruchsvollen Witterungsbedingungen. Der Betriebstemperaturbereich von -40 °C bis 80 °C ermöglicht den ganzjährigen Einsatz in sehr kalten ebenso wie in heißen Umgebungen. Das Gehäuse besteht aus ABS, Aluminium, PTFE und Glasfaser und kombiniert robuste Materialien mit einer langlebigen Konstruktion für professionelle Outdoor-Installationen. Das Montagesystem ist für Masten mit einem Durchmesser von 25 bis 66 mm ausgelegt und damit mit gängigen Mastkonstruktionen kompatibel.

Mit Abmessungen von 272 × 276 × 96 mm und einem Gewicht von 1,8 kg bietet das Gehäuse ausreichend Platz für den kompatiblen Router und bleibt dennoch kompakt. Für die Gehäuseverschraubung wird ein Anzugsdrehmoment von 0,6 bis 0,8 Nm empfohlen, um eine fachgerechte Montage zu gewährleisten. Der RJ45-Anschluss ermöglicht die geschützte Durchführung der Netzwerkverbindung durch das Gehäuse und sorgt für eine saubere, integrierte Installation. Die LTE-Antenne arbeitet mit vertikaler Polarisation und einer Impedanz von 50 Ω. Ihr Öffnungswinkel von 90° in horizontaler und vertikaler Ebene (±30°) unterstreicht den Richtcharakter der Antenne und unterstützt die gezielte Ausrichtung auf den gewünschten Versorgungsbereich. Die integrierte GPS-Antenne ergänzt das System um Positionsbestimmung, ohne dass eine zusätzliche externe GPS-Antenne erforderlich ist, und vervollständigt damit die kompakte Outdoor-Komplettlösung.
