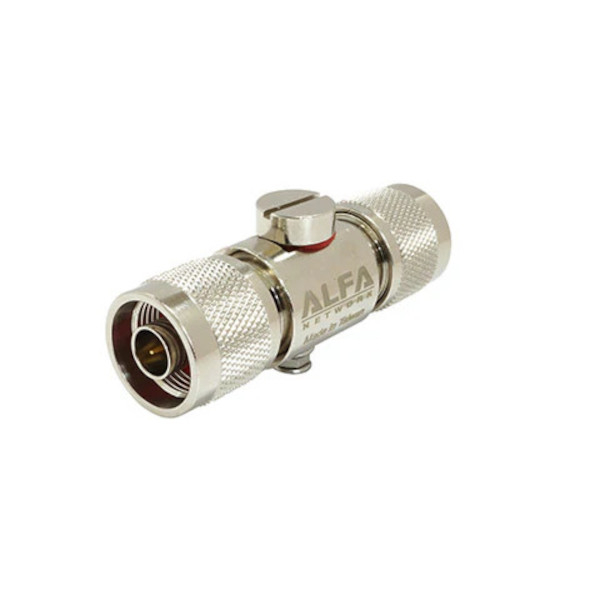

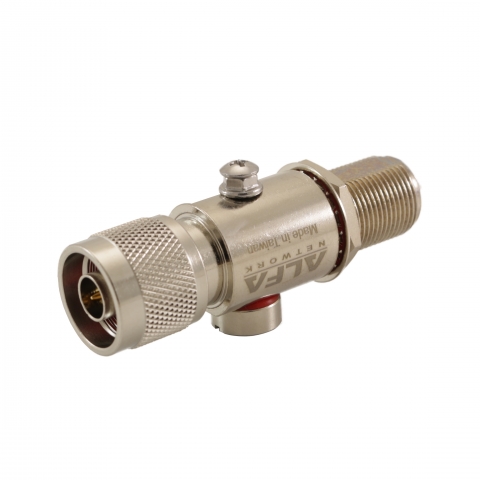

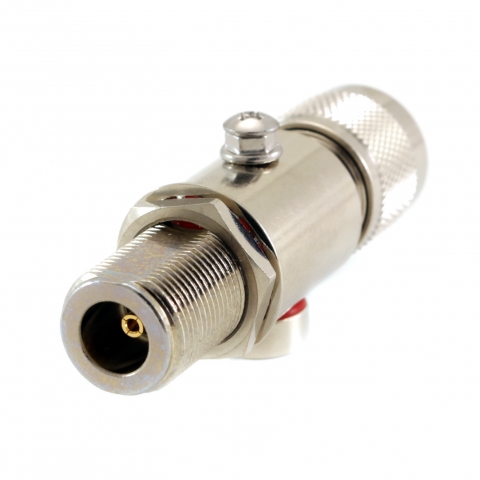

Alfa ALR-Serie 0-6 GHz Blitz- und Überspannungsschutz N-Buchse auf N-Stecker

Der ALR06 ist ein professioneller Überspannungs- und Blitzschutz für HF-Koaxialverbindungen im Frequenzbereich von 0 bis 6 GHz. Das Gehäuse besteht aus vernickeltem Messing. Auf der einen Seite befindet sich ein N Male-, auf der anderen ein N Female-Anschluss, sodass das Gerät direkt in eine Koaxialverbindung zwischen Antennenanschluss und Koaxialkabel integriert werden kann. Der Überspannungsschutz arbeitet mit einer Impedanz von 50 Ω, einem VSWR von unter 1,5 und einer Einfügedämpfung von 0,2 dB. Diese HF-Eigenschaften bestimmen den Einsatz innerhalb des angegebenen Frequenzbereichs und ermöglichen die direkte Einbindung des Schutzgeräts in die Koaxialleitung.

Für den Überspannungsschutz weist der ALR06 eine DC-Durchbruchspannung von 90 V und einen maximalen Stoßstrom von 10 kA bei einer 8/20-µs-Wellenform auf. Beide Anschlüsse werden gleichermaßen geschützt, außerdem ist für die Installation ein Erdungspunkt vorgesehen. Der Isolationswiderstand beträgt 10.000 MΩ, die Elektrodenkapazität höchstens 1,5 pF. Das Gerät ist für eine Leistung von 50 W ausgelegt und verbindet damit die Funktion als HF-Koppelelement mit dem dokumentierten Blitz- und Überspannungsschutz der Koaxialleitung.
