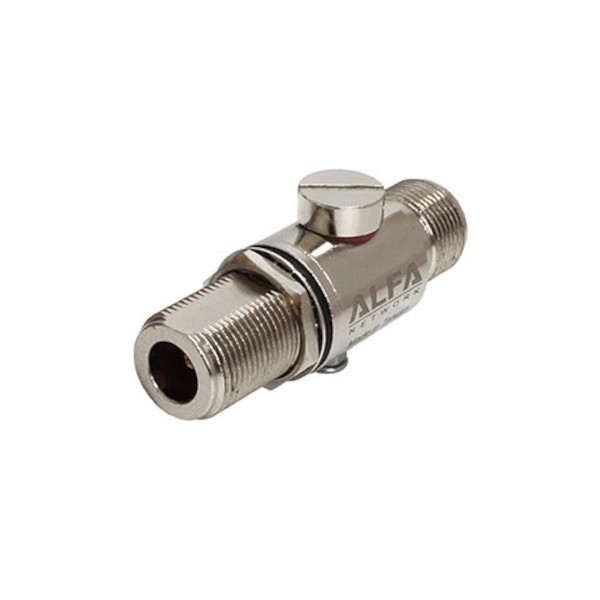

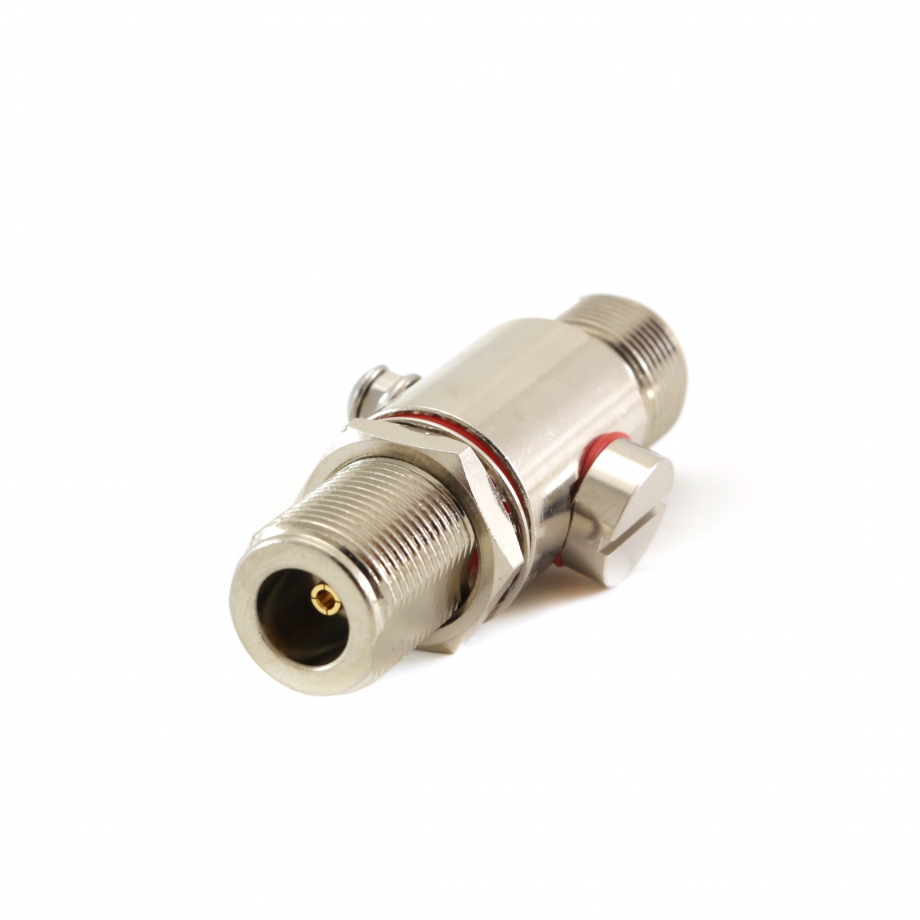

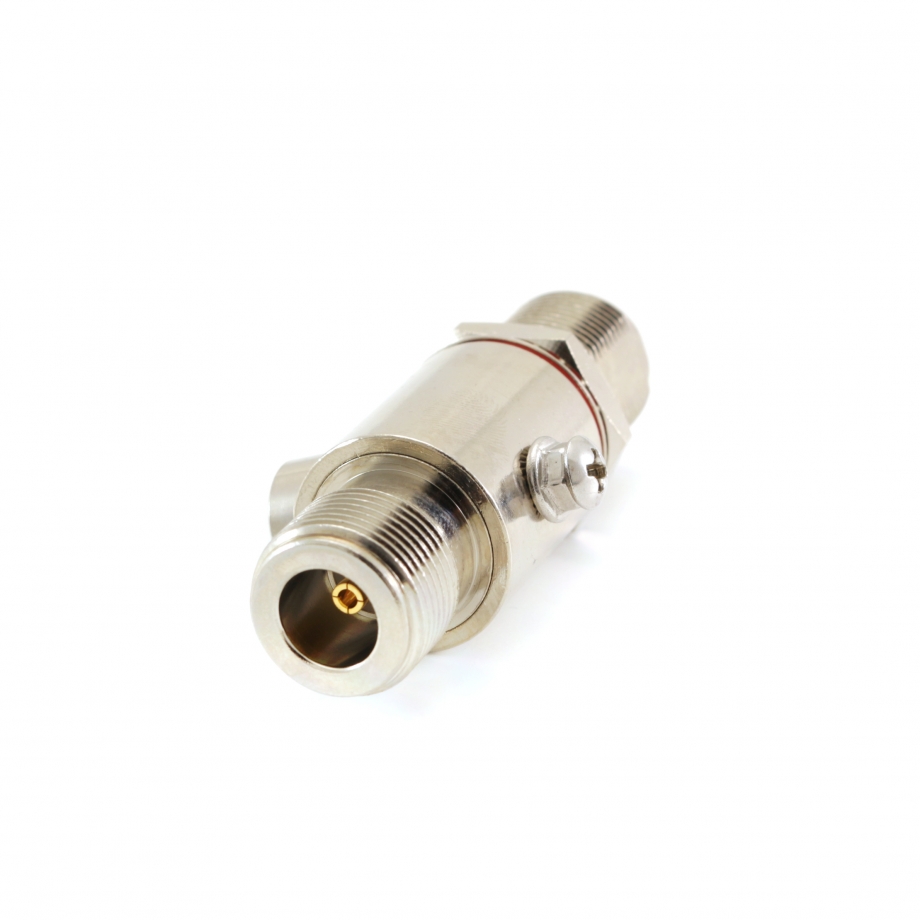

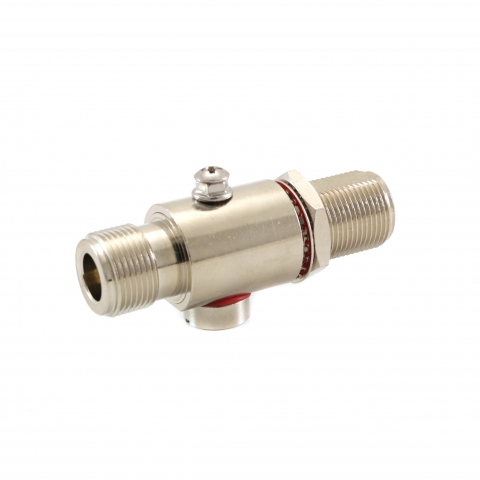

Alfa ALR62NF HF-Koaxial-Überspannungsschutz, N-Female / N-Female, 0–6 GHz, 50 Ω, 10 kA

Der ALFA Network ALR62NF ist ein professioneller Blitz- und Überspannungsschutz für koaxiale HF-Verbindungen im Frequenzbereich von 0 bis 6 GHz. Auf beiden Seiten kommen N Female-Anschlüsse zum Einsatz, sodass sich das Gerät direkt in eine passende koaxiale Verbindung integrieren lässt, ohne die Steckergeschlechter zu ändern. Die Impedanz von 50 Ω entspricht der angegebenen Systemimpedanz, während ein VSWR von unter 1,5 und eine Einfügedämpfung von 0,2 dB das Verhalten des Schutzgeräts im Signalweg beschreiben. Diese Werte sind relevant, da der Überspannungsschutz selbst Bestandteil der HF-Übertragungsstrecke wird und deshalb zu den elektrischen Eigenschaften der jeweiligen Verbindung passen muss. Das Gehäuse besteht aus vernickeltem Messing.

Zu den Schutzparametern gehören eine DC-Durchbruchspannung von 90 V sowie ein maximaler Stoßstrom von 10 kA bei einer Impulsform von 8/20 µs. Diese Werte kennzeichnen die dokumentierte Ansprechspannung und die Strombelastbarkeit des Geräts bei Überspannungsereignissen innerhalb der vorgesehenen koaxialen Installation. Der ALR62NF ist für 50 W ausgelegt und weist einen Isolationswiderstand von 10.000 MΩ auf; die Elektrodenkapazität beträgt höchstens 1,5 pF. Diese elektrischen Eigenschaften ergänzen die HF-Parameter und beschreiben, wie das Schutzgerät innerhalb der koaxialen Verbindung arbeitet und zugleich Blitz- und Überspannungsschutz bereitstellt. Mit seinem Frequenzbereich von 0 bis 6 GHz, 50-Ω-Impedanz, N Female-Schnittstellen und den dokumentierten Überspannungswerten ist der ALR62NF eine gezielt für kompatible koaxiale HF-Systeme ausgelegte Schutzkomponente.
