ALFA Network AOA-4G-8M 4G LTE Außenantenne 8 dBi IP67 N-Male

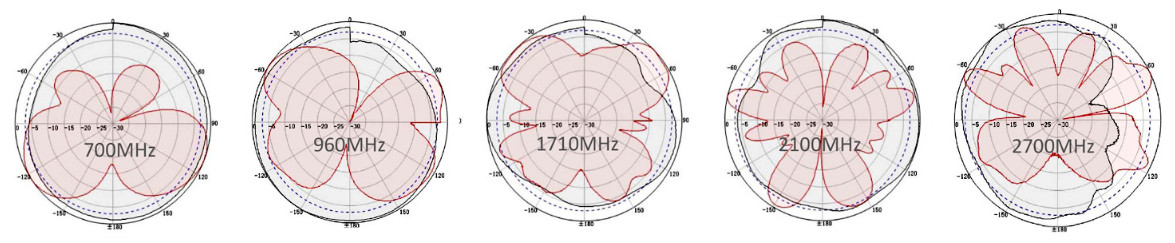

Die AOA-4G-8M ist eine omnidirektionale Außenantenne für die Frequenzbereiche 698–960 MHz und 1710–2700 MHz mit einem angegebenen Gewinn von 6 / 8 dBi. Ihre omnidirektionale Abstrahlcharakteristik ermöglicht eine horizontale Abdeckung von 360°, während die vertikale Halbwertsbreite 16° beträgt und damit die Signalverteilung rund um den Installationsbereich sowie in der vertikalen Ebene bestimmt. Die Antenne arbeitet mit vertikaler Polarisation und weist einen VSWR von unter 1,5 sowie eine Impedanz von 50 Ohm auf. Damit sind die wesentlichen RF-Eigenschaften für den Betrieb mit kompatiblen Geräten festgelegt. Die maximale Eingangsleistung beträgt 100 W. Zusammengenommen definieren diese Parameter das Betriebsverhalten der Antenne in den angegebenen Frequenzbereichen, ohne dass eine präzise Ausrichtung auf einen bestimmten Azimut erforderlich ist.

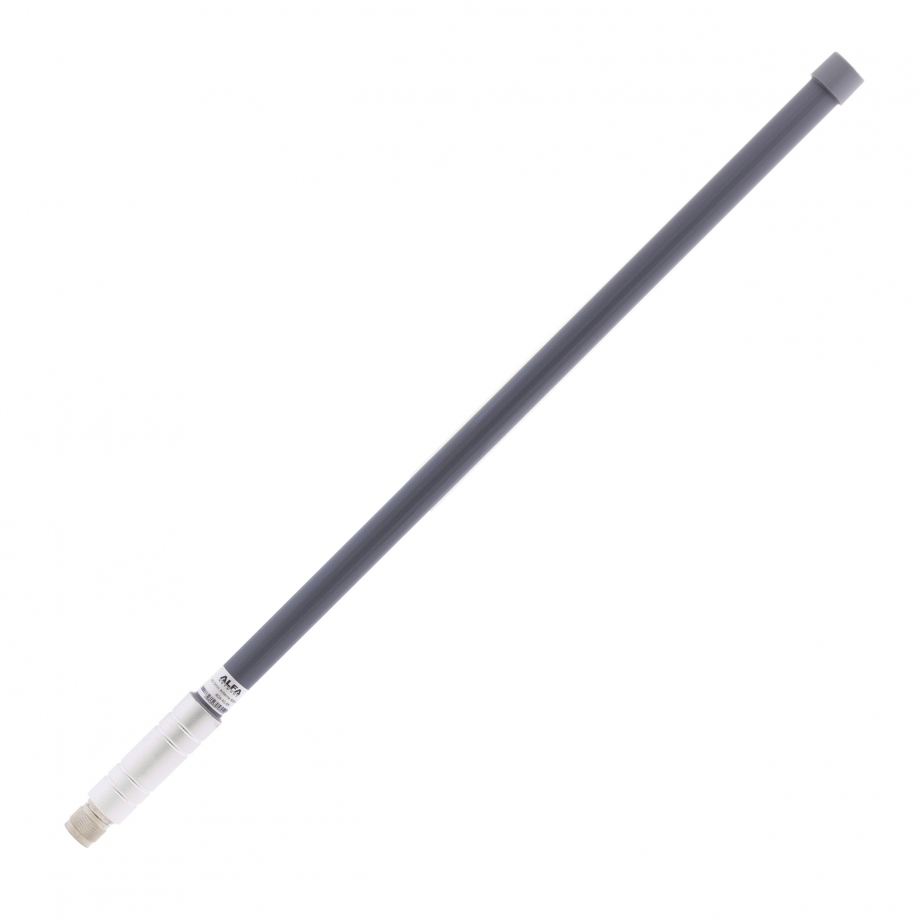

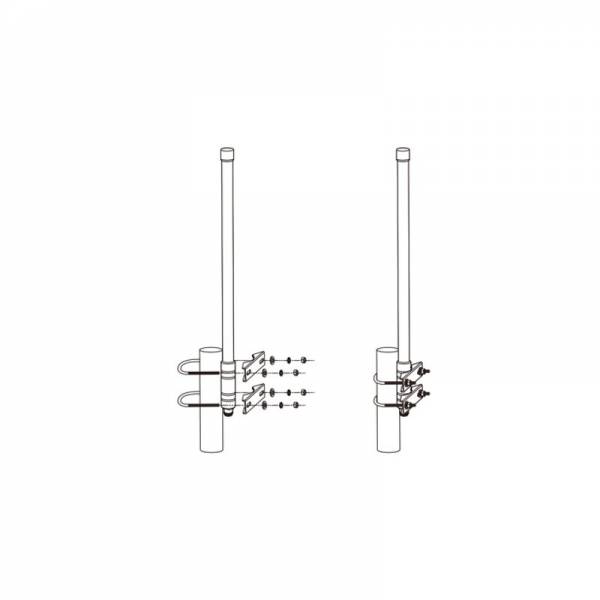

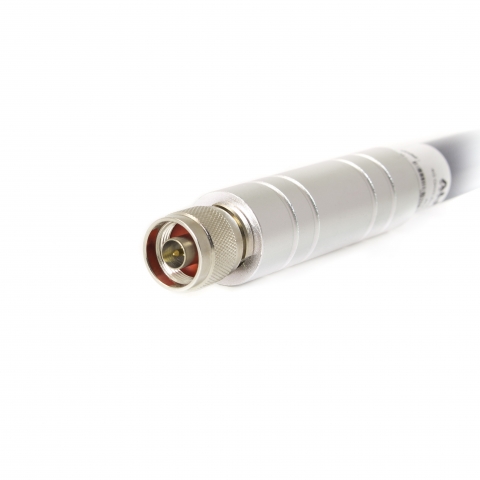

Die Antenne verfügt über einen N Male Anschluss und einen Antennenkörper aus Fiberglas. Sie ist für die Mastmontage vorgesehen und kann an Masten mit einem Durchmesser von 30 bis 50 mm installiert werden, wodurch die mechanischen Anforderungen für die Montage klar definiert sind. Das schlanke zylindrische Gehäuse misst etwa 20 mm im Durchmesser und 600 mm in der Länge; das angegebene Gewicht beträgt 650 g. Der spezifizierte Betriebstemperaturbereich reicht von −40 °C bis 70 °C, während die zulässige Windgeschwindigkeit mit 60 m/s angegeben ist. Diese mechanischen und umgebungsbezogenen Eigenschaften legen die Bedingungen fest, die bei der Wahl des Montageorts und der Planung einer Außeninstallation berücksichtigt werden müssen. Durch die Kombination aus Fiberglas-Konstruktion, Mastmontage und kompaktem Durchmesser lassen sich auch die räumlichen Anforderungen der Antenne vor dem Anschluss an kompatible RF-Geräte unkompliziert beurteilen.
