ALFA Network 4G LTE Outdoor-Antenne 5 dBi IP67 N-Female

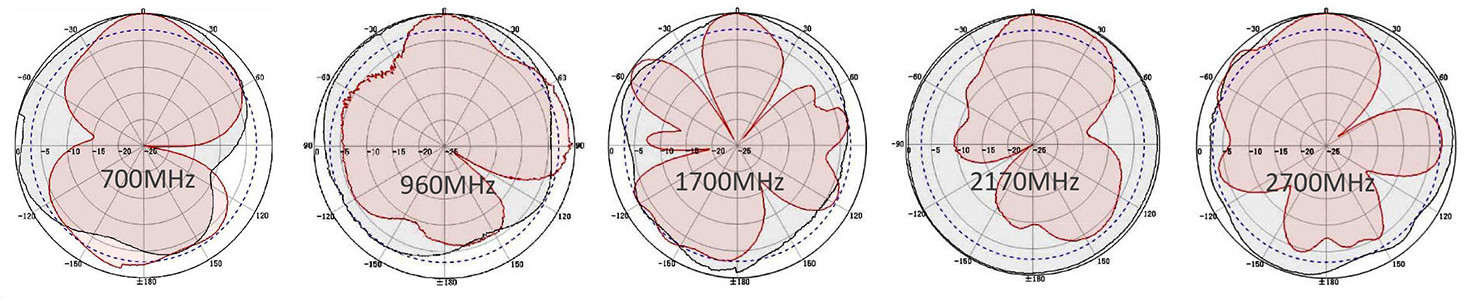

Die AOA-4G-5F ist eine omnidirektionale Antenne für die Außeninstallation und arbeitet in den Frequenzbereichen 698–960 MHz und 1710–2700 MHz mit einer angegebenen Verstärkung von 4 / 5 dBi. Das omnidirektionale Abstrahlverhalten ermöglicht eine horizontale Abdeckung von 360°, während die vertikale Halbwertsbreite von 35° die Signalverteilung in der vertikalen Ebene bestimmt. Die Antenne arbeitet mit vertikaler Polarisation und weist einen VSWR von unter 1,5 sowie eine Impedanz von 50 Ohm auf. Damit sind die wesentlichen RF-Eigenschaften für den Betrieb mit kompatiblen Geräten festgelegt. Die maximale Eingangsleistung beträgt 100 W und definiert die zulässige Betriebsgrenze für angeschlossene RF-Systeme. Diese elektrischen Eigenschaften und Abstrahlparameter beschreiben das Verhalten der Antenne in den angegebenen Frequenzbereichen, ohne dass eine präzise Ausrichtung auf einen bestimmten Azimut erforderlich ist.

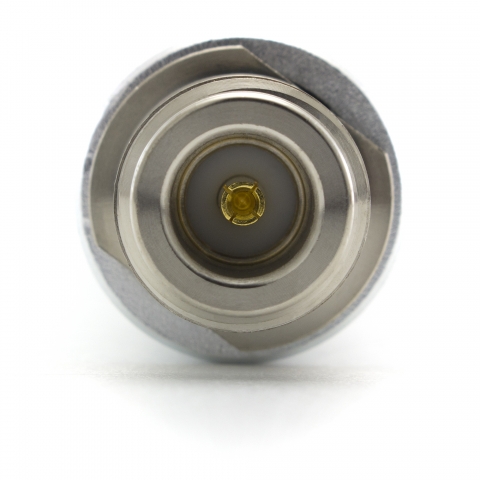

Die Antenne ist mit einem N Female-Anschluss ausgestattet und besitzt ein Fiberglasgehäuse für die Montage an einem Mast. Sie kann an Masten mit einem Durchmesser von 30 bis 50 mm installiert werden, wodurch die mechanischen Anforderungen an den Montageort klar definiert sind. Das schlanke zylindrische Gehäuse misst etwa 20 mm im Durchmesser und 320 mm in der Länge; das angegebene Gewicht beträgt 250 g. Die zulässige Windgeschwindigkeit liegt bei 60 m/s, während der angegebene Betriebstemperaturbereich −40 bis 70 beträgt. Diese mechanischen und umgebungsbezogenen Eigenschaften bestimmen die Bedingungen, die bei der Auswahl des Montageorts und der Planung der Installation zu berücksichtigen sind. Die Kombination aus kompakten Abmessungen, Mastmontage und integriertem N Female-Anschluss macht zudem die Anforderungen an die physische Platzierung und den Anschluss vor dem Einsatz mit kompatiblen RF-Geräten klar nachvollziehbar.
