ALFA Network AOA-4G-8F 4G LTE Außenantenne 8 dBi IP67 N-Female

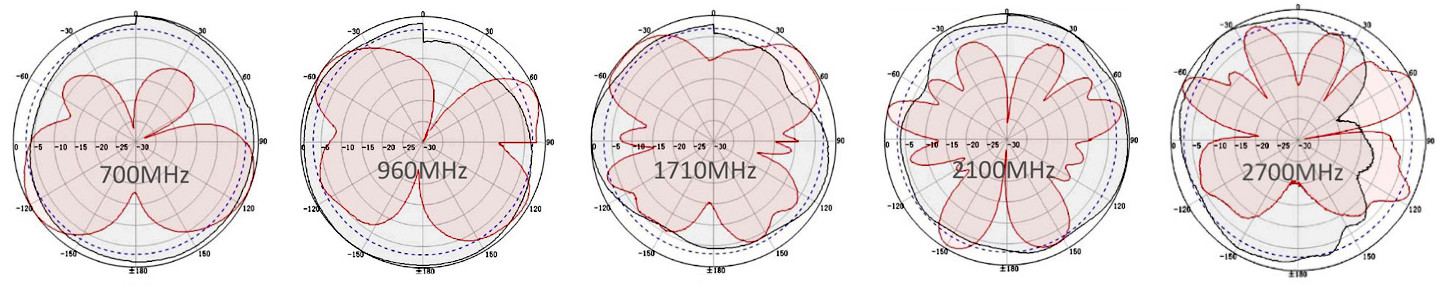

Die AOA-4G-8F ist eine omnidirektionale Außenantenne für die Frequenzbereiche 698–960 MHz und 1710–2700 MHz mit einer angegebenen Verstärkung von 6 / 8 dBi. Ihr omnidirektionales Abstrahlverhalten ermöglicht eine horizontale Abdeckung von 360°, während die vertikale Halbwertsbreite von 16° festlegt, wie sich das Signal um den Installationsbereich und in der Vertikalebene verteilt. Die Antenne arbeitet mit vertikaler Polarisation und weist einen VSWR von unter 1,5 sowie eine Impedanz von 50 Ohm auf. Damit sind die wesentlichen RF-Eigenschaften für den Betrieb mit kompatiblen Geräten definiert. Die maximale Eingangsleistung beträgt 100 W und gibt eine klare Betriebsgrenze für angeschlossene RF-Systeme vor. Zusammen beschreiben diese Parameter das elektrische Verhalten und die Abstrahleigenschaften der Antenne innerhalb der angegebenen Frequenzbereiche.

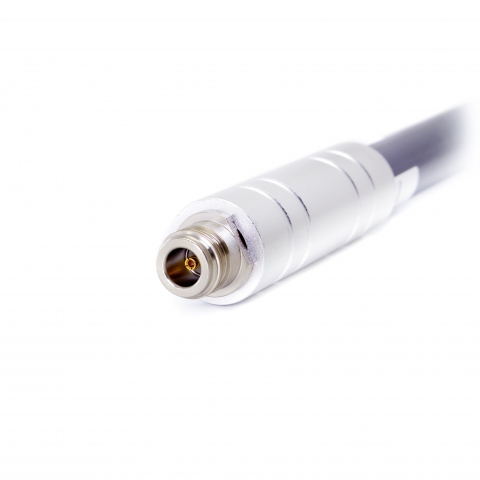

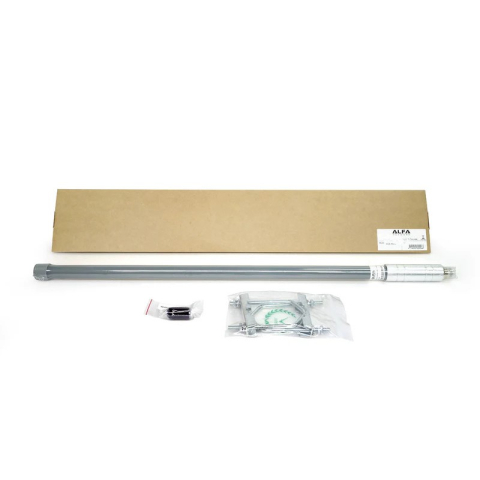

Die Antenne ist mit einem N Female Anschluss ausgestattet und verfügt über einen Fiberglas-Antennenkörper für die Mastmontage. Sie kann an Masten mit einem Durchmesser von 30 bis 50 mm installiert werden, wodurch die mechanischen Anforderungen an die Montage klar definiert sind. Das schlanke zylindrische Gehäuse misst etwa 20 mm im Durchmesser und 600 mm in der Länge; das angegebene Gewicht beträgt 650 g. Der Betriebstemperaturbereich reicht von −40 °C bis +70 °C, die zulässige Windgeschwindigkeit beträgt 60 m/s. Diese mechanischen und umgebungsbezogenen Eigenschaften legen die Bedingungen fest, die bei der Wahl des Montageortes und der Planung der Installation zu berücksichtigen sind. Der kompakte Durchmesser und die Ausführung zur Mastmontage erleichtern zudem die Beurteilung der räumlichen Anforderungen vor dem Anschluss an kompatible RF-Geräte.
