ALFA Network AOA-M4G 4G LTE Außenantenne 6 dBi in Marine-Qualität

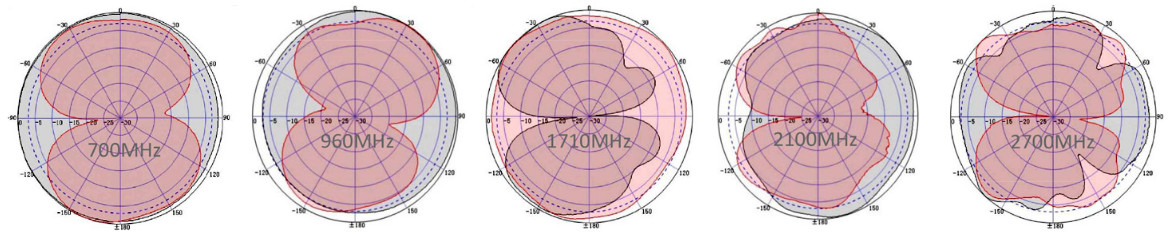

Die AOA-M4G ist eine omnidirektionale Antenne für die Frequenzbereiche 698–960 MHz und 1710–2700 MHz mit einem angegebenen Gewinn von 4 / 6 dBi. Ihre omnidirektionale Abstrahlcharakteristik deckt horizontal 360° ab, während die vertikale Strahlbreite 18° beträgt. Diese Werte bestimmen, wie sich das Signal rund um die Antenne und in der vertikalen Ebene verteilt. Die Antenne arbeitet mit vertikaler Polarisation und weist ein VSWR von unter 1,5 sowie eine Impedanz von 50 Ohm auf, womit ihre wesentlichen RF-Eigenschaften festgelegt sind. Die maximale Eingangsleistung beträgt 100 W. Zusammen beschreiben diese Parameter das Betriebsverhalten der Antenne in den angegebenen Frequenzbereichen, ohne dass eine gezielte Ausrichtung auf einen einzelnen Azimut erforderlich ist.

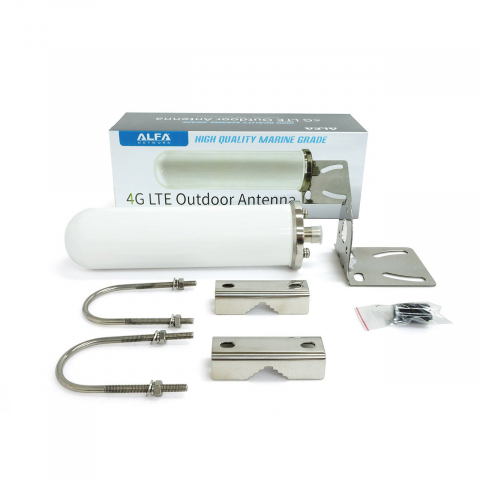

Die Antenne verfügt über einen N Female Anschluss und besitzt einen Antennenkörper aus Fiberglas. Sie ist für die Mastmontage vorgesehen und eignet sich für Masten mit einem Durchmesser von 30 bis 50 mm, wodurch der zulässige Montagebereich für die Außeninstallation klar definiert ist. Das Gehäuse misst etwa 63 mm im Durchmesser und 220 mm in der Höhe; das angegebene Gewicht beträgt 1,2 kg. Der Betriebstemperaturbereich reicht von −40 °C bis 70 °C, während die zulässige Windgeschwindigkeit mit 60 m/s angegeben ist. Damit sind die für die Installation relevanten Umgebungs- und mechanischen Bedingungen festgelegt. Zusammen mit der kompakten zylindrischen Bauform und der Mastbefestigung lassen sich die räumlichen Anforderungen der AOA-M4G bei der Planung von Montageort und Anschluss an kompatible Geräte eindeutig berücksichtigen.
