ALFA Network AOA-4G-5M 4G LTE Outdoor Rundstrahlantenne 5 dBi IP67 N-Male

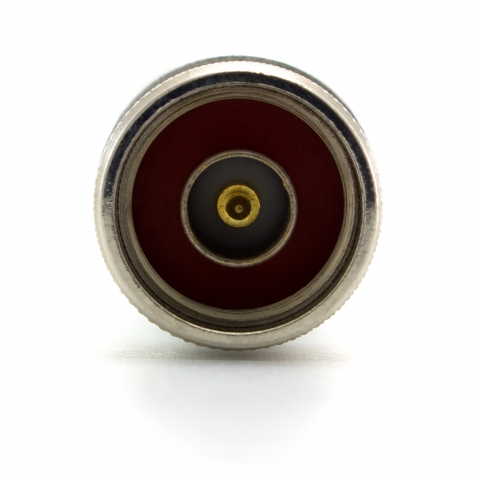

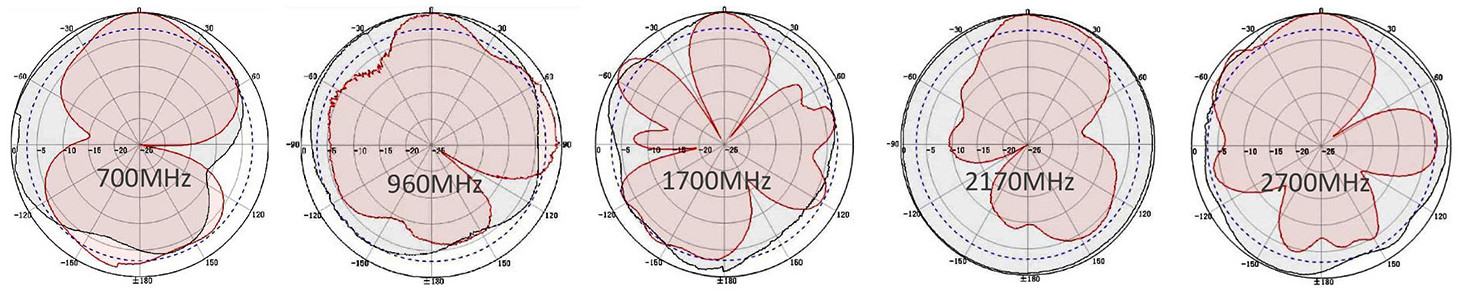

Die AOA-4G-5M ist eine Fiberglas-Rundstrahlantenne für den Betrieb in den Frequenzbereichen 698–960 MHz und 1710–2700 MHz. Ihre omnidirektionale Abstrahlcharakteristik deckt horizontal 360° ab, sodass die Antenne rund um den Installationspunkt abstrahlt und keine Ausrichtung auf eine bestimmte Richtung erforderlich ist. Ein vertikaler Öffnungswinkel von 35° und die vertikale Polarisation bestimmen die Abstrahleigenschaften, während der angegebene Gewinn von 4/5 dBi den Betrieb in den genannten Frequenzbereichen unterstützt. Mit einem VSWR von unter 1,5 und einer Impedanz von 50 Ohm ist die Antenne für einen effizienten HF-Betrieb innerhalb ihrer unterstützten Frequenzbänder spezifiziert. Der Anschluss erfolgt über einen N Male-Stecker. Dadurch verfügt die Antenne über eine klar definierte Schnittstelle zur Integration mit kompatiblen Geräten und eignet sich für Installationen, bei denen genau dieser Steckertyp erforderlich ist.

Das Antennengehäuse besteht aus Fiberglas und ist für die Mastmontage vorgesehen. Unterstützt werden Masten mit einem Durchmesser von Ø30 bis Ø50 mm. Mit Abmessungen von Ø20 × 320 mm bleibt die Antenne kompakt, während das Gewicht von 250 g eine vergleichsweise leichte Ausführung für die Montage darstellt. Der spezifizierte Betriebstemperaturbereich von −40 bis 70 °C sowie eine zulässige Windgeschwindigkeit von 60 m/s ermöglichen den Einsatz unter Bedingungen mit großen Temperaturschwankungen und starkem Wind. Die maximale Eingangsleistung von 100 W definiert die zulässige Leistungsaufnahme und ist bei der Systemintegration zu berücksichtigen. Diese mechanischen und elektrischen Eigenschaften liefern die wesentlichen Parameter für Auswahl, Positionierung und Installation der AOA-4G-5M in kompatiblen mastmontierten HF-Anwendungen.
