Parabolantenne JRMD-900–10/11 für 10–11-GHz-Richtfunkstrecken

Die Jirous JRMD-900-10/11 ist eine Parabolantenne für Mikrowellen-Richtfunkverbindungen im 10- und 11-GHz-Band und deckt einen Frequenzbereich von 10,0 bis 12,0 GHz ab. Der tief ausgeführte Reflektor ist auf eine stark gebündelte Abstrahlung ausgelegt und erreicht einen Gewinn von 36,5 ± 1 dBi im unteren sowie 37,0 ± 1 dBi im oberen Frequenzbereich. Mit einer 3-dB-Strahlbreite von 2,3° ist die Antenne klar auf gerichtete Punkt-zu-Punkt-Verbindungen ausgerichtet. Das Vor-/Rückverhältnis von mindestens 57 dB beschreibt dabei die deutliche Bevorzugung der Hauptstrahlrichtung gegenüber der Rückseite. Reflektorgeometrie und HF-Eigenschaften bilden damit die Grundlage für den gezielten Einsatz in Richtfunkstrecken.

Die Antenne arbeitet mit linearer Polarisation und kann vertikal oder horizontal ausgerichtet werden, sodass sich die Installation an die erforderliche Polarisation der Funkstrecke anpassen lässt. Als HF-Schnittstelle dient ein Rundhohlleiter mit 19 mm Durchmesser. Die Rückflussdämpfung beträgt mindestens 16 dB im Bereich von 10,3 bis 11,7 GHz. Die Konformität umfasst US FCC Part 101A für 10,550–10,680 GHz, US FCC Part 101B für 10,7–11,7 GHz sowie Class 2 gemäß ETSI EN 302-217-4-2. Diese elektrischen Eigenschaften kennzeichnen die JRMD-900-10/11 als fokussierte Mikrowellenantenne für regulierte Anwendungen im 10- und 11-GHz-Bereich, bei denen die gerichtete Übertragung im Mittelpunkt steht.

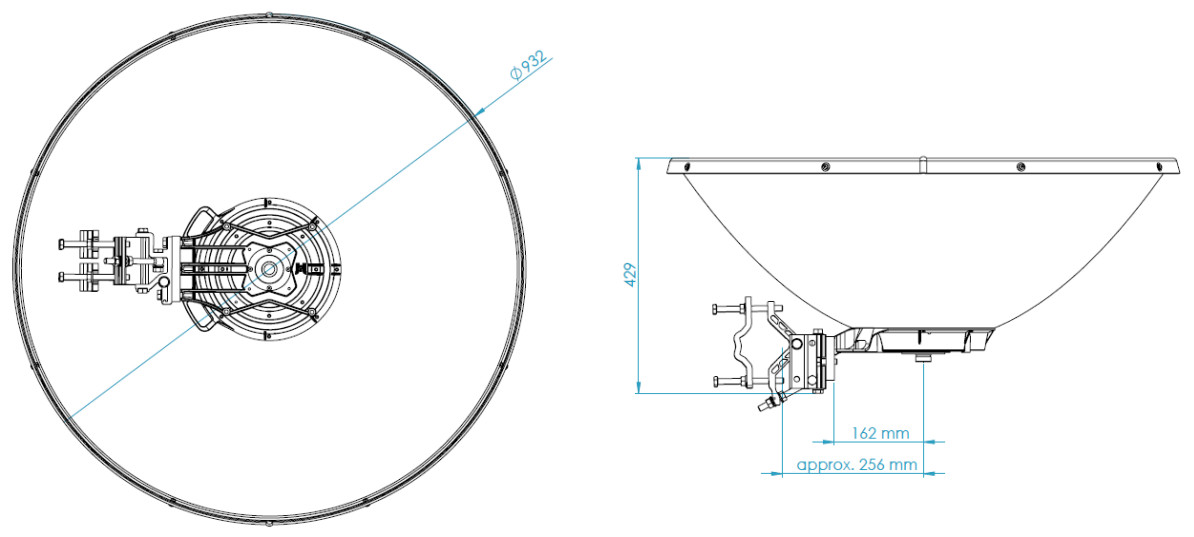

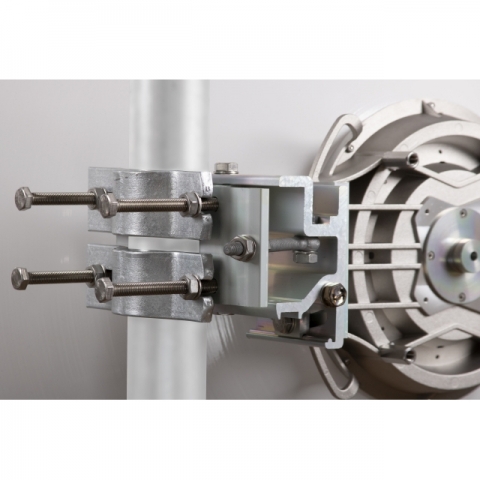

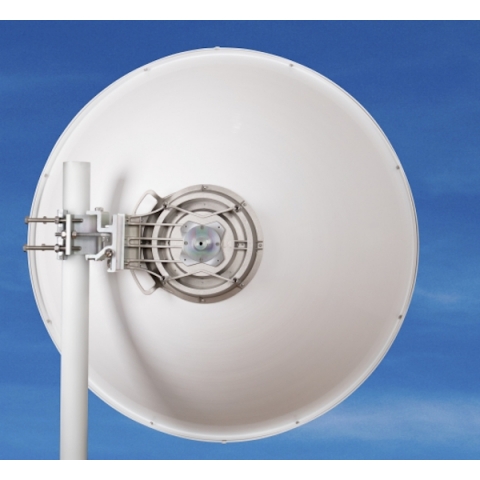

Die Montage basiert auf der mitgelieferten Halterung, die zunächst unabhängig von der Antenne am Mast befestigt werden kann. Anschließend wird die Antenne zusammen mit der Mikrowelleneinheit in die Halterung eingehängt und mit zwei Schrauben fixiert. Dadurch lassen sich Mastbefestigung und eigentliche Antennenmontage nacheinander ausführen. Die Halterung eignet sich für Mastdurchmesser von 40 bis 120 mm und ermöglicht die Montage sowohl auf der rechten als auch auf der linken Seite. Damit kann die Antenne entsprechend den baulichen Gegebenheiten der jeweiligen Installation positioniert werden.

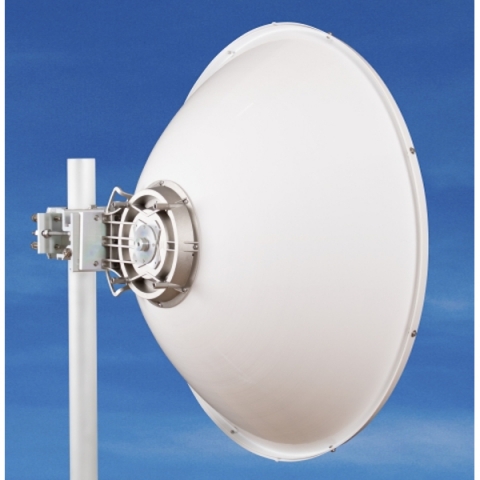

Für die exakte Ausrichtung lässt sich die Antenne sowohl in Elevation als auch im Azimut fein einstellen, jeweils innerhalb eines Bereichs von ±20°. Bei einer gerichteten Antenne mit einer Strahlbreite von nur 2,3° ist diese präzise Justierung besonders wichtig, um die gewünschte Verbindungsrichtung einzustellen. Die zulässige Windgeschwindigkeit im Betrieb beträgt 140 km/h, die Überlebenswindgeschwindigkeit 210 km/h; zudem wird die Konstruktion als besonders windstabil beschrieben. Für Standorte, an denen mit starken Winden zu rechnen ist, wird ein Mastdurchmesser von mindestens 70 mm empfohlen. Der tiefe Reflektor aus Aluminiumlegierung, die massive Halterung und das UV-beständige ABS-Radom bilden dabei die mechanische Grundlage für eine präzise einstellbare Außeninstallation.
