Parabolantenne JRMC-680-10/11Ra für Mimosa B11 & Ubiquiti AirFiber AF-11FX, 34–36 dBi

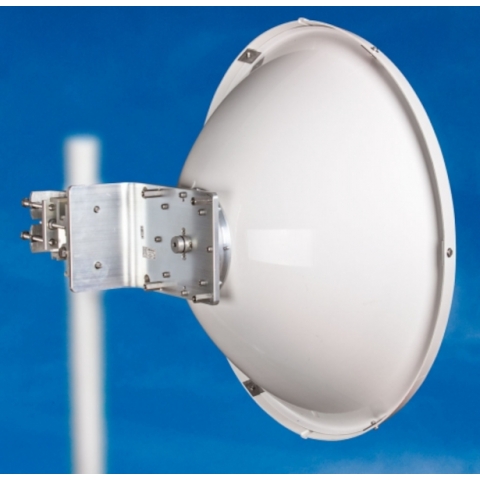

Die Jirous JRMC-680-10/11 ist eine Parabolantenne für Mikrowellen-Richtfunkverbindungen in den 10- und 11-GHz-Bändern und deckt einen Frequenzbereich von 10,0 bis 12,0 GHz ab. Der tief ausgeführte Reflektor ist auf eine präzise gerichtete Abstrahlung ausgelegt und erfüllt die Anforderungen der ETSI-Klasse 3. Der Gewinn beträgt 34,1 ± 1 dBi im unteren und 36,0 ± 1 dBi im oberen Frequenzbereich. Mit einer 3-dB-Strahlbreite von 3° ± 0,5° wird die Übertragung klar in eine definierte Richtung gebündelt. Das Vor-/Rückverhältnis von mindestens 61 dB beschreibt zusätzlich die ausgeprägte Trennung zwischen der Hauptstrahlrichtung und der Rückseite der Antenne. Damit bilden die Reflektorgeometrie und das kontrollierte Strahlungsdiagramm die Grundlage für den Einsatz in gerichteten Punkt-zu-Punkt-Mikrowellenverbindungen.

Die Antenne arbeitet mit linearer Polarisation und kann vertikal oder horizontal ausgerichtet werden, sodass sich die Installation an die für die Funkstrecke erforderliche Polarisation anpassen lässt. Als HF-Schnittstelle dient ein Rundhohlleiter mit 19 mm Durchmesser. Die Rückflussdämpfung beträgt mindestens 18 dB im Bereich von 10,3 bis 11,7 GHz. Die elektrische Konformität umfasst US FCC Part 101A für 10,550–10,680 GHz, US FCC Part 101B für 10,7–11,7 GHz sowie Class 3 gemäß ETSI EN 302-217-4-2. Diese Eigenschaften kennzeichnen die JRMC-680-10/11 als Richtantenne für regulierte Mikrowellenanwendungen, bei denen eine präzise Ausrichtung und ein kontrolliertes HF-Verhalten wesentliche Bestandteile der Funkstrecke sind.

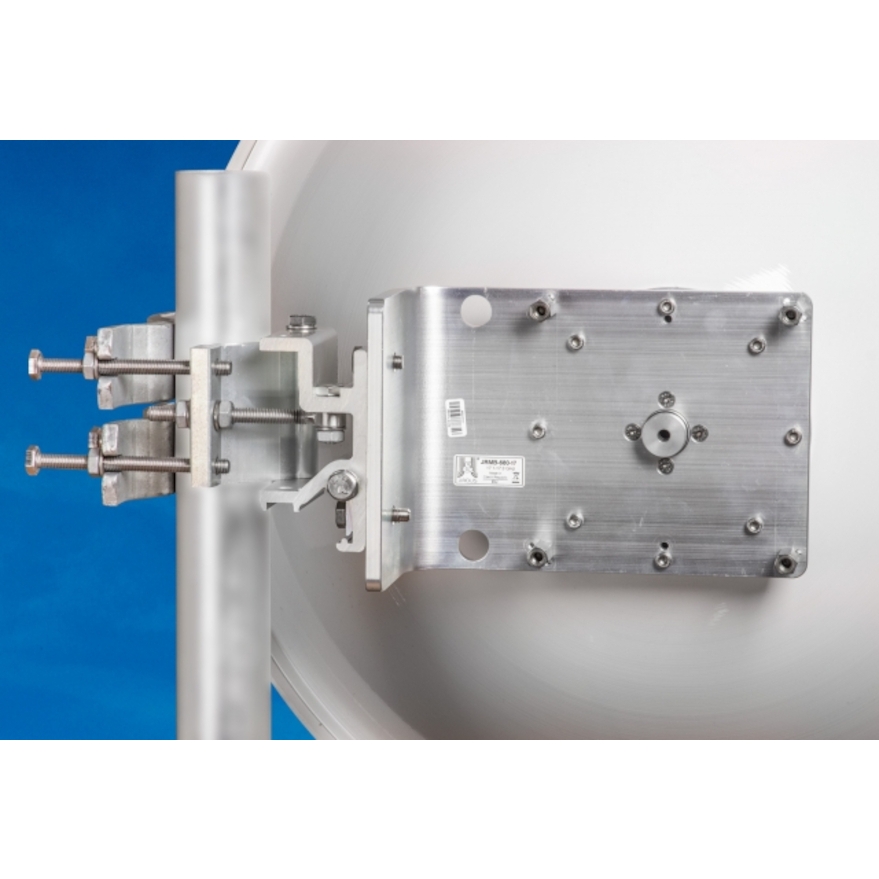

Die Montage erfolgt mit der mitgelieferten Halterung, die zunächst separat am Mast befestigt werden kann, bevor die Antenne selbst montiert wird. Nach der Befestigung der Halterung lässt sich die Antenne zusammen mit der Mikrowelleneinheit in die Konstruktion einhängen und mit zwei Schrauben fixieren. Dadurch werden die Vorbereitung des Mastes und die endgültige Positionierung der Antenne voneinander getrennt, was den Montageablauf übersichtlicher macht. Die Halterung eignet sich für Mastdurchmesser von 40 bis 120 mm und ermöglicht die Montage sowohl auf der rechten als auch auf der linken Seite. Eine Feineinstellung ist in Elevation und Azimut innerhalb von ±20° möglich, sodass die Antenne nach Abschluss der eigentlichen Montage exakt ausgerichtet werden kann.

Diese Einstellmöglichkeit ist insbesondere bei einer Antenne mit einer Strahlbreite von 3° ± 0,5° relevant, da die genaue Positionierung ein wesentlicher Bestandteil der korrekten Ausrichtung der Funkstrecke ist. Die Antenne ist für eine Betriebswindgeschwindigkeit von 180 km/h und eine Überlebenswindgeschwindigkeit von 240 km/h spezifiziert; die Konstruktion wird zudem als besonders windstabil beschrieben. An Standorten, an denen mit starken Winden zu rechnen ist, wird ein Mastdurchmesser von mindestens 50 mm empfohlen. Der tiefe Reflektor aus Aluminiumlegierung, die massive Halterung und das UV-beständige ABS-Radom bilden zusammen die mechanische Konstruktion für die Außenmontage und verbinden präzise Justierbarkeit mit einer für exponierte Mastinstallationen vorgesehenen Bauweise.
