UltraHorn™ TwistPort Richtfunk-Hornantenne für Langstrecken-Point-to-Point-Verbindungen

Produktname

Directional UltraHorn™ Antenne, TwistPort

Garantie

?
24 Monat

Herstellerteilenummer

UH-TP-5-24

EAN

8588006459272
  • Ultradirektionale Hornantenne für lange Punkt-zu-Punkt-Strecken in störungsreichen Umgebungen; symmetrischer Strahl ohne Nebenkeulen hilft, das Signal zu bündeln und die Link-Performance zu verbessern.
  • TwistPort™ Schnellverschluss-Wellenleiterport sorgt für eine nahezu verlustfreie Funkverbindung ohne Koaxialkabel oder RF-Stecker und unterstützt so Signalqualität und einfache Installation.
  • Präzises Strahlungsdiagramm und optimale Beamwidth erleichtern das Ausrichten gegenüber vielen Parabolantennen, sparen Zeit bei der Justage und beschleunigen den Einsatz.
  • Komplette Antennenlösung für Punkt-zu-Punkt-Verbindungen; kein Radom und keine zusätzliche Abschirmung nötig, das senkt Kosten und reduziert die Last am Mast.
  • Innovatives geteiltes Montagesystem: Halterung zuerst am Mast befestigen, dann die Antenne einfach aufschieben – für schnelle Montage und leichte Feinjustierung.
-36% 583.67 €
373.66 €
Auf Lager
?
-36% 583.67 €
373.66 €
Auf Lager
?

Detallierte Beschreibung

Richtantenne mit hohem Gewinn

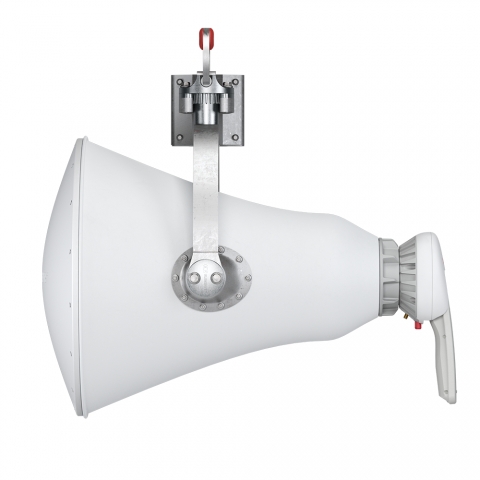

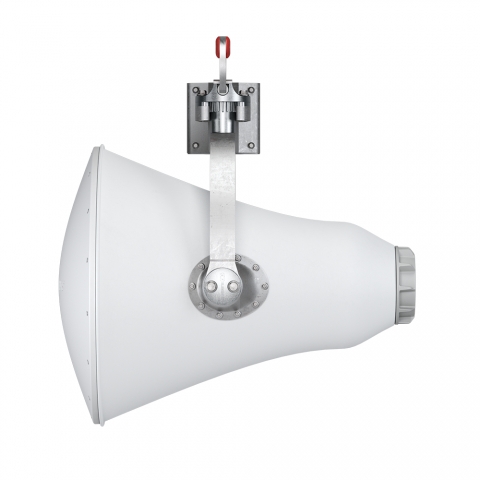

Die RF elements UltraHorn™ TP 5-24 ist eine Hornantenne mit hohem Gewinn und ausgeprägter Richtwirkung, die für drahtlose Verbindungen über große Entfernungen in Umgebungen mit hoher Funkstörbelastung entwickelt wurde. Sie arbeitet im Frequenzbereich von 5180 bis 6400 MHz und bündelt das Funksignal mit einem Antennengewinn von 24 dBi gezielt in Richtung der Gegenstelle. Das symmetrische Strahlungsdiagramm weist bei -3 dB sowohl horizontal als auch vertikal eine Öffnungsbreite von 11° auf und sorgt damit für eine gleichmäßige Richtcharakteristik in beiden Ebenen. Die Bauform der Hornantenne unterdrückt Nebenkeulen und reduziert dadurch den Empfang unerwünschter Signale außerhalb der Hauptstrahlrichtung. Die Störsignalunterdrückung ergibt sich somit unmittelbar aus der Abstrahlcharakteristik der Antenne, ohne dass zusätzliche Abschirmungen oder externe Zubehörteile erforderlich sind.
Die UltraHorn TP 5-24 arbeitet mit doppelter linearer Polarisation (H+V) und erreicht eine Strahlungseffizienz von 99 %, wodurch sich die abgestrahlte Energie auf die Hauptkeule konzentriert. Das Vor-Rück-Verhältnis von 40 dB beschreibt zusätzlich den Unterschied zwischen der Abstrahlung nach vorne und nach hinten. Diese Eigenschaften sind besonders bei der Einrichtung gezielter Funkverbindungen in Umgebungen mit hoher Funkstörbelastung von Bedeutung. Die Kombination aus hohem Antennengewinn, symmetrischer Strahlungscharakteristik und unterdrückten Nebenkeulen trägt dazu bei, gerichtete Funkverbindungen aufzubauen, ohne dass zusätzliche Radome oder Abschirmhauben zur Störsignalunterdrückung benötigt werden.

TwistPort-Anschluss und Montage

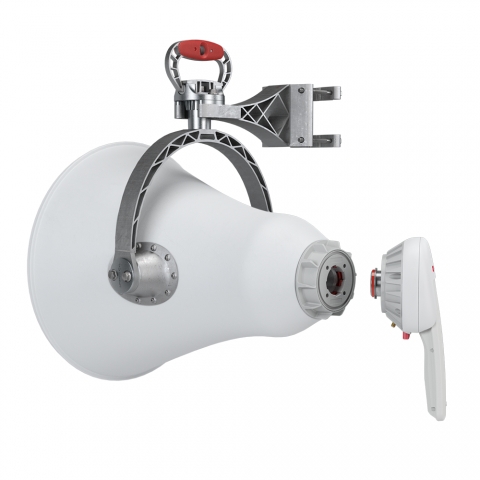

Die UltraHorn TP 5-24 ist mit dem TwistPort™-Hohlleiteranschluss von RF elements ausgestattet. Dank seiner Schnellverriegelung lassen sich kompatible Funkgeräte über einen passenden TwistPort™-Adapter mit der Antenne verbinden. Die nahezu verlustfreie Hohlleiterverbindung stellt die Verbindung zwischen Funkgerät und Antenne her, ohne die Verbindungsverluste herkömmlicher Anschlusslösungen zu verursachen. Über entsprechende TwistPort-Adapter ist die Antenne mit zahlreichen Funkgeräten verschiedener etablierter Hersteller kompatibel. So lässt sie sich durch die Wahl des jeweiligen Adapters mit unterschiedlichen Funkgerätemodellen kombinieren. Bei der Zusammenstellung eines vollständigen Antennen- und Funksystems ist daher auf die Auswahl des passenden TwistPort-Adapters zu achten. Die Schnellverriegelung erleichtert außerdem das Verbinden der Komponenten bei der Montage.

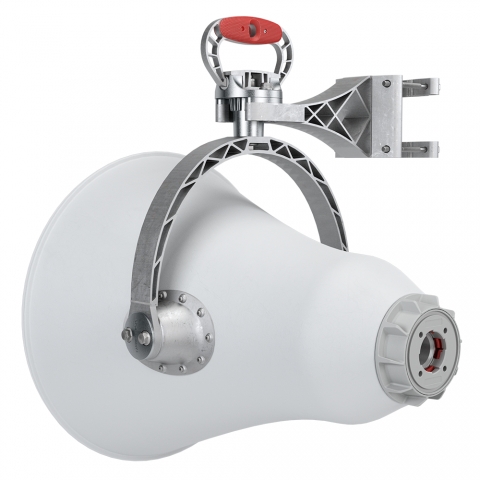

Für die Außenmontage besitzt die Antenne die Schutzart IP55 und lässt sich an Masten mit einem Durchmesser von 30 bis 80 mm befestigen. Der Hersteller empfiehlt dabei einen Mastdurchmesser möglichst nahe an 80 mm. Die Halterung ermöglicht eine mechanische Ausrichtung um jeweils ±25° in der vertikalen und horizontalen Ebene. Dadurch kann die Antenne nach der Befestigung am Mast präzise ausgerichtet werden. Sie ist für Windgeschwindigkeiten bis 160 km/h ausgelegt und kann bei Temperaturen von -30 °C bis +55 °C betrieben werden. Diese Montage- und Umwelteigenschaften ergänzen die ausgeprägte Richtcharakteristik der Antenne und ermöglichen eine gezielte Ausrichtung unter Berücksichtigung der baulichen Gegebenheiten am Installationsort.

Spezifikationen

Antenne

Antennen Design

Horn
Wireless Antenna Frequenzbereich und Verstärkung

5.18 - 6.40 (GHz) 24 (dBi)
Strahlbreite

11 ° Vertikal, 11 ° Horizontal
Polarisation

Dual Linear
F/B Verhältnis

> 40 dB

Anschlüsse

RF Steckverbinder

(1) TwistPort

Physical Parameters

Ingress Protection Code

IP55
Maße

635 x 578 x 572 mm
Gewicht

8.2 kg
Betriebstemperatur

-30 °C bis 55 °C
Eingeschätzte Windgeschwindigkeit

160 km/h

Package Contains

Antennenkuppel

Enthalten
