4G LTE 17 dBi Outdoor-Panelantenne 1800 MHz

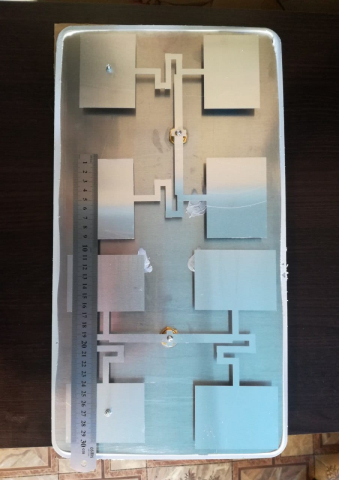

Die L17-18-NF2 ist eine gerichtete Outdoor-Panelantenne für feste Mobilfunkinstallationen mit kompatiblen 3G-UMTS- und 4G-LTE-Geräten. Sie arbeitet im Frequenzbereich von 1700 bis 2100 MHz und bündelt die Funkabdeckung in eine bestimmte Richtung, anstatt das Signal gleichmäßig rund um den Installationspunkt zu verteilen. Dadurch eignet sich die Antenne für Anwendungen, bei denen die vorgesehene Mobilfunkbasisstation bekannt ist und das Panel gezielt auf sie ausgerichtet werden kann. Ein Antennengewinn von 17 dBi unterstützt den fokussierten Empfang und die Übertragung innerhalb des angegebenen Frequenzbereichs, während das weiße Panelgehäuse beide Antennenelemente in einer kompakten Einheit für den dauerhaften Außeneinsatz zusammenfasst.

Die definierte Halbwertsbreite von 35° horizontal und 32° vertikal erzeugt einen konzentrierten Abdeckungsbereich, weshalb eine präzise Ausrichtung bei der Installation besonders wichtig ist. Wird das Panel auf die vorgesehene Basisstation ausgerichtet, bleibt die Signalquelle innerhalb des horizontalen und vertikalen Öffnungswinkels. Zwei N-Female-Anschlüsse stellen die HF-Schnittstellen für kompatible Geräte bereit und ermöglichen beide Verbindungen über dasselbe Panel. Ein VSWR von unter 1,6 und eine Impedanz von 50 Ohm beschreiben die Anpassungseigenschaften der Antenne und sollten zusammen mit dem angeschlossenen Funkgerät und den weiteren HF-Komponenten berücksichtigt werden. Vor der Installation sind Frequenzbereich, Anschlusstyp und die Kompatibilität des gesamten Systems zu prüfen.

Die Antenne ist für die Montage an einem Mast vorgesehen und lässt sich dadurch im Außenbereich gezielt auf die ausgewählte Mobilfunkbasisstation ausrichten. Ein geeigneter Mast bietet die erforderliche Stabilität für die exakte horizontale und vertikale Positionierung, was aufgrund der fokussierten Abstrahlcharakteristik besonders wichtig ist. Der Montageort sollte eine freie Ausrichtung des Panels ermöglichen und eine dauerhaft sichere Befestigung gewährleisten. Mit einem Betriebstemperaturbereich von −30 bis +75 °C ist die Antenne für stark schwankende Außentemperaturen geeignet, von kalten Umgebungen bis hin zu Standorten mit hoher Umgebungstemperatur.

Das Panel misst 470 × 250 × 30 mm und wiegt 1,5 kg. Daher müssen Mast und Halterung ausreichend Platz bieten und für das Gewicht der Einheit ausgelegt sein. Durch die geringe Bautiefe von 30 mm bleibt die Antenne nah an der Montageebene, während die größere Frontfläche der gerichteten Panelbauweise entspricht. Die zulässige Windgeschwindigkeit von 200 km/h macht eine besonders stabile Montage an einem geeigneten Befestigungspunkt erforderlich. Diese mechanischen und umgebungsbezogenen Eigenschaften erleichtern es, vor der Installation den benötigten Platz, die Tragfähigkeit der Halterung und die optimale Ausrichtung zu beurteilen. Die Produktbezeichnung L17-18-NF2 kennzeichnet dieses Modell eindeutig bei der Auswahl der passenden Antenne für eine kompatible feste Mobilfunkinstallation.
