QuMax für RUTX09

QuMax für Teltonika RUTX09 ist ein integriertes Outdoor-Antennengehäuse mit einer leistungsstarken Multiband-LTE-Richtantenne, einer integrierten GPS-Antenne sowie einem Einbauplatz für einen Teltonika RUTX09 Router. Das System ist außerdem mit dem RUTM09 kompatibel und kann mit beiden unterstützten Routermodellen verwendet werden. Durch die gemeinsame Unterbringung von Router und Antennensystem in einem einzigen Gehäuse entsteht eine kompakte Komplettlösung für den Außeneinsatz, bei der keine separaten Antennen und Routergehäuse installiert werden müssen. Die LTE-Richtantenne wurde speziell für Verbindungen über große Entfernungen zur Mobilfunkbasisstation entwickelt.

Sie eignet sich besonders für feste Installationen, bei denen die Antenne gezielt auf den Sendemast ausgerichtet werden kann, um die Signalqualität in der gewünschten Richtung zu verbessern. Dadurch ist das System insbesondere für industrielle Standorte eine geeignete Lösung, wenn eine leistungsstarke Richtantenne für stabile Mobilfunkverbindungen benötigt wird. Die Antenne arbeitet in den Frequenzbereichen 694 bis 960 MHz, 1,7 bis 2,2 GHz sowie 2,2 bis 2,7 GHz und unterstützt zahlreiche LTE- sowie ausgewählte 5G-Frequenzbänder. Je nach Frequenzbereich erreicht sie einen Antennengewinn von bis zu 6 dBi. Ein Front-to-Back-Verhältnis von mehr als 8 dB trägt dazu bei, die Antennencharakteristik gezielt auf den gewünschten Empfangsbereich auszurichten und Signale aus der Gegenrichtung zu reduzieren.

Das Gehäuse wurde für den dauerhaften Einsatz im Außenbereich entwickelt und vereint den kompatiblen Teltonika Router sowie das Antennensystem in einer geschützten Einheit. Mit der Schutzart IP67 eignet es sich für den Einsatz unter anspruchsvollen Witterungsbedingungen. Der Betriebstemperaturbereich von -40 °C bis 80 °C ermöglicht einen zuverlässigen Betrieb sowohl in sehr kalten als auch in heißen Umgebungen. Das Gehäuse besteht aus ABS, Aluminium, PTFE und Glasfaser und kombiniert robuste Materialien mit einer langlebigen Konstruktion für professionelle Outdoor-Installationen. Das Montagesystem ist für Masten mit einem Durchmesser von 25 bis 66 mm ausgelegt und eignet sich damit für gängige Mastkonstruktionen im Außenbereich.

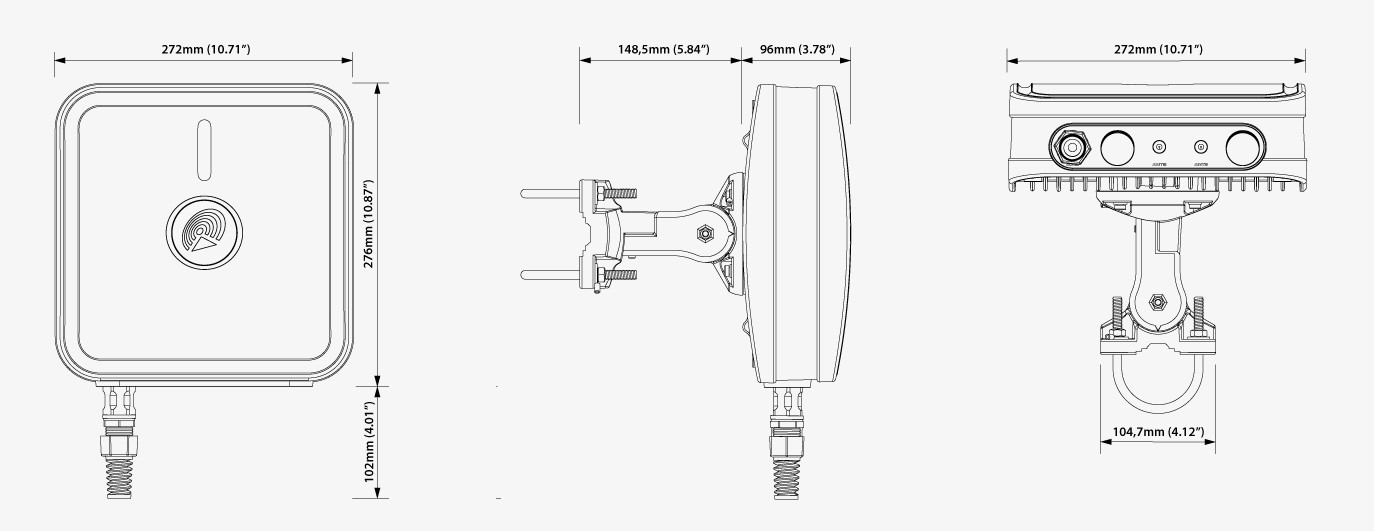

Mit Abmessungen von 272 × 276 × 96 mm und einem Gewicht von 1,8 kg bietet das Gehäuse ausreichend Platz für den kompatiblen Router und bleibt gleichzeitig kompakt. Über den RJ45-Anschluss kann die Netzwerkverbindung geschützt durch das Gehäuse geführt werden, wodurch eine saubere und übersichtliche Installation entsteht. Die LTE-Antenne arbeitet mit vertikaler Polarisation und einer Impedanz von 50 Ω. Ihr Richtdiagramm mit einem horizontalen und vertikalen Öffnungswinkel von jeweils 90° (±30°) unterstreicht den gerichteten Antennencharakter und unterstützt eine gezielte Ausrichtung auf den gewünschten Versorgungsbereich. Die integrierte GPS-Antenne ergänzt das System um Positionsbestimmung, ohne dass eine zusätzliche externe GPS-Antenne erforderlich ist, und vervollständigt damit die kompakte Outdoor-Komplettlösung.
