QuMax XR2 bidirektionales LTE-Extra-Range-Antennen-Set für RUTX12

QuWireless QuMax XR2 ist ein bidirektionales eXtra-Range-LTE-Antennenset aus zwei separaten Richtantennen, das für den Einsatz mit dem Teltonika RUTX12 vorgesehen ist. Die beiden Antennen können auf zwei unterschiedliche LTE-Basisstationen ausgerichtet werden, sodass zwei getrennte Mobilfunkverbindungen genutzt werden können. Alternativ lassen sich beide Antennen auf dieselbe Basisstation ausrichten, wenn ein größerer Anteil der verfügbaren Übertragung dieser Station genutzt werden soll. Das System ist für LTE-Verbindungen über größere Entfernungen ausgelegt und darauf abgestimmt, Funktionen des RUTX12 wie Load Balancing und Carrier Aggregation zu nutzen. Beide LTE-Antennen decken die Bereiche 694–960 MHz, 1,7–2,2 GHz und 2,2–2,7 GHz ab und erreichen in jedem dieser Frequenzbereiche einen Gewinn von 7 dBi bei Dual-X-Pol-Polarisation.

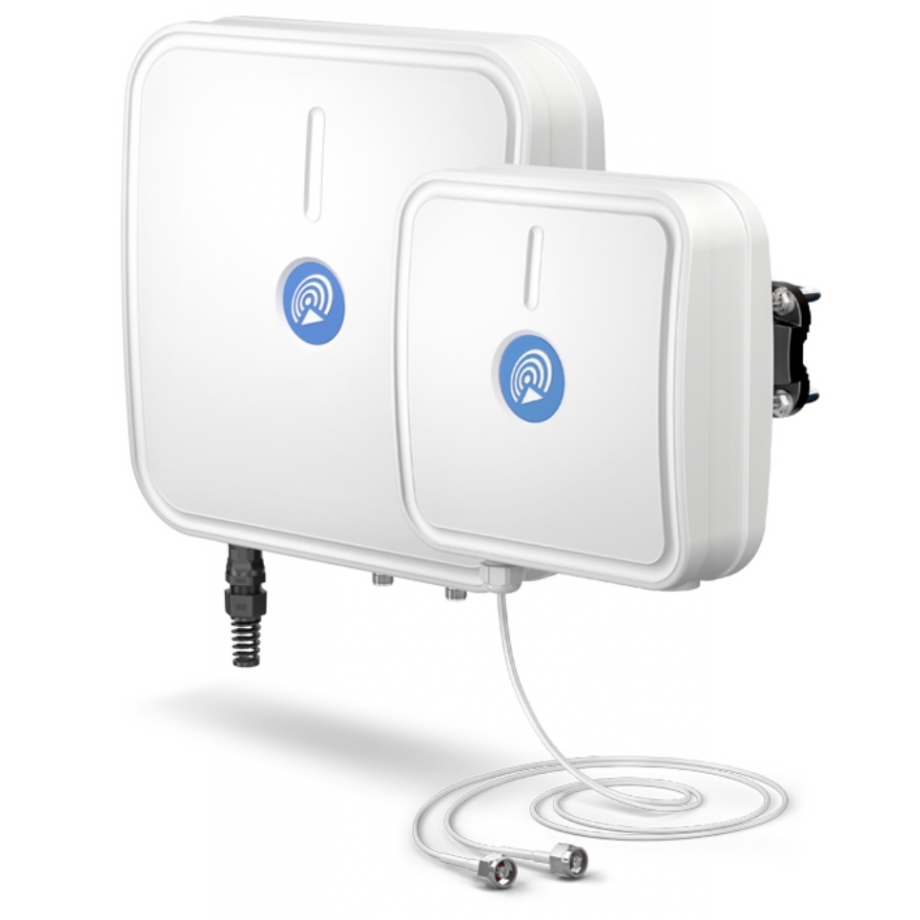

Innerhalb des Sets übernehmen die beiden Antennen unterschiedliche Aufgaben. Die Haupteinheit kombiniert die gerichtete LTE-Antenne mit integrierten Dual-Band-WiFi-, GPS- und Bluetooth-Antennen und bietet zugleich Platz für die direkte Installation des RUTX12 im Gehäuse. Zwei N Female-Anschlüsse dienen zur Verbindung mit der zweiten LTE-Antenne. Die zweite Einheit ist ausschließlich für den gerichteten LTE-Betrieb vorgesehen und besitzt ein kleineres Gehäuse. Zusammen bilden beide Komponenten ein abgestimmtes Antennensystem, in dem RUTX12, integrierte Funkantennen und die zweite gerichtete LTE-Antenne als gemeinsame Installation miteinander verbunden sind.

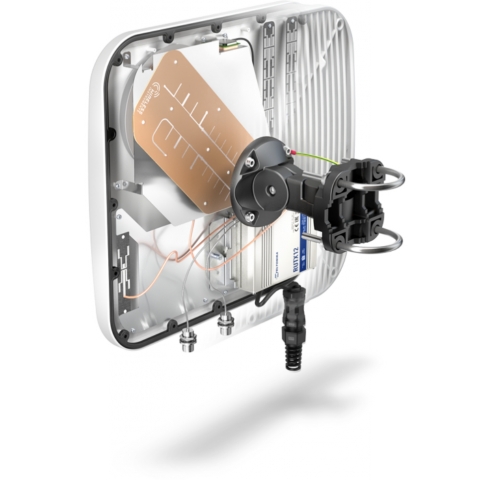

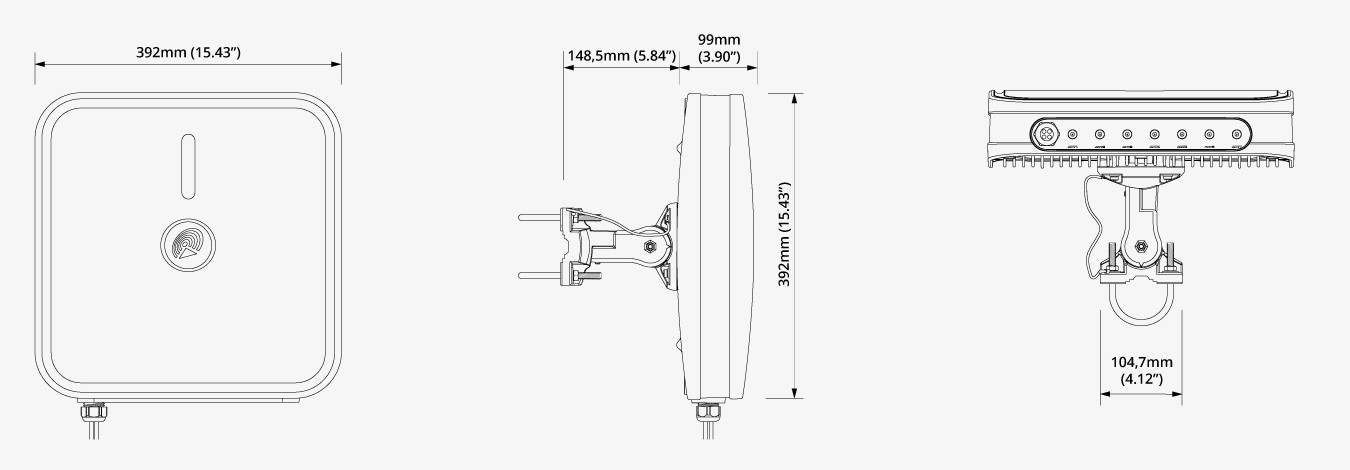

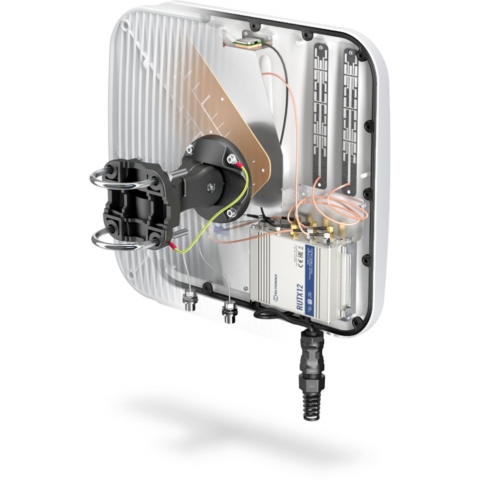

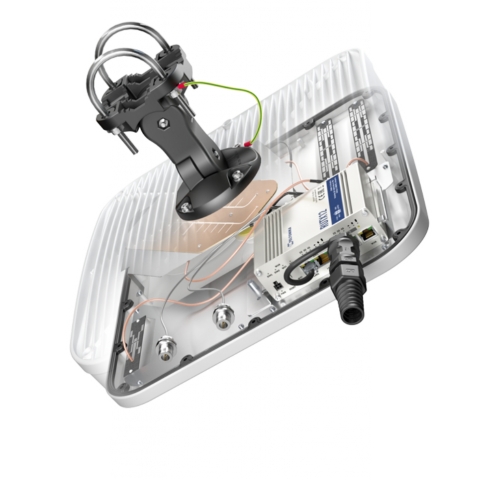

Das Gehäuse der Hauptantenne ist für die Aufnahme des Teltonika RUTX12 ausgelegt und kombiniert den Routerplatz mit den zusätzlichen WiFi-, GPS- und Bluetooth-Antennenfunktionen des Systems. Die Haupteinheit verfügt über einen RJ45-Anschluss sowie zwei N Female-Anschlüsse für die zweite LTE-Antenne. Passive PoE ermöglicht es, Netzwerkverbindung und Stromversorgung in die Installation einzubinden. Beide Antennengehäuse entsprechen der Schutzart IP67 und sind für den Außeneinsatz vorgesehen; der spezifizierte Betriebstemperaturbereich reicht jeweils von -40 °C bis 80 °C. Die Haupteinheit kann an Masten mit einem Durchmesser von 25 bis 66 mm montiert werden und ist damit auf eine feste Installation ausgelegt.

Die zweite LTE-Antenne wird über zwei N Male-Stecker angeschlossen und mit 70 cm langen LMR195-Kabeln geliefert, die die physische Verbindung zur Haupteinheit herstellen. Obwohl sie ausschließlich die gerichtete LTE-Funktion übernimmt, verwendet sie dieselbe angegebene Materialkombination aus ABS, Aluminium, PTFE und Glasfaser wie das Hauptgehäuse. Durch die räumliche Trennung der beiden gerichteten LTE-Antennen bei gleichzeitiger Unterbringung des Routers und der übrigen Funkfunktionen in der Haupteinheit entsteht eine zweigeteilte Outdoor-Installation, die entsprechend der gewünschten Ausrichtung zu den Basisstationen positioniert werden kann, ohne ein zweites Routergehäuse zu benötigen.
