StarterDish Richtantenne 27 dBi Waveguide – Hochverstärkende Parabolantenne für CPE

Die RF elements StarterDish 27 UM ist eine Parabolantenne für CPE-Anwendungen, die einen hohen Antennengewinn mit einer stark gebündelten Abstrahlcharakteristik für Funkverbindungen im 5-GHz-Frequenzbereich kombiniert. Sie arbeitet im Frequenzbereich von 5150 bis 5950 MHz, erreicht einen Gewinn von 27 dBi und bündelt die Funkstrahlung mithilfe eines Parabolreflektors in eine bestimmte Richtung. Aufgrund des schmalen Abstrahlwinkels kommt es bei der Installation besonders auf die präzise Ausrichtung der Antenne zur gewünschten Funkverbindung an. Die Halbwertsbreite bei −3 dB beträgt sowohl horizontal als auch vertikal jeweils 6° für beide Polarisationen. Damit weist die Antenne eine deutlich gebündelte Richtcharakteristik auf. Das Vor-Rück-Verhältnis von mindestens 33 dB beschreibt zudem den Unterschied zwischen der Abstrahlung in Hauptrichtung und der rückwärtigen Abstrahlung hinter dem Reflektor.

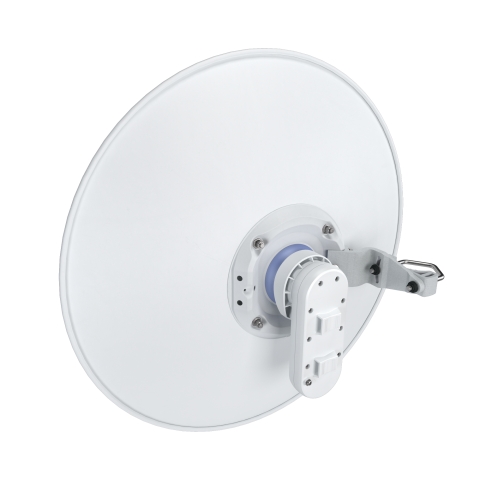

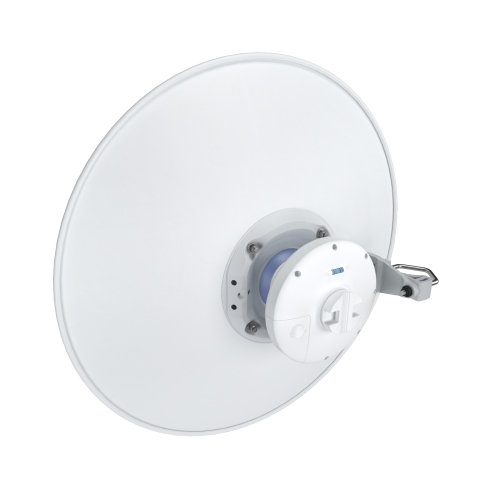

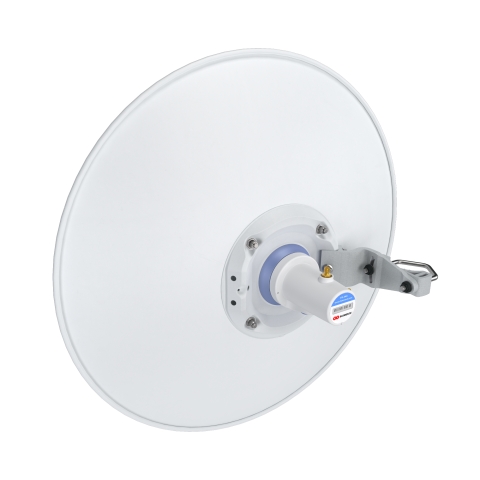

Die StarterDish 27 UM wird über einen Hohlleiteranschluss mit kompatiblen Funkgeräten verbunden und benötigt somit keinen herkömmlichen koaxialen Antennenanschluss. Zu den unterstützten Geräten und Adaptern gehören der RF elements StarterAdapter SMA, der Mimosa C5x sowie die Ubiquiti-Modelle PrismStation 5AC, IsoStation 5AC und IsoStation M5. Damit stehen verschiedene ausdrücklich unterstützte Möglichkeiten zur Auswahl, wenn die Antenne mit passender Funkhardware kombiniert werden soll. Der Hohlleiteranschluss und der Parabolreflektor bilden die Grundlage des Antennenaufbaus, während die Wahl der kompatiblen Funkplattform bestimmt, welches Gerät zusammen mit der Antenne eingesetzt wird. Die StarterDish 27 UM eignet sich somit für CPE-Installationen, bei denen eine gezielte Richtwirkung und die Kompatibilität mit der verwendeten Funkhardware entscheidende Auswahlkriterien sind.

Die StarterDish 27 UM verfügt über einen Reflektor aus Aluminium und eine Konstruktion, die für die Montage im Außenbereich ausgelegt ist. Durch ihr geringes Gewicht und den unkomplizierten Zusammenbau lässt sich die Antenne einfach für die Installation vorbereiten. Die Schutzart IP65 kennzeichnet den festgelegten Schutz des Gehäuses gegen äußere Einflüsse. Die Masthalterung eignet sich für Mastdurchmesser von 20 bis 55 mm, wobei der Hersteller einen möglichst nahe bei 55 mm liegenden Durchmesser empfiehlt. Nach der Montage kann die Antenne in der vertikalen Ebene um ±15° mechanisch verstellt werden, um sie genauer auf die gewünschte Funkverbindung auszurichten. Gerade wegen des schmalen Abstrahlwinkels ist diese Einstellmöglichkeit wichtig, da die exakte Positionierung zur korrekten Ausrichtung der Antenne gehört.

Der zulässige Betriebstemperaturbereich reicht von −35 °C bis +55 °C, während die angegebene Windbeständigkeit bei bis zu 160 km/h liegt. Diese Eigenschaften sind bei der Planung einer Außeninstallation und der Beurteilung der Bedingungen am vorgesehenen Montageort zu berücksichtigen. Bei der Konstruktion kommen UV-beständiger ABS-Kunststoff, Aluminium, Stahl, verzinkter Stahl sowie Befestigungselemente aus Edelstahl zum Einsatz. In besonders aggressiven Umgebungen, beispielsweise in Küstengebieten oder an Standorten mit Schornsteinabgasen, chemischen Industrieanlagen oder vulkanischer Aktivität, kann es jedoch zu einer vorzeitigen Oxidation des Antennenkörpers kommen. Für solche Einsatzbedingungen empfiehlt RF elements stattdessen Antennen der UltraDish-Serie. Dieser Unterschied sollte bei der Produktauswahl berücksichtigt werden, wenn die Antenne über längere Zeit entsprechenden Umwelteinflüssen ausgesetzt sein könnte.
