StarterDish Richtantenne 21 dBi Parabolspiegel für CPE | Waveguide, hohe Richtwirkung, Outdoor-WLAN

Die RF elements StarterDish 21 UM ist eine gerichtete Parabolantenne für CPE-Anwendungen im Frequenzbereich von 5150 bis 5950 MHz. Mit einem Gewinn von 21 dBi und einer stark gebündelten Abstrahlcharakteristik eignet sie sich für Funkverbindungen, bei denen eine präzise Ausrichtung der Antenne wichtig ist. Der Parabolreflektor konzentriert die Abstrahlung auf einen klar begrenzten Bereich. Bei −3 dB beträgt die Strahlbreite sowohl horizontal als auch vertikal 11°. Aufgrund dieser Richtwirkung muss die Antenne bei der Installation genau auf die gewünschte Funkverbindung ausgerichtet werden. Die StarterDish 21 UM kombiniert diese gerichtete Antennenkonstruktion mit einem Hohlleiteranschluss zur Verbindung mit kompatibler Funkhardware.

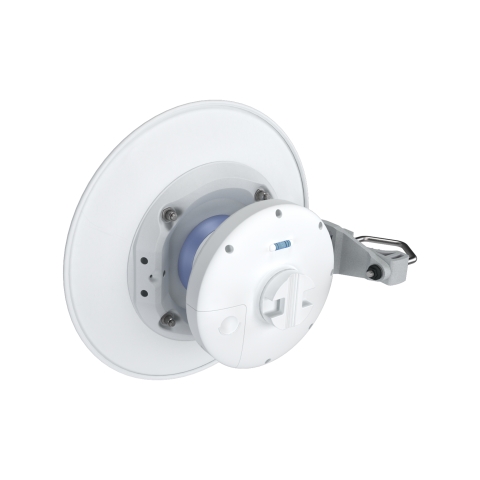

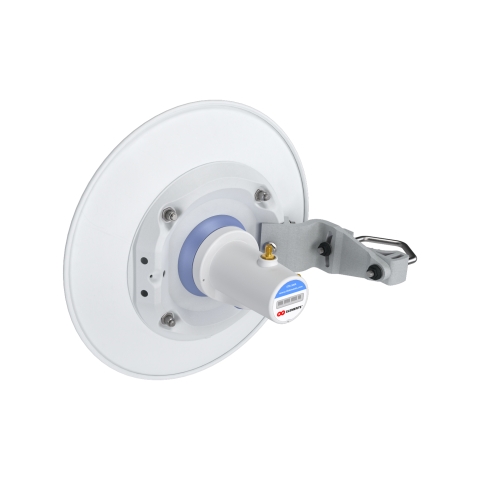

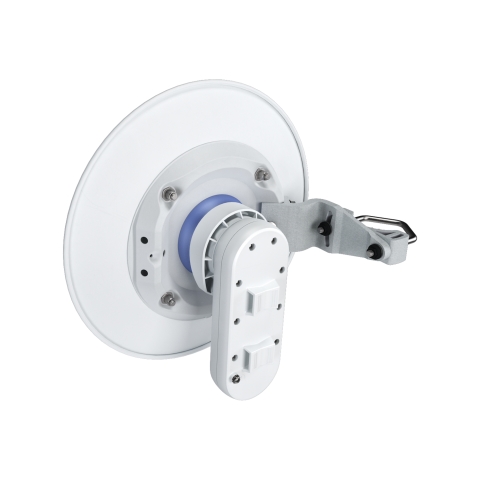

Die Antenne ist mit verschiedenen Funkplattformen kompatibel, darunter Ubiquiti PrismStation 5AC, IsoStation 5AC und IsoStation M5 sowie Mimosa C5x. Darüber hinaus lässt sich der RF elements StarterAdapter SMA verwenden, der eine weitere Anschlussmöglichkeit innerhalb des Antennensystems des Herstellers bietet. Dank dieser Kompatibilität kann dieselbe Parabolantenne mit unterschiedlichen unterstützten Funkplattformen eingesetzt werden, ohne dass sich ihre Richtcharakteristik ändert. Statt eines herkömmlichen Koaxialkabelanschlusses verfügt die StarterDish 21 UM über einen Hohlleiteranschluss. Das Produkt wird in einer wirtschaftlichen Fünferpackung geliefert und umfasst fünf identische Richtantennen für Installationen, bei denen mehrere Einheiten benötigt werden.

Die StarterDish 21 UM ist für die Außenmontage vorgesehen und kombiniert einen Stahlreflektor mit einem Montagesystem, das eine gezielte Ausrichtung ermöglicht. Die Antenne wird vor der Installation zusammengebaut und kann an Masten mit einem Durchmesser von 20 bis 55 mm befestigt werden. Der Hersteller empfiehlt, möglichst einen Mastdurchmesser nahe 55 mm zu wählen. Nach der Befestigung lässt sich die Neigung um ±15° verstellen, sodass die Antenne vertikal auf die gewünschte Funkverbindung ausgerichtet werden kann. Gerade bei der schmalen Abstrahlcharakteristik ist diese Einstellmöglichkeit wichtig, um den Funkstrahl präzise auszurichten. Die Halterung ermöglicht die entsprechende Justierung, ohne dass Änderungen an der eigentlichen Antennenkonstruktion erforderlich sind.

Die Antenne besteht aus UV-beständigem ABS-Kunststoff, Aluminium, Stahl und verzinktem Stahl. Hinzu kommen Befestigungselemente aus Edelstahl. Die Schutzart IP65 und der Betriebstemperaturbereich von −35 °C bis +55 °C beschreiben die Umgebungsbedingungen für den Außeneinsatz. Die Konstruktion ist für Windgeschwindigkeiten bis 160 km/h ausgelegt, was besonders bei der Wahl eines exponierten Montageortes zu berücksichtigen ist. Für besonders aggressive Umgebungen, etwa in Küstenregionen, in Bereichen mit Schornsteinabgasen, in Chemiefabriken oder in vulkanisch geprägten Gebieten, wird die StarterDish jedoch nicht empfohlen. Unter solchen Bedingungen kann der Antennenkörper vorzeitig oxidieren. RF elements empfiehlt für diese Einsatzbedingungen stattdessen die Antennen der UltraDish-Serie.
