QuPS4 Outdoor 4-Pin Strombuchse & Stecker für QuWireless Antennen und QuRouter

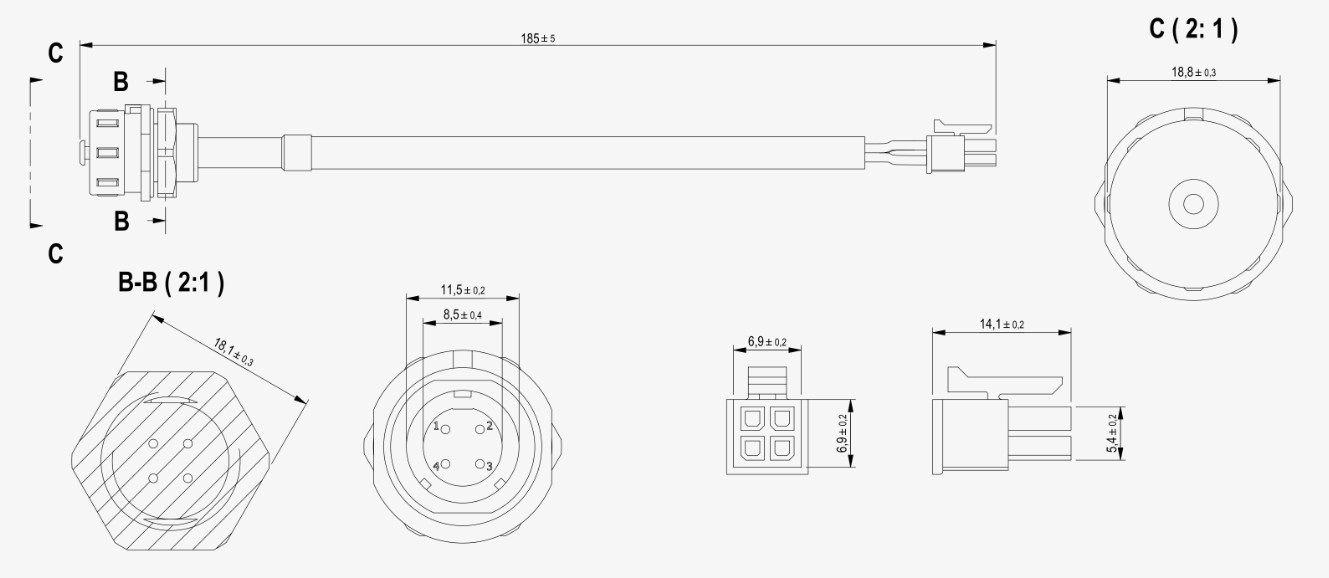

QuWireless QuPS4 ist ein wasserdichtes vierpoliges Set aus Buchse und Stecker für den Außeneinsatz mit QuWireless-Antennen, wenn die Stromversorgung nicht über Passive PoE erfolgen soll. Stattdessen ermöglicht das Set den direkten Anschluss an eine DC-Stromquelle und überträgt dabei sowohl Strom als auch Daten über dieselbe vierpolige Schnittstelle. Die Pinbelegung sieht getrennte Anschlüsse für Stromversorgung, Masse, Dateneingang und Datenausgang vor und definiert damit eindeutig die Funktion des Sets innerhalb der Antenneninstallation. QuPS4 kombiniert einen vierpoligen SP1310/P4I-N-Anschluss mit einem vierpoligen Micro-Fit-3.0-Anschluss in 2x2-Anordnung. Beide sind über ein 150 mm langes, vieradriges Litzenkabel verbunden. So entsteht die erforderliche Verbindung zwischen der externen Stromschnittstelle und dem internen Anschluss, ohne die Passive-PoE-Stromversorgung der Antenne zu nutzen.

Der Außenanschluss ist nach IP68 geschützt und für einen Temperaturbereich von −25 °C bis +70 °C ausgelegt, sodass er für Installationen unter wechselnden Umgebungsbedingungen geeignet ist. Die elektrischen Grenzwerte liegen bei maximal 5 A und 200 V. Für den Hauptanschluss sind mindestens 500 Steckzyklen angegeben, für den Molex-Anschluss mindestens 250. Das Kabel verwendet Litzenleiter mit einem Querschnitt von 0,5 mm², während das Steckergehäuse die Entflammbarkeitsklasse UL94V-0 erfüllt. Damit ist QuPS4 ein speziell für den Außeneinsatz vorgesehenes Anschlussset zur direkten DC-Stromversorgung und zur vierpoligen Übertragung von Strom und Daten bei QuWireless-Antennen.
