UltraDish Richtantenne 21 dBi, TwistPort, 2er-Set | Hochverstärkende Breitband 5,18–6,4 GHz

Die RF elements UltraDish TP-Serie umfasst gerichtete Parabolantennen für den Einsatz mit Teilnehmermodulen. Im Frequenzbereich von 5180 bis 6775 MHz verbinden die Antennen eine stark gebündelte Abstrahlcharakteristik mit geringen Nebenkeulen und einem stabilen Antennengewinn bei horizontaler und vertikaler Polarisation. Dadurch konzentriert sich die Abstrahlung auf die gewünschte Richtung, während unerwünschte Abstrahlung außerhalb der Hauptkeule reduziert wird. Die Serie umfasst Ausführungen mit unterschiedlichen Antennengewinnen und Strahlbreiten, sodass sich je nach benötigter Richtcharakteristik eine passende Variante auswählen lässt. Beide Modelle besitzen einen Aluminiumreflektor, der bei geringem Gewicht seine gleichmäßige Form behält. Der Reflektor bildet zusammen mit seiner gerichteten Abstrahlcharakteristik die Grundlage der UltraDish TP-Serie. Beide Varianten nutzen denselben Frequenzbereich und dasselbe Anschlusssystem.

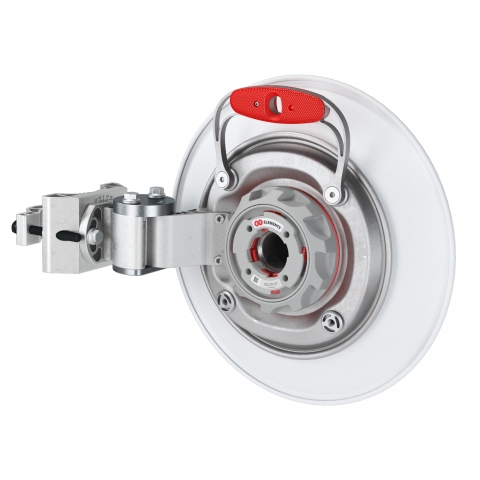

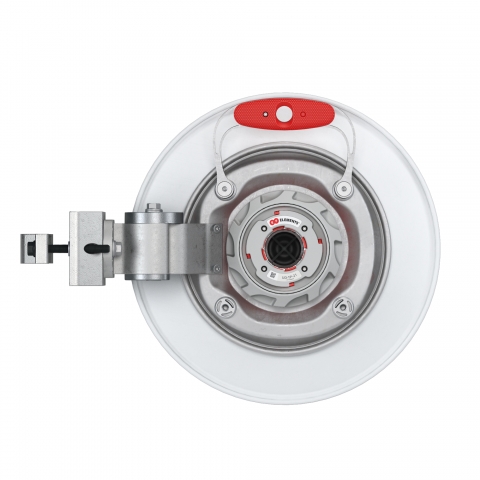

Ein wesentliches Merkmal der UltraDish TP-Serie ist der von RF elements entwickelte TwistPort-Wellenleiteranschluss. Dank des Schnellverschlusses lassen sich kompatible Funkgeräte anschließen oder austauschen, ohne die Antenne selbst verändern zu müssen. Beide Antennenvarianten sind mit sämtlichen TwistPort-Adaptern kompatibel und können über dieses Anschlusssystem mit unterschiedlichen unterstützten Funkgerätekonfigurationen kombiniert werden. Anstelle eines herkömmlichen koaxialen Antennenanschlusses erfolgt die Verbindung zur kompatiblen Funkhardware über den TwistPort-Wellenleiteranschluss. Das ist besonders praktisch, wenn ein Funkgerät ausgetauscht werden soll, während die bereits montierte Parabolantenne an ihrer ursprünglichen Position verbleibt.

Die UltraDish TP-Serie verfügt über ein robustes Montagesystem, das eine sichere Befestigung und präzise Ausrichtung im Außenbereich ermöglicht. Die Halterung bietet verbesserten Halt und eignet sich für Masten mit einem Durchmesser von 40 bis 80 mm. RF elements empfiehlt, möglichst einen Mastdurchmesser nahe 80 mm zu wählen. Beide Antennenvarianten nutzen dasselbe Befestigungssystem. Die Halterung ermöglicht eine Winkelverstellung, mit der sich der Parabolreflektor gezielt auf die gewünschte Funkverbindung ausrichten lässt. Die genaue Positionierung ist damit ein wesentlicher Bestandteil der Installation. Die Konstruktion verbindet einen festen Sitz am Mast mit der Möglichkeit, die Ausrichtung des Reflektors anzupassen. Die Befestigungselemente aus Edelstahl sind schwarz beschichtet, um ein Festfressen der Schraubverbindungen während der Montage zu verhindern und die Justierung der Antenne zu erleichtern.

Bei beiden UltraDish TP-Varianten kommen UV-beständiger ABS-Kunststoff, Polycarbonat, Aluminium und Edelstahl zum Einsatz. Die Antennen entsprechen der Schutzart IP65 und sind für Betriebstemperaturen von −40 °C bis +60 °C ausgelegt. Damit eignen sie sich für den Außeneinsatz innerhalb dieser Umgebungsbedingungen. Die Konstruktion hält Windgeschwindigkeiten von bis zu 160 km/h stand, was insbesondere bei der Wahl eines exponierten Montageortes berücksichtigt werden sollte. Obwohl sich die beiden Varianten hinsichtlich der Reflektorabmessungen und Windlast unterscheiden, besitzen sie dieselben Schutzeigenschaften und folgen denselben Montageprinzipien. So lässt sich die passende Richtantenne auswählen, während Befestigung, Installation und Betrieb im Außenbereich bei beiden Modellen nach denselben Grundsätzen erfolgen.
