TwistPort-Adapter für Mimosa C5x | Ultrabreitband 5180–6400 MHz, Dual Slant oder H+V

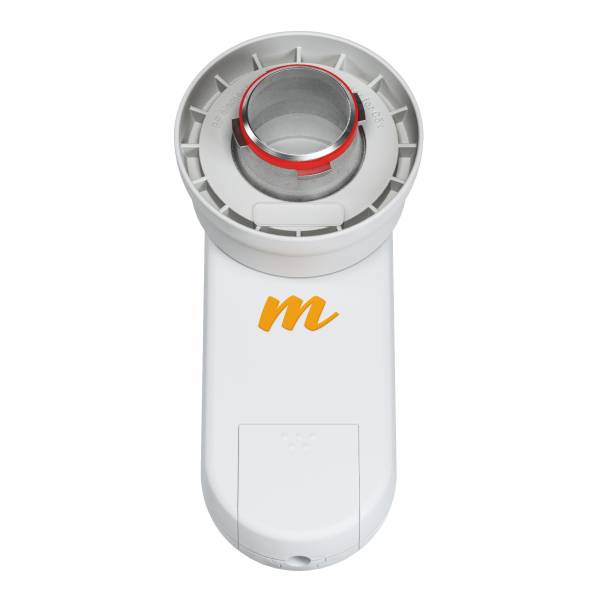

Der RF elements TwistPort-Adapter TPA-C5x verbindet das Funkgerät Mimosa Networks C5x mit Antennen, die über eine RF elements TwistPort-Schnittstelle verfügen. Über einen proprietären Wellenleiteranschluss mit Schnellverschluss lässt sich das C5x mit jeder TwistPort-Antenne verbinden. Eine Besonderheit des Adapters ist die Möglichkeit, zwischen horizontaler und vertikaler Polarisation (H/V) sowie einer Konfiguration mit zwei schräg ausgerichteten Polarisationsebenen (Dual Slant) zu wechseln. Dadurch kann die Polarisation an die verwendete Antenne angepasst werden. Die Dual-Slant-Konfiguration eignet sich ausschließlich für Antennen mit symmetrischem Strahlungsdiagramm, darunter die RF elements Symmetrical Horn-Antennen sowie UltraHorn und UltraDish. Für Asymmetrical Horn-Antennen empfiehlt RF elements die Verwendung der Dual-Slant-Polarisation hingegen nicht. Bei der Wahl dieser Konfiguration muss daher auf die Kompatibilität der Antenne geachtet werden.

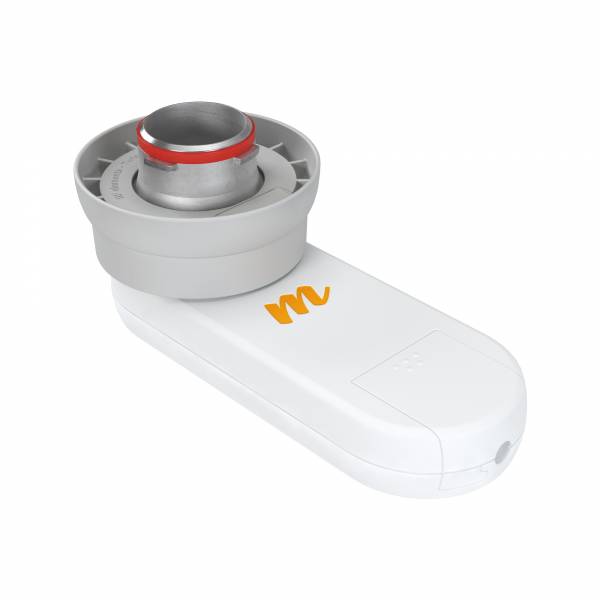

Der TPA-C5x besteht aus einem Einsatz aus Aluminiumlegierung und einem Gehäuse aus UV-stabilisiertem, witterungsbeständigem ABS-Kunststoff. Die Konstruktion ist für Außeninstallationen ausgelegt und für Betriebstemperaturen von -40 °C bis +60 °C sowie Windgeschwindigkeiten von bis zu 160 km/h ausgelegt. Über den TwistPort-Schnellverschluss wird der Adapter mit der Antenne verbunden. Die Polarisation lässt sich dabei zwischen H/V und Dual Slant umstellen. Bei Installationen mit dem Mimosa C5x ermöglicht der TPA-C5x die Nutzung des TwistPort-Antennensystems von RF elements und berücksichtigt zugleich die unterschiedlichen Polarisationsanforderungen kompatibler Antennenbauformen.
