StarterDish Richtantenne 24 dBi, Waveguide | Hochverstärkende Parabolantenne für CPE

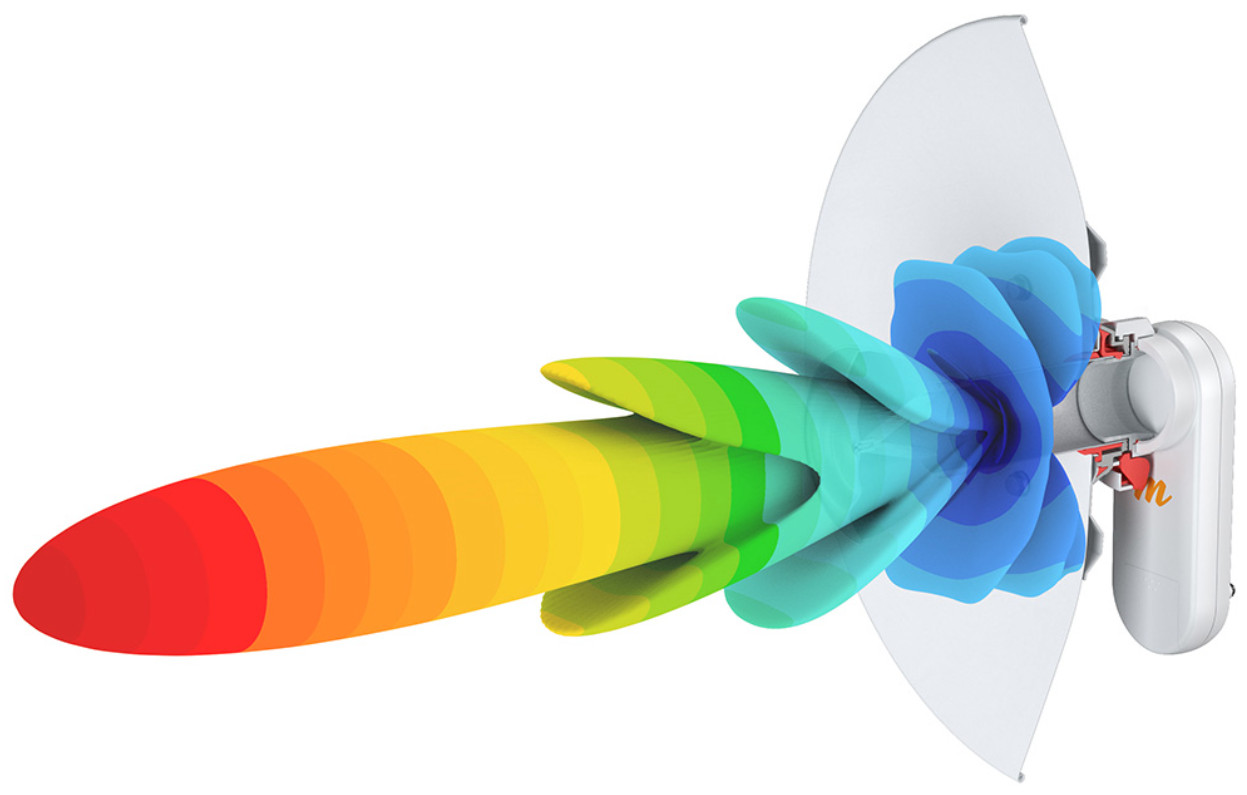

Die RF elements StarterDish 24 UM ist eine gerichtete Parabolantenne für CPE-Anwendungen im Frequenzbereich von 5150 bis 5950 MHz. Mit einem Antennengewinn von 24 dBi und einer schmalen Abstrahlcharakteristik bündelt sie die Funkübertragung in eine bestimmte Richtung. Eine präzise Ausrichtung ist daher bei der Installation besonders wichtig. Der Parabolreflektor konzentriert das Signal auf einen Funkstrahl, dessen Breite bei −3 dB sowohl horizontal als auch vertikal 8° beträgt. Diese starke Bündelung spielt insbesondere bei Funkverbindungen zwischen kompatiblen Geräten eine Rolle, die gezielt aufeinander ausgerichtet werden müssen. Die StarterDish 24 UM verbindet ihren gerichteten Reflektor mit einem Hohlleiteranschluss, über den sich kompatible Funkhardware anschließen lässt.

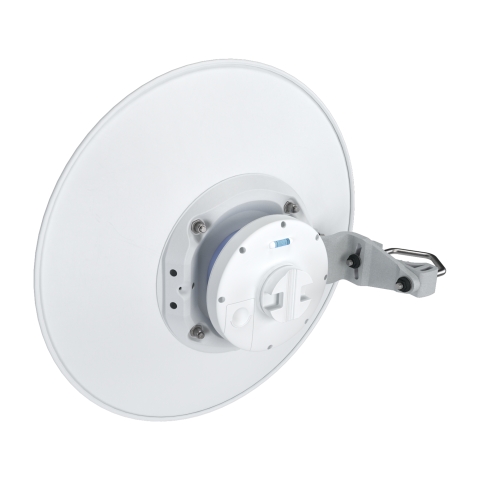

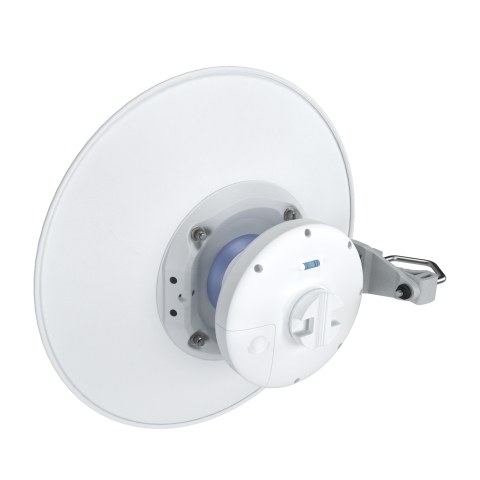

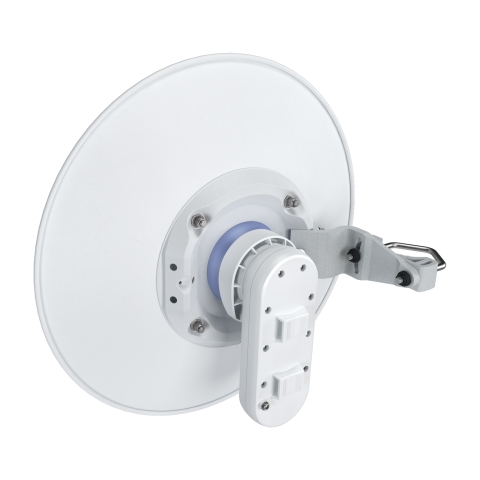

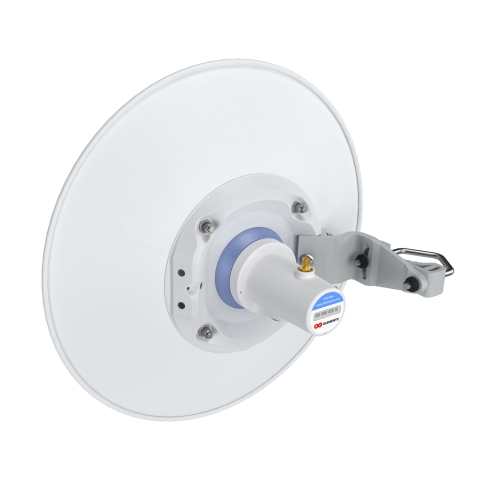

Die Antenne ist mit Ubiquiti PrismStation 5AC, IsoStation 5AC und IsoStation M5 sowie Mimosa C5x kompatibel. Darüber hinaus kann der RF elements StarterAdapter SMA verwendet werden, der über das Adaptersystem des Herstellers weitere Anschlussmöglichkeiten eröffnet. Dadurch lässt sich dasselbe Antennenmodell mit unterschiedlichen unterstützten Funkplattformen kombinieren, ohne die grundlegende Reflektorkonstruktion zu verändern. Der Hohlleiteranschluss dient als Schnittstelle zum kompatiblen Funkgerät. Anders als bei herkömmlichen Antennen erfolgt die Verbindung hier nicht über einen Koaxialkabelanschluss an der Antenne. Die StarterDish 24 UM wird in einer wirtschaftlichen Fünferpackung angeboten. Damit stehen fünf identische Richtantennen für Installationen zur Verfügung, bei denen mehrere Einheiten benötigt werden.

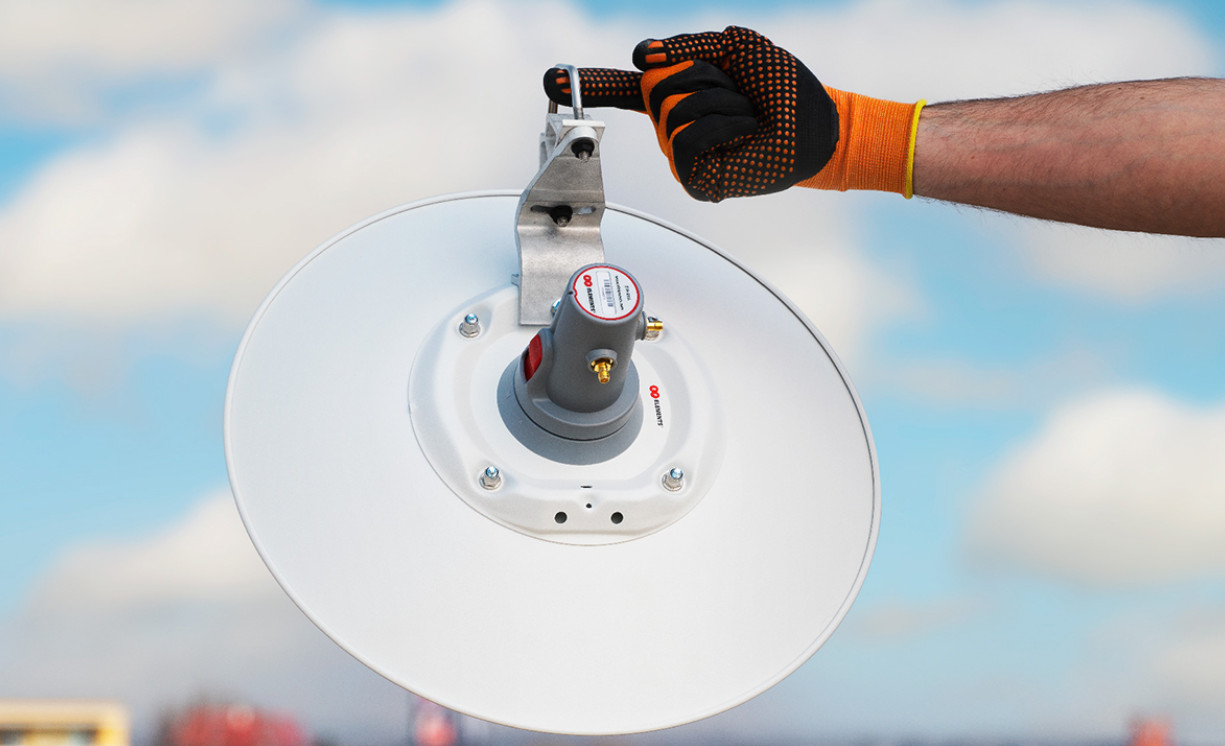

Die StarterDish 24 UM kombiniert einen Aluminiumreflektor mit einer Halterung, die für die Außenmontage und die gezielte Ausrichtung der Antenne ausgelegt ist. Vor der Installation wird die Antenne zusammengebaut und anschließend an einem Mast mit einem Durchmesser von 20 bis 55 mm befestigt. RF elements empfiehlt, möglichst einen Mastdurchmesser nahe 55 mm zu wählen. Nach der Befestigung lässt sich der Neigungswinkel um ±15° verstellen, sodass die Antenne vertikal auf die gewünschte Funkverbindung ausgerichtet werden kann. Diese Einstellmöglichkeit ist bei der schmalen Abstrahlcharakteristik besonders wichtig, da die genaue Positionierung dazu beiträgt, den Funkstrahl in die vorgesehene Richtung zu lenken. Die Halterung ermöglicht eine Anpassung des Neigungswinkels, ohne dass der Reflektor selbst verändert werden muss.

Bei der Herstellung kommen UV-beständiger ABS-Kunststoff, Aluminium, Stahl und verzinkter Stahl sowie Befestigungselemente aus Edelstahl zum Einsatz. Die Schutzart IP65 und der Betriebstemperaturbereich von −35 °C bis +55 °C legen die Bedingungen für den Außeneinsatz fest. Die Konstruktion ist für Windgeschwindigkeiten von bis zu 160 km/h ausgelegt, was insbesondere bei der Auswahl eines exponierten Montageortes berücksichtigt werden sollte. Besonders aggressive Umgebungen, darunter Küstenregionen, Bereiche mit Schornsteinabgasen, Chemiefabriken und vulkanisch geprägte Gebiete, können jedoch zu einer vorzeitigen Oxidation des Antennenkörpers führen. Für Installationen unter solchen Bedingungen empfiehlt RF elements stattdessen Antennen der UltraDish-Serie. Die StarterDish 24 UM wird als Fünferpackung geliefert, wobei alle fünf Antennen dieselbe Konstruktion und dieselben Montagemöglichkeiten aufweisen.
