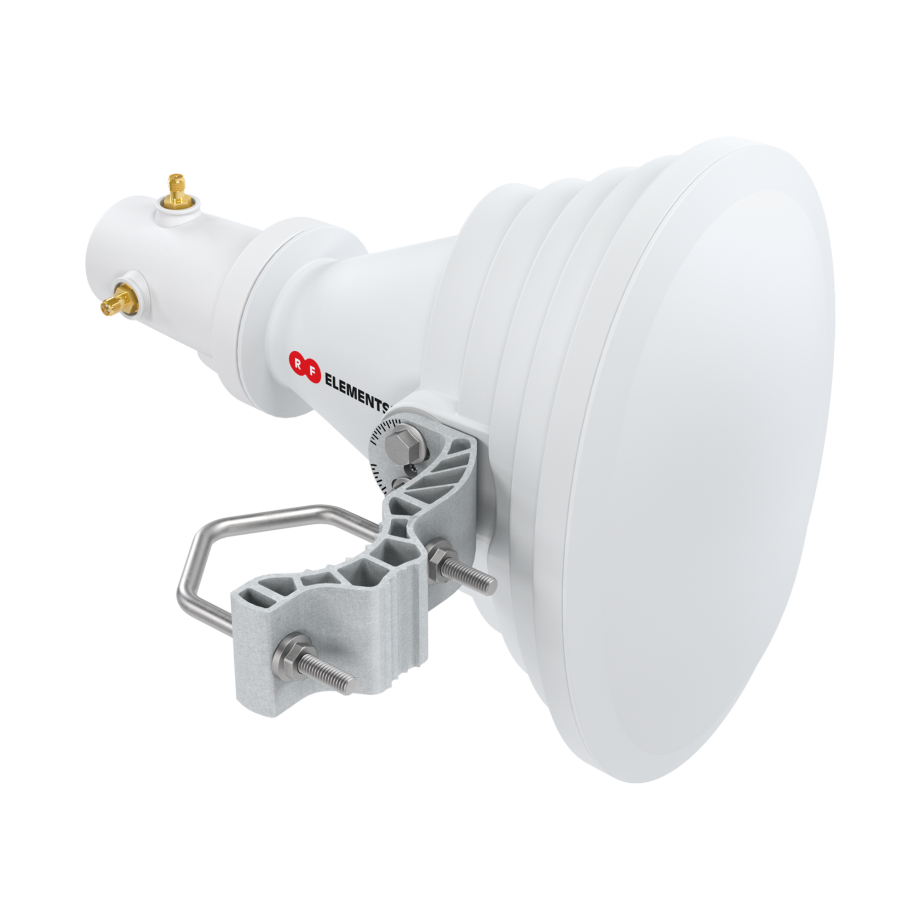

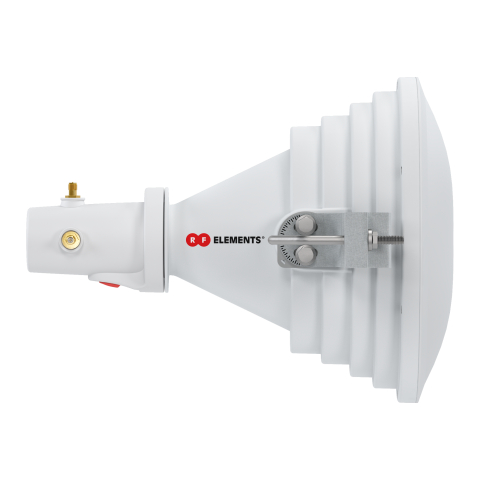

StarterHorn A45° USMA Asymmetrische 45° Sektor-Hornantenne für 5-GHz-WLAN-Netzwerke

Die RF elements StarterHorn™ A45° USMA ist eine asymmetrische Hornantenne für Funkinstallationen mit einer hohen Dichte an Access Points und eng beieinander angeordneten Funkgeräten. Sie arbeitet im Frequenzbereich von 5150 bis 6400 MHz und kombiniert einen Antennengewinn von 17 dBi mit einer asymmetrischen Hauptkeule und einem Strahlungsdiagramm ohne Nebenkeulen. Dadurch werden Störsignale in Umgebungen mit zahlreichen dicht nebeneinander betriebenen Funkgeräten wirksam unterdrückt. Im Gegensatz zu einem symmetrischen Strahlungsdiagramm unterscheiden sich bei dieser Antenne die horizontalen und vertikalen Abstrahlcharakteristiken. Die Funkabdeckung folgt entsprechend der asymmetrischen Form der Hauptkeule. Die Strahlbreite bei -6 dB beträgt in der Azimutebene etwa 45° und in der Elevationsebene etwa 30°. Dadurch entsteht ein horizontal breiterer Abstrahlsektor mit einer schmaleren vertikalen Abdeckung.

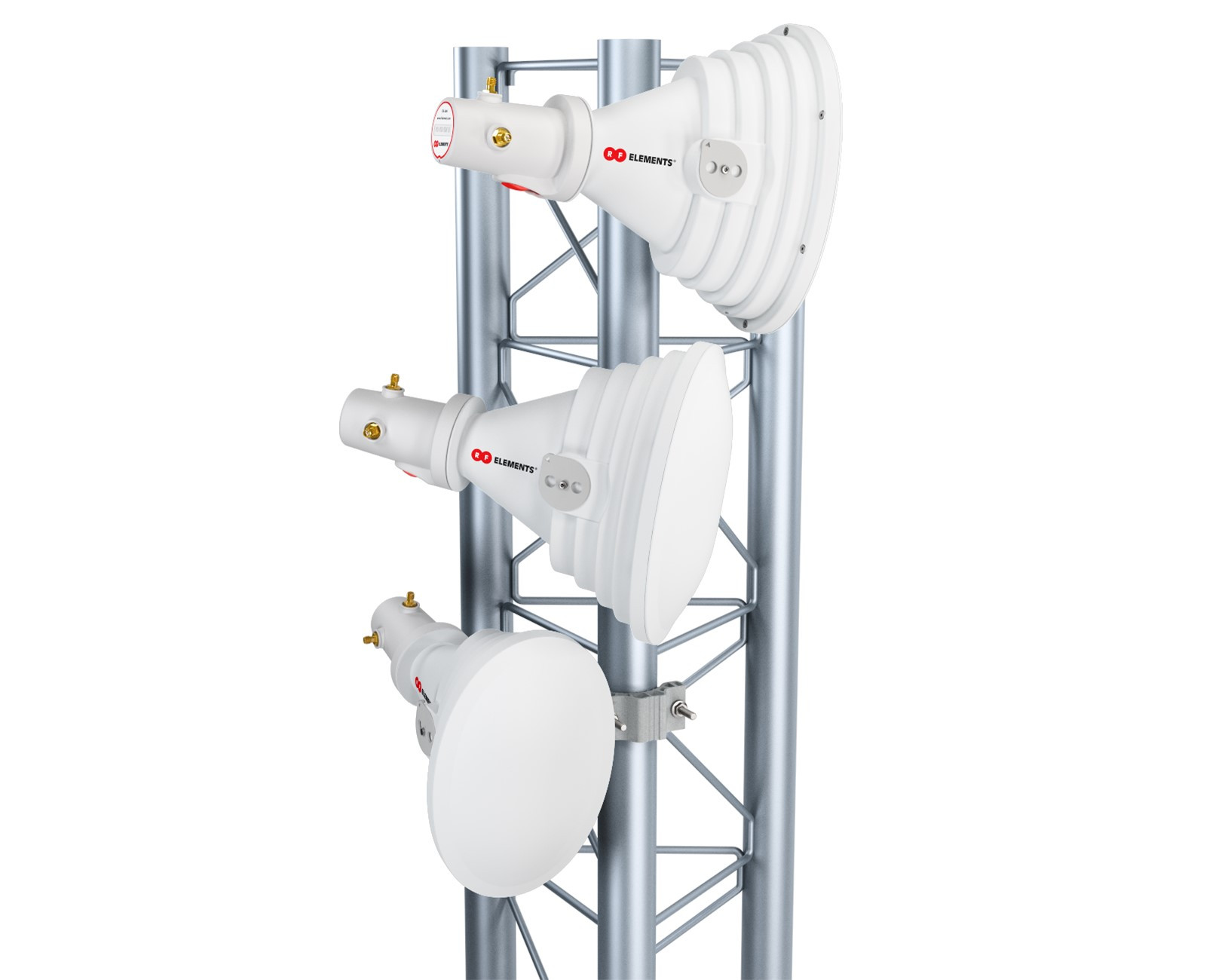

Da keine Nebenkeulen vorhanden sind, wird die Abstrahlung außerhalb der Hauptkeule begrenzt. Die Strahleffizienz von 90 % gibt dabei an, wie wirksam die Strahlung innerhalb der Hauptkeule gebündelt wird. Das Vor-Rück-Verhältnis von 30 dB beschreibt zusätzlich den Unterschied zwischen der Abstrahlung nach vorne und nach hinten. Diese Eigenschaften machen die StarterHorn™ A45° USMA besonders interessant für Installationen mit vielen dicht beieinander angeordneten Funkgeräten und Access Points, bei denen die Form des Strahlungsdiagramms und die Unterdrückung unerwünschter Signale eine wichtige Rolle spielen. Durch die asymmetrische Hauptkeule eignet sich die Antenne für Installationen, die unterschiedliche horizontale und vertikale Strahlbreiten erfordern, ohne dass dabei die für herkömmliche Antennendiagramme typischen Nebenkeulen auftreten.

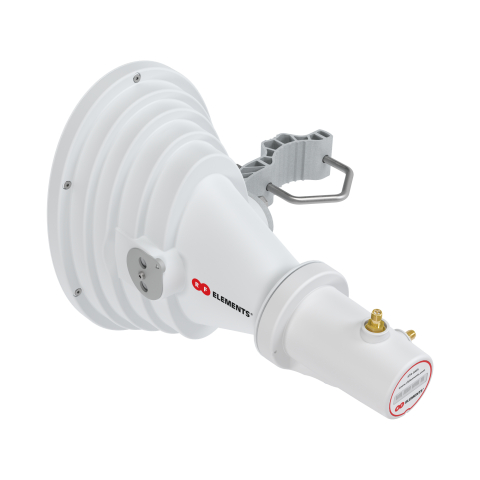

Die StarterHorn™ A45° USMA verfügt über RP-SMA Female-Anschlüsse und einen Hohlleiteranschluss und lässt sich dadurch mit unterschiedlichen Funkplattformen verbinden. Über die RP-SMA-Anschlüsse können Funkgeräte anderer Hersteller mit Koaxialausgängen angeschlossen werden. Der Hohlleiteranschluss ermöglicht dagegen die direkte Verbindung mit kompatiblen Ubiquiti-Geräten. Zu den unterstützten Modellen gehören PrismStation 5AC, IsoStation 5AC und IsoStation M5. Dank dieser beiden Anschlussmöglichkeiten kann dasselbe Hornantennenmodell mit Funkgeräten verwendet werden, die unterschiedliche Antennenschnittstellen besitzen. Bei Installationen mit verschiedenen Funkgerätetypen lässt sich somit je nach verwendetem Gerät zwischen Koaxial- und Hohlleiteranschluss wählen, ohne dass eine andere Antennenkonstruktion erforderlich ist.
