Alfa Wi‑Fi 6E PCIe-Karte mit Magnetantenne – Intel AX210, Bluetooth 5.2, Tri-Band 2,4/5/6 GHz

AIT-AX210-EX ist eine PCIe-Karte mit WiFi 6E und Bluetooth 5.2 für Desktop-PCs und basiert auf dem Intel AX210NGW-Modul. Sie unterstützt IEEE 802.11 a/b/g/n/ac/ax und arbeitet in den Frequenzbereichen 2,4 GHz, 5 GHz und 6 GHz, wodurch Tri-Band-Wireless-Konnektivität innerhalb der unterstützten Standards zur Verfügung steht. Die WiFi-Datenrate beträgt bis zu 2,4 Gbit/s. Funktionen wie OFDMA, 1024QAM, MU-MIMO, TPC/DFS und TWT erweitern die Möglichkeiten der Intel-WiFi-6E-Plattform. Dank Abwärtskompatibilität kann die Karte sowohl mit älteren unterstützten WiFi-Generationen als auch mit WiFi-6E-Netzwerken verwendet werden. Durch die Kombination von WiFi 6E und Bluetooth 5.2 auf demselben Intel-basierten Modul stellt die Karte sowohl drahtlose Netzwerkkonnektivität als auch Bluetooth über eine einzige Desktop-Erweiterungslösung bereit.

Der Desktop-Adapter nutzt den Formfaktor PCI Express ×1 und kann in PCIe ×1-, ×4-, ×8- oder ×16-Steckplätzen installiert werden, was die Kompatibilität mit unterschiedlichen Mainboard-Layouts erhöht. Die WiFi-Kommunikation erfolgt über PCIe ×1, während Bluetooth 5.2 über USB 2.0 angebunden wird. Das Intel-Modul selbst verwendet den Formfaktor M.2/NGFF A+E-key 2230 und ist standardmäßig auf der Adapterplatine installiert. Unterstützt werden Microsoft Windows 10 und 11 sowie Linux ab Kernel 5.10. Dadurch lässt sich dieselbe Hardwareplattform in den aufgeführten Desktop-Betriebssystemumgebungen einsetzen, ohne das eigentliche Wireless-Modul austauschen zu müssen.

AIT-AX210-EX wird mit einem magnetischen Dual-RP-SMA-Female-Antennenfuß geliefert, der über ein 2 Meter langes RG-174-RF-Kabel angeschlossen wird. Dadurch lassen sich die mitgelieferten Antennen unabhängig vom Desktop-PC positionieren. Zum Lieferumfang gehören zwei Tri-Band-Dipol-Rundstrahlantennen mit jeweils 5 dBi Gewinn, sodass das Antennensystem in den von der Karte unterstützten Frequenzbereichen 2,4 GHz, 5 GHz und 6 GHz eingesetzt werden kann. Am Adapter stehen zwei RP-SMA Female Anschlüsse für die externen Antennen zur Verfügung, während das Intel-Modul intern zwei IPEX4 (MHF4) Anschlüsse nutzt. Diese Anordnung verbindet das kompakte Modul über die mitgelieferte Adapterhardware mit extern positionierbaren Antennen.

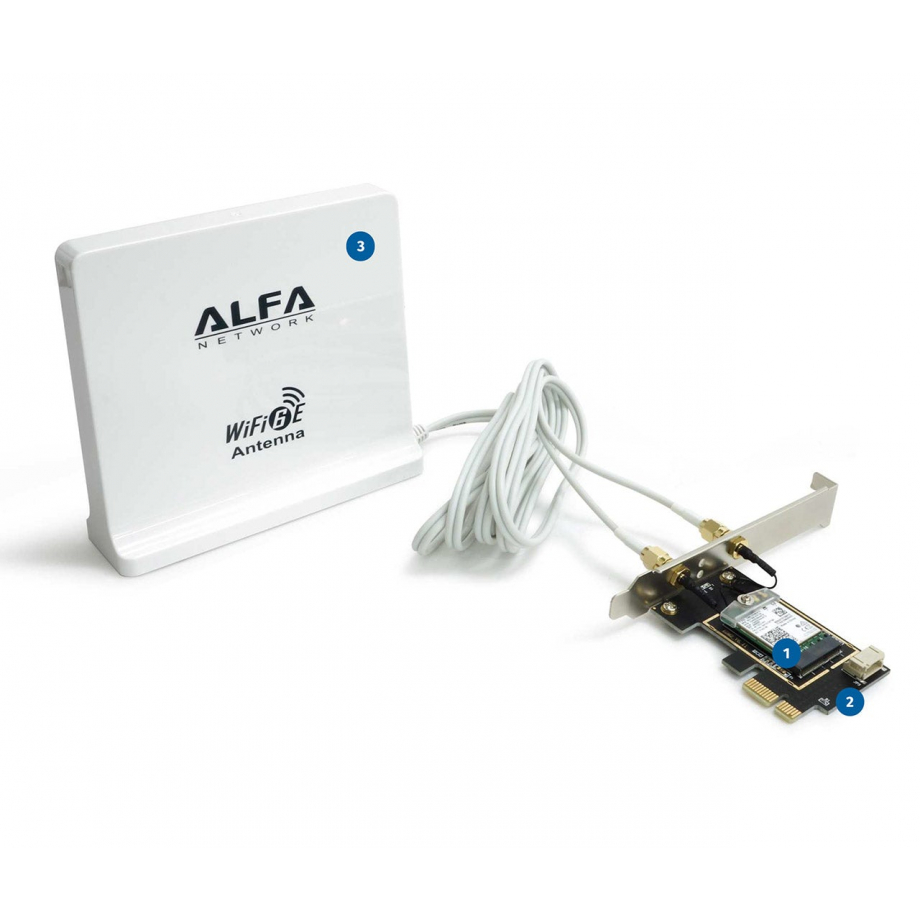

Zum Lieferumfang gehören das Intel AX210NGW-Modul, die PCIe ×1-auf-M.2/NGFF-A+E-key-2230-Adapterplatine sowie zwei IPEX4 (MHF4)-auf-RP-SMA Female Pigtail-RF-Kabel. Ebenfalls enthalten sind eine Kunststoffabdeckung für die IPEX4 (MHF4) Anschlüsse und eine Befestigungsschraube für die PCIe-Adapterplatine. Die Bluetooth-Anbindung erfolgt über das mitgelieferte USB-2.0-Kabel, während der magnetische Antennenfuß ARS-AS02T als externer Montagepunkt für die beiden Dipolantennen dient. Da das M.2/NGFF-Modul bereits werkseitig auf der Adapterplatine installiert ist, sind das zentrale WiFi-Modul und der PCIe-Träger bereits vormontiert. Die übrigen Komponenten unterstützen die Antennenpositionierung, die Bluetooth-Verbindung und den Einbau in den Desktop-PC.
