3G/4G LTE, Wi-Fi, GPS und GLONASS Kombi-Außenantenne IP67

Die JCE058 ist eine kombinierte GPS-, GSM- und WLAN-Antenne, die drei Funktechnologien in einem kompakten Gehäuse mit Schraubbefestigung vereint. Der GPS-Bereich arbeitet auf 1575,42 MHz mit rechtsdrehender zirkularer Polarisation (RHCP) und verfügt über einen integrierten rauscharme Verstärker mit 28 ± 2 dB Verstärkung. Dadurch werden empfangene Positionssignale verstärkt, bevor sie an das angeschlossene Gerät weitergeleitet werden. Die Antenne wird mit einer Gleichspannung von 2,2 bis 5 V betrieben und benötigt lediglich 5 bis 15 mA. Der GSM-Bereich unterstützt die Frequenzbereiche 824–960 MHz und 1710–2170 MHz mit linearer Polarisation und einem Antennengewinn von 2,0 dBi. Der WLAN-Bereich arbeitet im Frequenzband von 2400 bis 2483,5 MHz und bietet einen Gewinn von 3 dBi. Damit vereint die Antenne Satellitennavigation, Mobilfunk und 2,4-GHz-WLAN in einer einzigen externen Antenneneinheit.

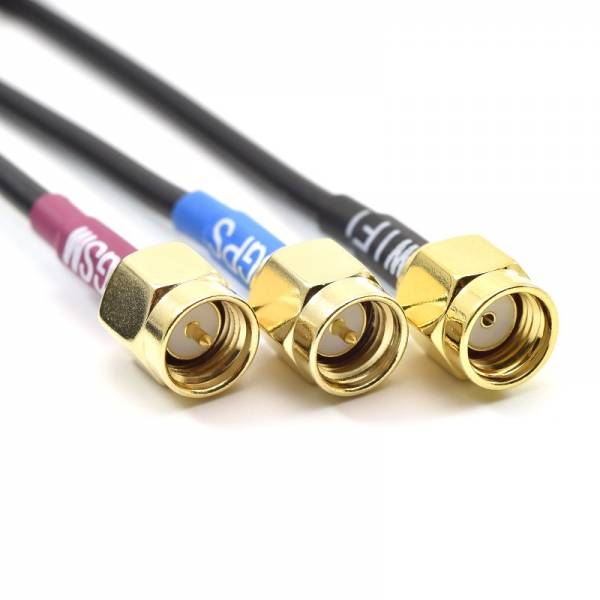

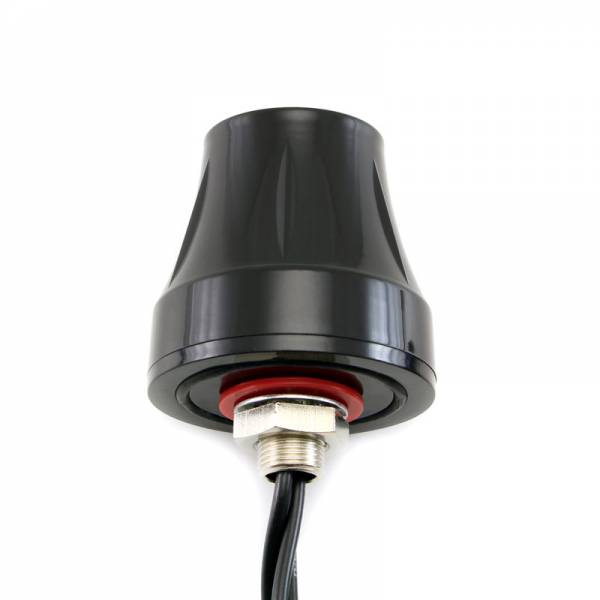

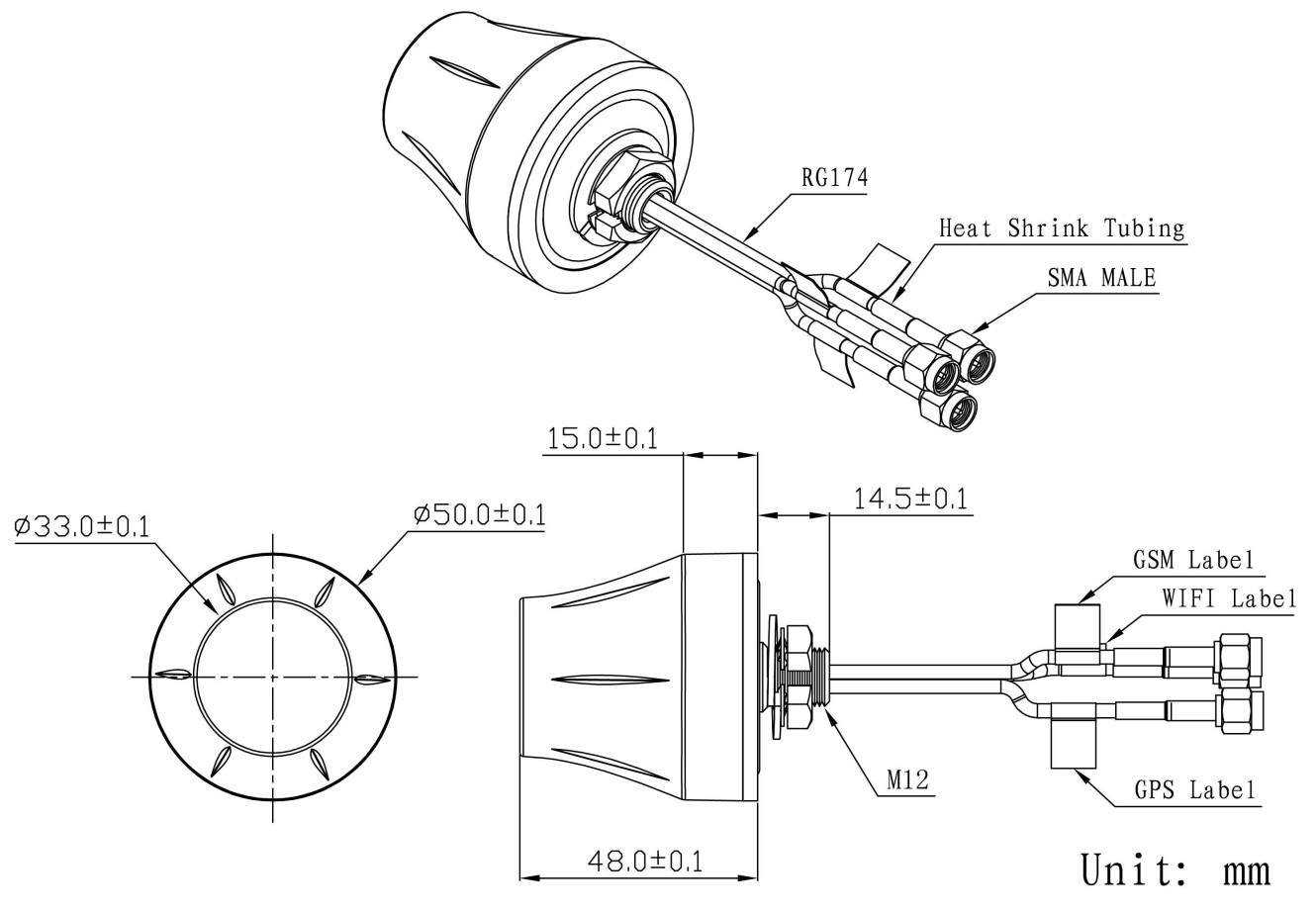

Die Antenne ist mit drei 3 m langen RG174-Kabeln und SMA-Steckern ausgestattet, sodass GPS-, GSM- und WLAN-Signale jeweils über eine eigene Verbindung geführt werden. Das Gehäuse aus ABS-Kunststoff ist für die Schraubmontage ausgelegt und ermöglicht eine sichere Befestigung an Gehäusen oder Montageflächen. Mit einem Durchmesser von rund 50 mm und einer Höhe von etwa 48 mm bleibt die Antenne kompakt und integriert dennoch alle drei Antennenelemente. Sie ist für den Einsatz bei Temperaturen von -40 °C bis +85 °C sowie einer relativen Luftfeuchtigkeit von bis zu 95 % ausgelegt. Das Gehäuse erfüllt die Schutzart IP67, ausgenommen der Kabelausgang. Die angegebene Vibrationsfestigkeit unterstützt den Einsatz in Umgebungen mit mechanischen Belastungen. Die RoHS-Konformität bestätigt zudem die Einhaltung der angegebenen Umweltanforderungen.
