Ubiquiti Alarm Hub Kit Alarmmanagement-System Kit

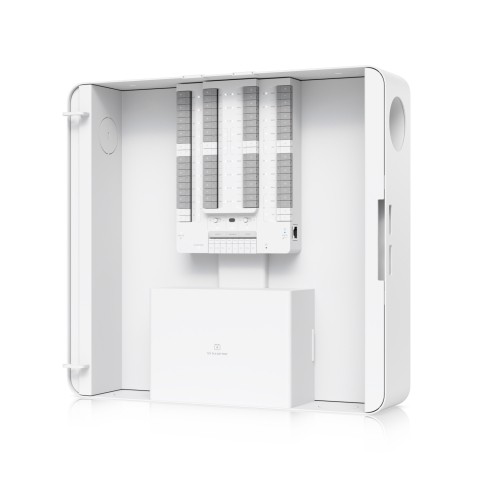

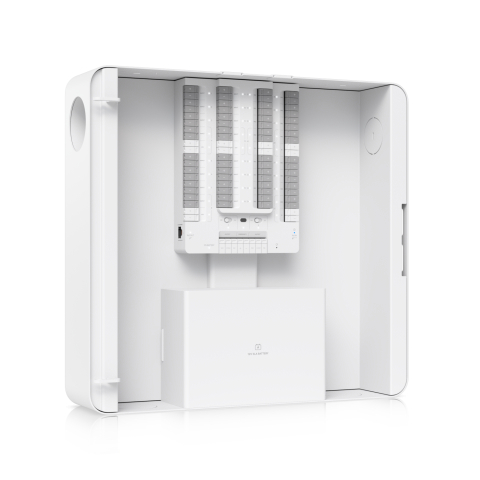

Das UP-AlarmHub-Kit ist ein für den Innenbereich konzipierter Alarm-Hub zur Wandmontage, der die zentrale Anbindung einer Vielzahl von Alarmeingängen in einem einzigen Gerät ermöglicht. Es verfügt über 32 Eingänge für Alarmsensoren sowie einen dedizierten Notfalleingang, wodurch sich strukturierte Alarmsysteme übersichtlich über eine zentrale Einheit verwalten lassen. Die digitalen Eingänge unterstützen Alarmsensoren mit EOL-Widerständen von 1 bis 5,6 kΩ; ein 1-kΩ-Widerstand ist bereits im Lieferumfang enthalten. Dadurch können Sensorkreise innerhalb des unterstützten Widerstandsbereichs überwacht und entsprechend integriert werden.

Für die Steuerung externer Komponenten stehen zwei Relaisausgänge zur Verfügung, die sowohl im Wet- als auch im Dry-Modus betrieben werden können. Im Wet-Modus unterstützen die Relais 12 V DC bei 1 A, während im Dry-Modus bis zu 30 V DC bei 1 A geschaltet werden können. Zusätzlich stellt das Gerät eine Hilfsstromversorgung für Sensoren bereit. Diese ist auf die rechte und linke Seite aufgeteilt und umfasst jeweils drei 12-V-DC-Ausgänge mit einer Gesamtstromstärke von 1 A pro Seite. Durch diese Struktur werden Sensoreingänge, Notfalleingang, Relaisausgänge und Sensorstromversorgung klar voneinander getrennt. Damit eignet sich das Gerät für Alarmsysteme im Innenbereich, bei denen mehrere kabelgebundene Sensoren, relaisgesteuerte Ausgänge und eine zusätzliche Stromversorgung für Sensoren innerhalb einer zentralen Hardwareeinheit zusammengeführt werden sollen.

Der Hub wird über PoE++ oder PoE+++ versorgt und kann zusätzlich mit einer 12-V-SLA-Batterie betrieben werden. Die verfügbare Ausgangsleistung richtet sich nach dem verwendeten PoE-Standard: Bei einer PoE+++-Versorgung stehen bis zu 68 W zur Verfügung, bei PoE++ bis zu 42 W. Die PoE-Schnittstelle umfasst einen PoE++/PoE+++-Eingang mit 54 V DC und einer Eingangsleistung von 60 W beziehungsweise 90 W sowie einen PoE+-Ausgang mit 54 V DC und 30 W. Die maximale Leistungsaufnahme des Geräts beträgt 90 W und definiert den oberen Energiebedarf im Betrieb. Für die angeschlossene SLA-Backup-Batterie steht eine Ladefunktion mit 12 V und 0,3 A zur Verfügung, die den Einsatz der vorgesehenen Batterie unterstützt.

Die Netzwerkanbindung erfolgt über einen 10/100-MbE-RJ45-Port, wodurch sich das Gerät in die unterstützte UniFi-Protect-Umgebung integrieren lässt. Für die lokale Bedienung sind eine Taste zum Zurücksetzen auf Werkseinstellungen sowie zwei Umschalter für den Wet-/Dry-Betrieb vorhanden, die direkt mit den Relaisfunktionen verknüpft sind. Darüber hinaus verfügt das Gerät über W/B-LEDs zur Statusanzeige. Diese Kombination aus Stromversorgung, Netzwerkanschluss und Bedienelementen definiert die grundlegende Infrastruktur für die Einbindung, Konfiguration und den laufenden Betrieb des Alarm-Hubs.

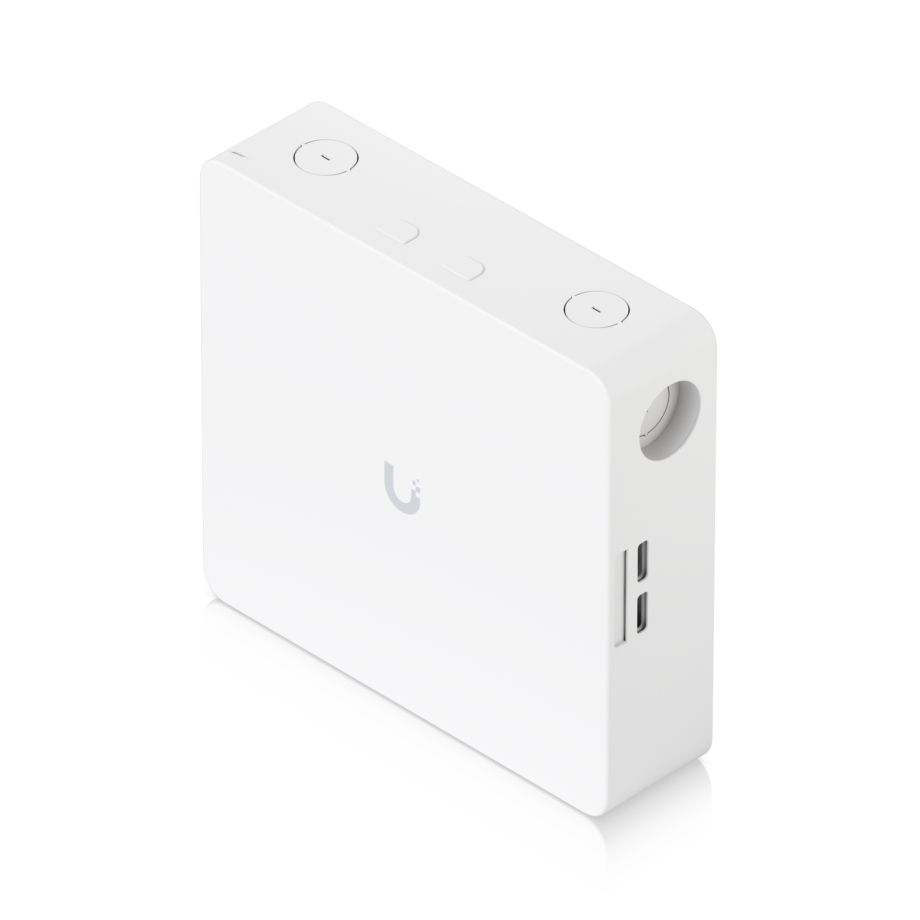

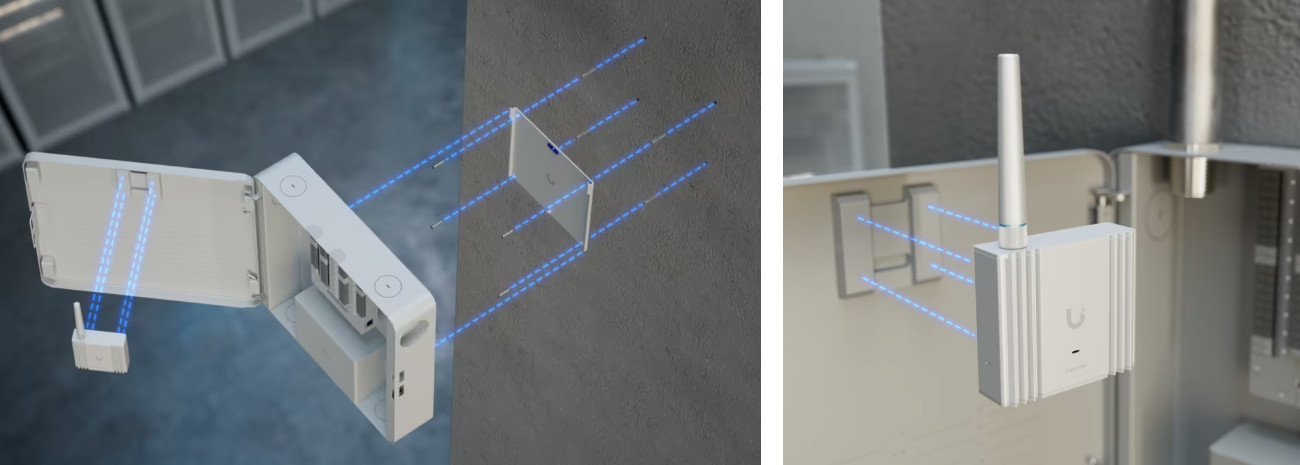

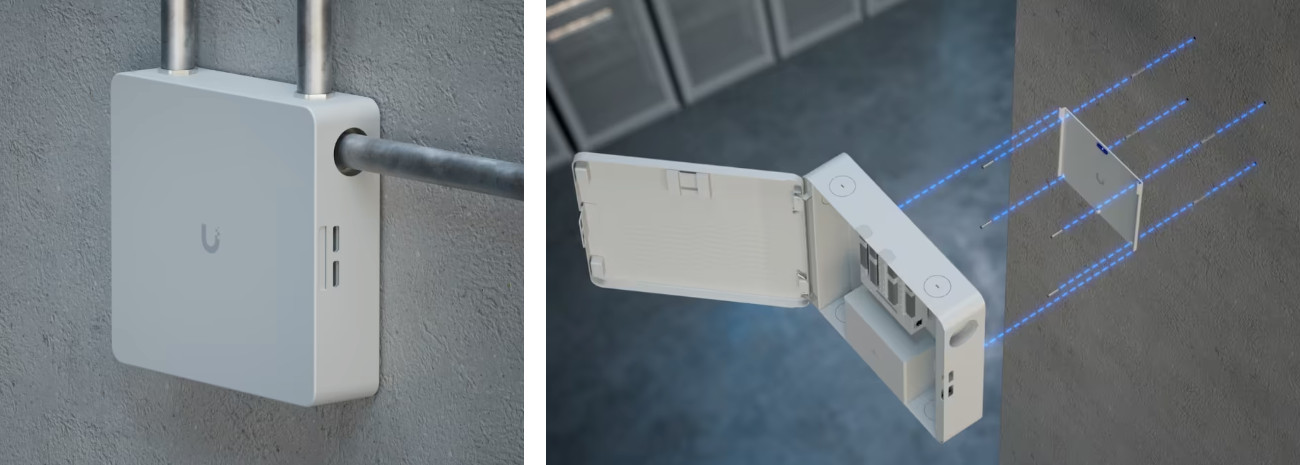

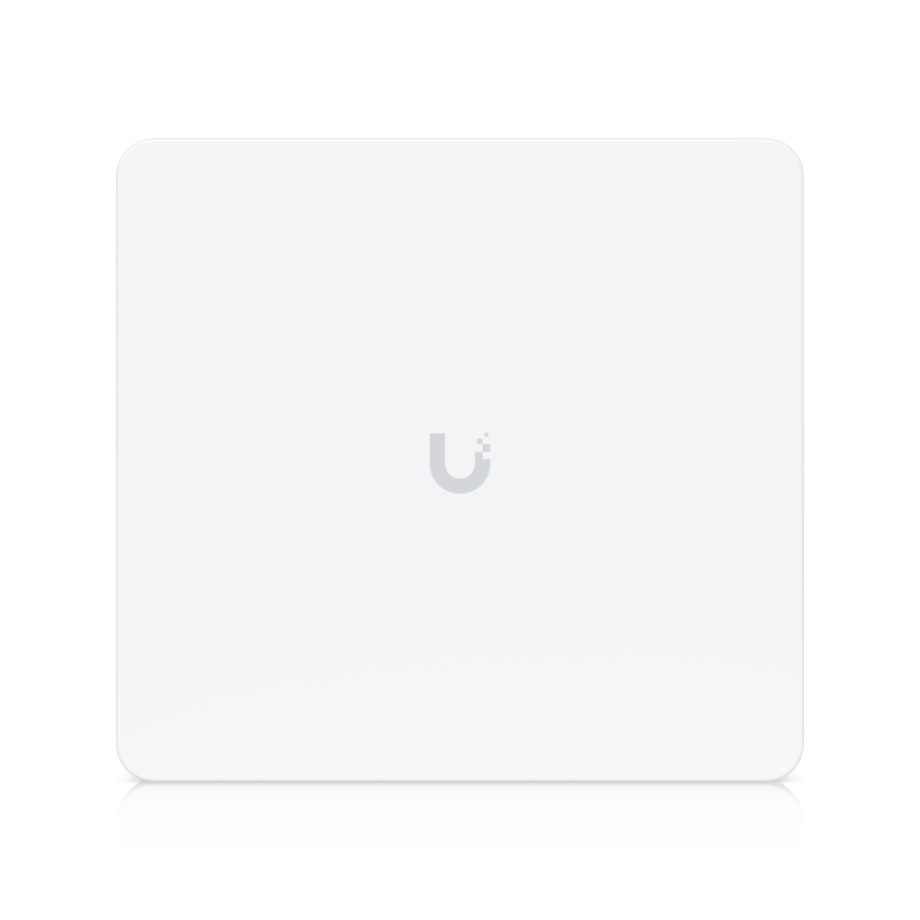

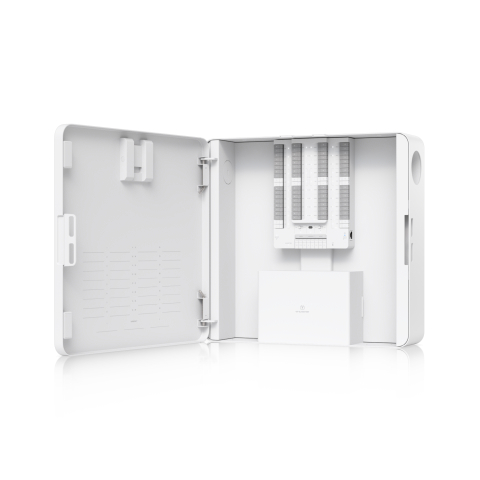

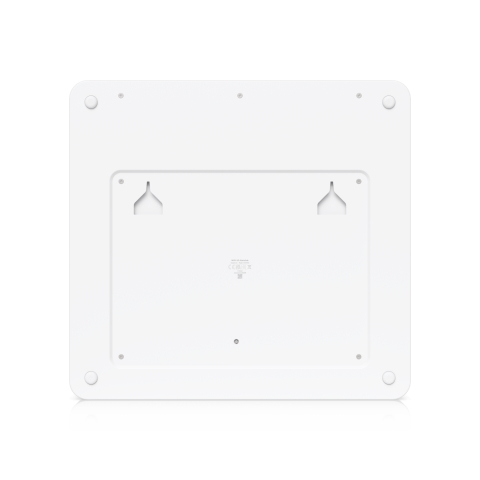

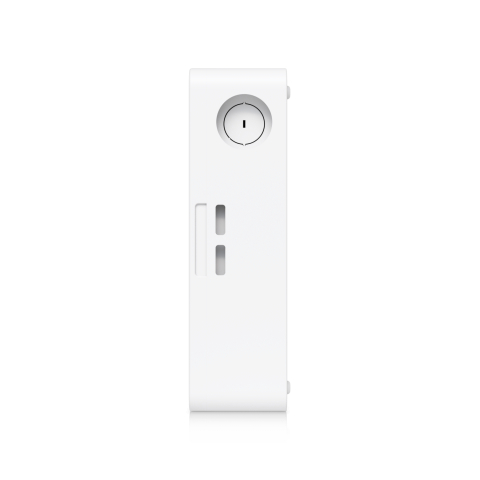

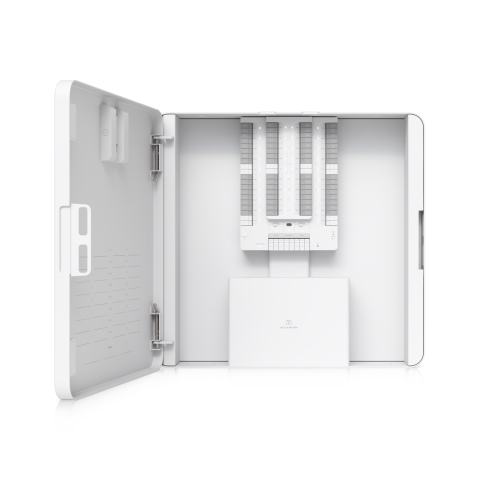

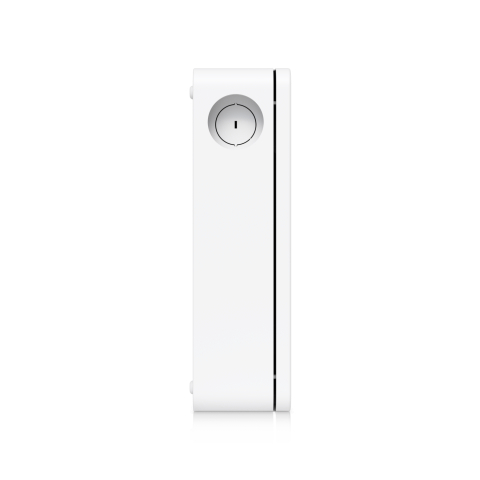

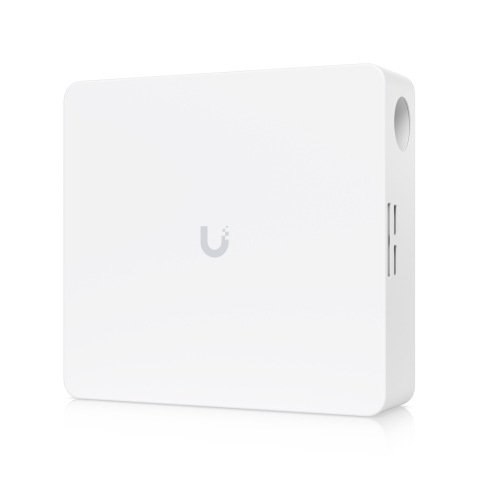

Das UP-AlarmHub-Kit ist für die Installation in Innenräumen vorgesehen und wird an der Wand montiert. Mit Abmessungen von 379 × 355 × 105 mm bietet das Gehäuse ausreichend Platz für die integrierten Eingangs-, Relais-, Stromversorgungs- und Batteriekomponenten. Das Gerät selbst wiegt 8,3 kg, während die Halterung ein Gewicht von 624 g aufweist. Bei der Montage sollten daher sowohl das Gewicht des Hubs als auch das der Befestigungskomponenten berücksichtigt werden. Das Gehäuse besteht aus SGCC-Stahl und wird durch eine Abdeckung aus Polycarbonat ergänzt. Auch das Montagematerial wird aus SGCC-Stahl gefertigt und ist damit auf die Konstruktion des Hauptgeräts abgestimmt.

Der zulässige Betriebstemperaturbereich reicht von -10 bis 40 °C bei einer relativen Luftfeuchtigkeit von 5 bis 95 % ohne Kondensation. Das Gerät ist NDAA-konform und verfügt über CE-, FCC- und IC-Zertifizierungen. Für den Betrieb wird UniFi Protect ab Version 7.0.88 oder neuer unterstützt. Darüber hinaus ist die Nutzung der mobilen UniFi-Protect-App möglich, wobei mindestens Version 3.3.0 für iOS beziehungsweise Version 3.2.0 für Android erforderlich ist. Diese Merkmale definieren die Installationsumgebung, die physische Ausführung sowie die Softwarevoraussetzungen für den vorgesehenen Einsatz des Systems.
