QuMax Omni für RUTX50 – Outdoor-5G-Omni-Antennensystem mit WLAN, GPS & Router-Gehäuse

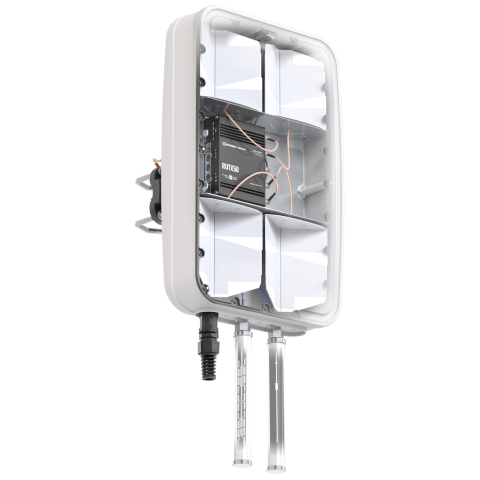

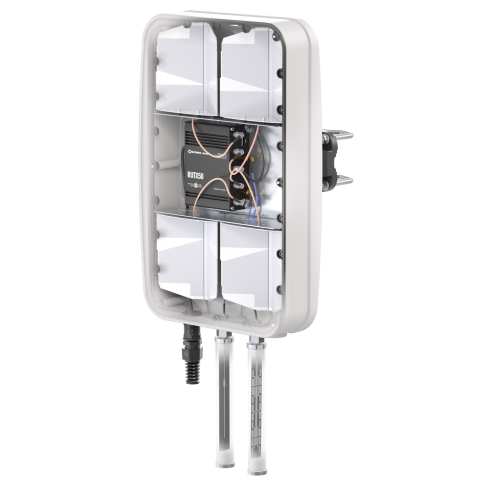

QuMax Omni für Teltonika RUTX50 ist ein integriertes Outdoor-Antennensystem, das eine Multiband-LTE-/5G-Rundstrahlantenne mit 4x4-MIMO, Wi-Fi-Antennen, eine GPS-Antenne sowie ein integriertes Fach für einen kompatiblen Teltonika Router in einem einzigen Gehäuse vereint. Es wurde für die Router Teltonika RUTX50, RUTM51, RUTM54, RUTM55 und RUTM16 entwickelt und ermöglicht eine All-in-One-Installation, bei der Router und Antennensystem gemeinsam in einem wettergeschützten Gehäuse untergebracht sind. Die Mobilfunkantenne deckt einen breiten Frequenzbereich von 617 MHz bis 6,0 GHz ab und unterstützt zahlreiche LTE- und 5G-Frequenzbänder in niedrigen, mittleren und höheren Frequenzbereichen.

Dadurch kann der Router unterschiedliche Mobilfunknetze über das integrierte Antennensystem nutzen. Nicht unterstützt werden LTE Band 32 sowie der Frequenzbereich des 5G-Bands n77 oberhalb von 3800 MHz. Diese Einschränkungen sollten bei der Auswahl des Einsatzbereichs berücksichtigt werden. Dank der omnidirektionalen Antennentechnik wird eine gleichmäßige Rundumabdeckung mit 360° horizontalem Abstrahlwinkel erreicht, sodass keine exakte Ausrichtung erforderlich ist. Das System eignet sich besonders für mobile Anwendungen wie Züge, Busse, Yachten und Wohnmobile, kann aber ebenso zur Verbesserung der Signalqualität in ländlichen Regionen eingesetzt werden.

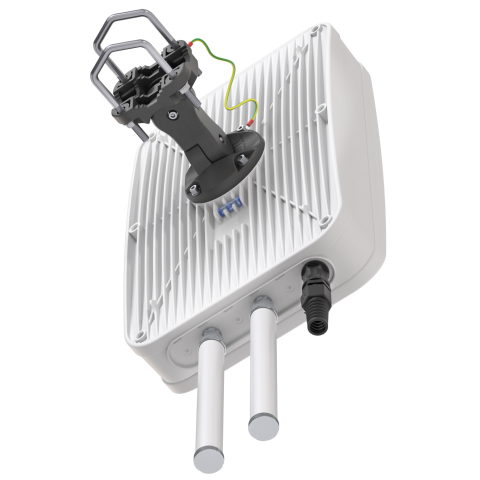

Das Gehäuse wurde für den dauerhaften Außeneinsatz entwickelt und verfügt über die Schutzart IP67. Dadurch sind Router und Antennensystem zuverlässig vor Witterungseinflüssen geschützt und können auch unter anspruchsvollen Umgebungsbedingungen betrieben werden. Der Betriebstemperaturbereich von -40 °C bis 70 °C ermöglicht den ganzjährigen Einsatz bei hohen und niedrigen Temperaturen. Das Gehäuse besteht aus ABS, Aluminium, PTFE und Glasfaser und kombiniert robuste Materialien mit einer stabilen Konstruktion für professionelle Outdoor-Installationen. Die Montage erfolgt mithilfe der mitgelieferten Halterung, die Windgeschwindigkeiten von bis zu 220 km/h standhält. Das Montagesystem eignet sich für Masten mit einem Durchmesser von 25 bis 66 mm und ist damit mit gängigen Mastkonstruktionen kompatibel.

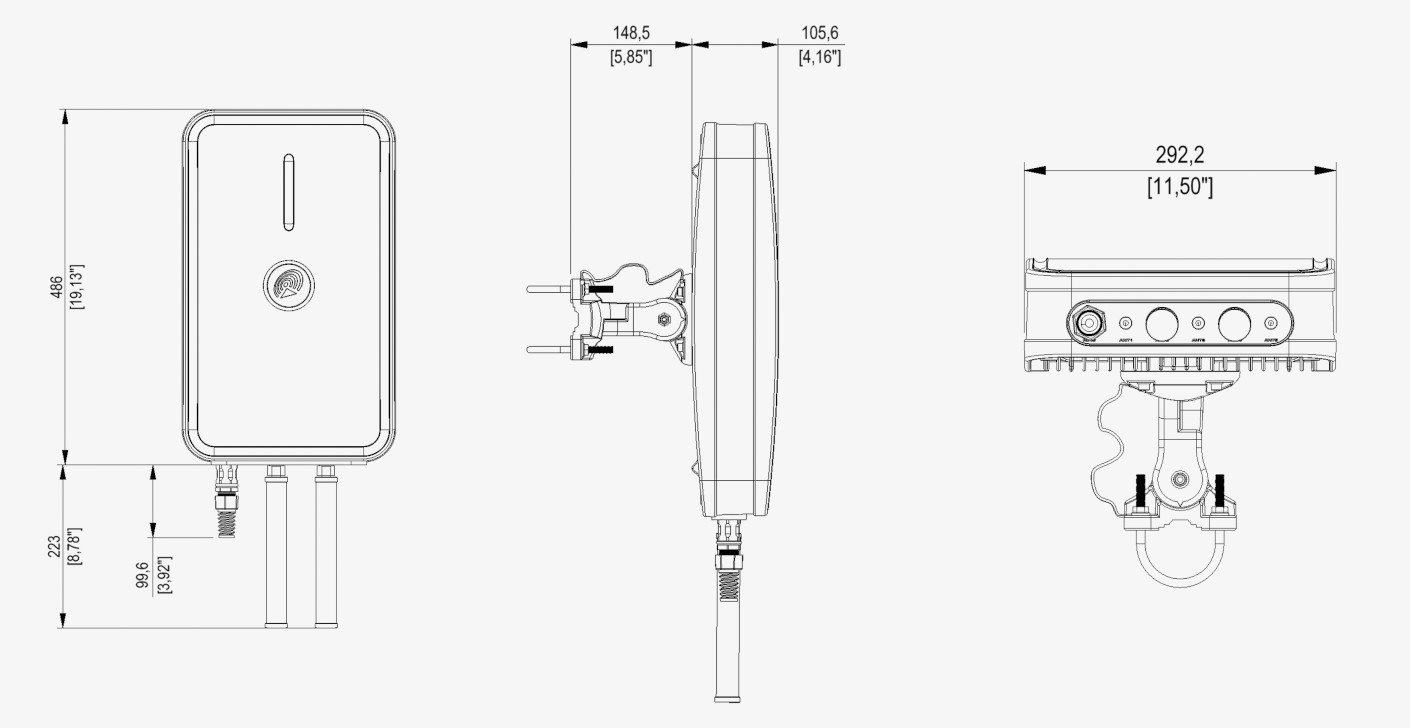

Mit Abmessungen von 486,0 × 292,2 × 105,6 mm und einem Gewicht von 2,5 kg bietet das Gehäuse ausreichend Platz für einen kompatiblen Router und bleibt dennoch für strukturierte Außeninstallationen gut handhabbar. Die integrierten Wi-Fi-Antennen unterstützen die Frequenzbereiche 2,40 bis 2,50 GHz sowie 4,70 bis 6,00 GHz und arbeiten ebenso wie das Mobilfunkantennensystem mit vertikaler Polarisation und einer Impedanz von 50 Ω. Passive-PoE-Unterstützung ermöglicht – bei entsprechend ausgelegter Installation – die gemeinsame Übertragung von Strom und Daten über ein Netzwerkkabel. Der RJ45-Anschluss stellt die kabelgebundene Verbindung zum im Gehäuse installierten Router her.
