APOE08 PoE Injector – 8-Port Fast Ethernet PoE Injector

Der APOE08 ist ein passiver PoE-Injektor mit acht Ports, der bis zu acht passive PoE-Geräte aus einer gemeinsamen Stromquelle versorgt. Er ist für Installationen mit Geräten wie Access Points, IP-Kameras und IP-Telefonen vorgesehen, die über separate RJ45-Ausgänge mit Daten und Strom versorgt werden. Der Injektor unterstützt Datenraten von 10/100 Mbit/s. Die Datenübertragung erfolgt über die RJ45-Pins 1, 2, 3 und 6, während die Stromversorgung über die Pins 4 und 5 für den Pluspol sowie 7 und 8 für den Minuspol erfolgt. Diese Pinbelegung legt fest, wie Daten und Strom über die einzelnen Ausgänge übertragen werden, und muss daher bei der Auswahl der angeschlossenen passiven PoE-Geräte berücksichtigt werden.

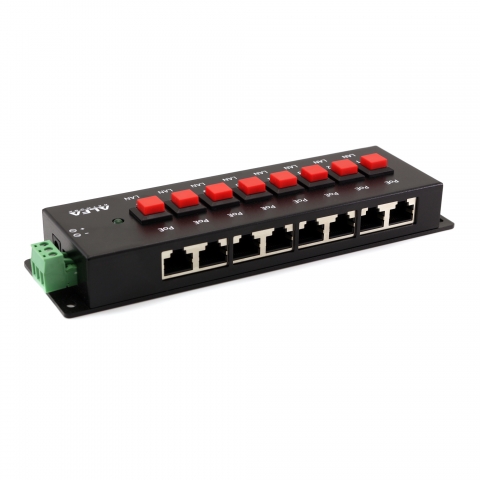

Die Stromversorgung erfolgt mit 12–48 VDC und kann wahlweise über die DC-Buchse oder den Klemmenblock angeschlossen werden. Damit stehen zwei vorgesehene Möglichkeiten zur Versorgung des Injektors zur Verfügung. Für den DC-Eingang wird ein 2,1 × 5,5-mm-Anschluss verwendet; die verfügbare Ausgangsleistung hängt von der eingespeisten Leistung ab. Jeder der acht Kanäle verfügt über einen eigenen Ein-/Aus-Schalter, sodass die Stromversorgung einzelner angeschlossener Geräte unabhängig von den übrigen Kanälen geschaltet werden kann. Diese kanalweise Steuerung ergänzt die gemeinsame Stromversorgung: Eine Quelle speist den Injektor, während jeder Ausgang separat ein- oder ausgeschaltet werden kann. Damit verbindet der APOE08 die zentrale Verteilung passiver PoE-Stromversorgung mit einer unabhängigen Schaltung für acht Ethernet-Verbindungen.
