Industrieller Gigabit-PoE-Injektor mit Überspannungsschutz, APOE03GS

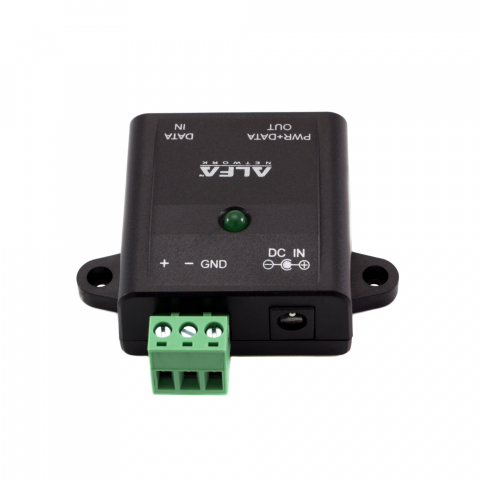

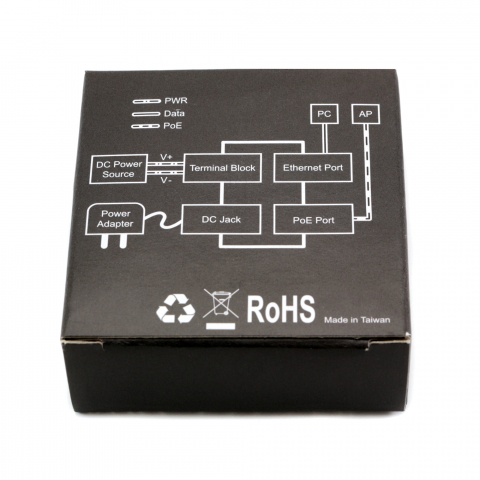

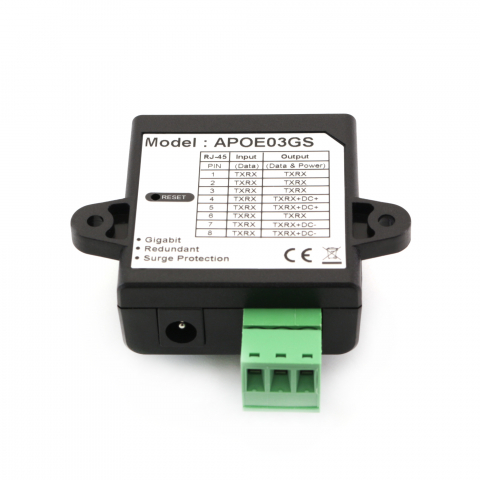

Der APOE03GS ist ein redundanter Single-Port-Gigabit-PoE-Midspan/Injektor zur Versorgung kompatibler PoE-Netzwerkgeräte mit Gleichstrom über eine RJ-45-Verbindung. Er unterstützt 10/100/1000 Base-T Ethernet sowie IEEE 802.3af/at PoE im Mode B, wobei die Stromversorgung über die Pins 4/5 und 7/8 erfolgt. Dadurch können kompatible Geräte wie Wireless Access Points, IP-Telefone und IP-Überwachungskameras über das Netzwerkkabel mit Strom versorgt werden. Der Eingang unterstützt 5-57 V DC, wobei 48 V DC als Nennspannung angegeben sind; die Ausgangsspannung richtet sich nach der Eingangsspannung. Der maximale Eingangs- und Ausgangsstrom beträgt jeweils 1,7 A. Über den Klemmblock kann eine UPS angeschlossen werden, sodass bei einem Ausfall der primären Stromversorgung eine redundante Stromquelle zur Verfügung steht.

Der APOE03GS ist für einen Betriebstemperaturbereich von -35 bis 60 °C ausgelegt und kann bei Temperaturen von -45 bis 70 °C gelagert werden. Die zulässige Luftfeuchtigkeit im Betrieb beträgt 10-90 % ohne Kondensation. Der DC-Stromstecker hat Abmessungen von 2,1/5,5 mm bei einer Länge von 12 ± 0,5 mm; die Polarität ist innen positiv und außen negativ. Das Gehäuse besteht aus schwarzem ABS mit strukturierter Oberfläche und misst 67 × 67 × 24 mm. Mit einem Gewicht von 40 g bleibt das Gerät kompakt und leicht und lässt sich neben kompatiblen Netzwerkgeräten platzieren. Diese elektrischen, umgebungsbezogenen und mechanischen Eigenschaften definieren die Installationsparameter für die Integration des Injektors in PoE-Umgebungen mit Gigabit-Ethernet-Anbindung und Klemmblockanschluss für UPS-gestützte Stromredundanz.
