Alfa IP68 wasserdichter 3-poliger Kabelstecker, 10 A, M17-Panelmontage

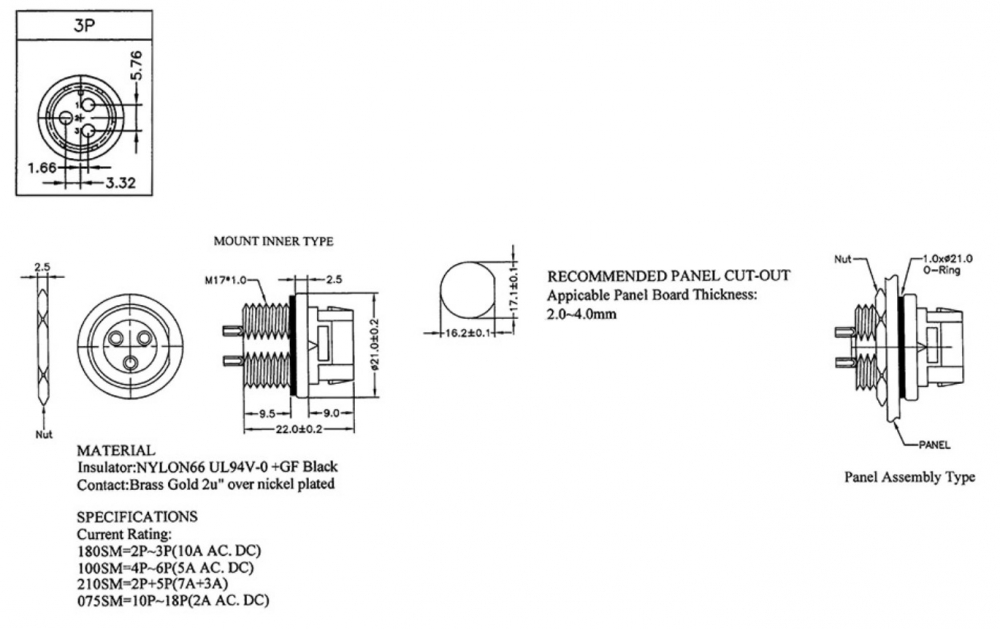

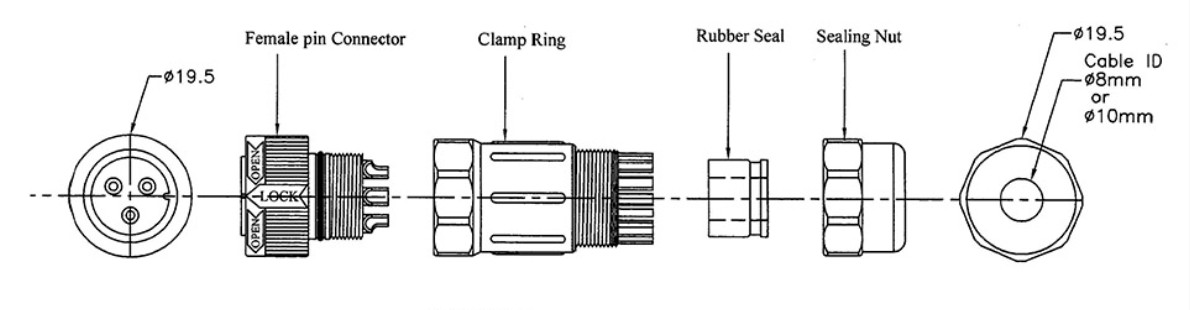

Der AWC08-3 ist ein dreipoliger, wasserdichter Steckverbinder mit Schutzart IP68 für Kabelverbindungen, die zuverlässig gegen Staub und Wasser geschützt werden müssen. Er besteht aus einem fest montierten Gewindeteil und einem passenden Kabelsteckverbinder und ermöglicht dadurch eine lösbare elektrische Verbindung. Die Montage erfolgt durch eine Gehäusewand oder Schalttafel mithilfe eines Gewindes, einer Befestigungsmutter und eines O-Rings. Der Kabelsteckverbinder wird mit Klemmring, Dichtung und Überwurfmutter montiert und bildet so eine abgedichtete Verbindung zum Kabel. Für den Einbau wird eine Montageöffnung mit einem Durchmesser von 17,1 mm empfohlen. Der Steckverbinder ist für Paneele mit einer Stärke von 2,0 bis 4,0 mm ausgelegt und unterstützt Kabel mit einem Innendurchmesser von 8 mm oder 10 mm, sodass sich unterschiedliche Kabelgrößen zuverlässig abdichten lassen.

Das Gehäuse besteht aus schwarzem Nylon 66 mit der Brandschutzklassifizierung UL94 V-0 und Glasfaserverstärkung. Die Kontakte sind aus Messing gefertigt und mit einer 2 µm starken Goldschicht auf einer Nickelschicht versehen, um eine zuverlässige elektrische Verbindung zu gewährleisten. Die dreipolige Ausführung AWC08-3 ist für Ströme bis 10 A ausgelegt und eignet sich damit für Anwendungen mit entsprechender Strombelastbarkeit. Die konfektionierte Kabelseite besitzt eine Gesamtlänge von 57 ± 2 mm, während die Befestigung über ein M17 × 1,0-Gewinde erfolgt. Darüber hinaus ist der Steckverbinder UV-beständig und wird in Taiwan gefertigt. Dank seiner abgedichteten Konstruktion, der lösbaren Kabelverbindung und der Montage durch eine Gehäusewand eignet er sich für Anwendungen, bei denen eine geschützte elektrische Verbindung erforderlich ist.
