Alfa Panel-Innenantenne APA-M25 | Dualband-WLAN-Panelantenne 2,4/5 GHz, 8/10 dBi, RP-SMA

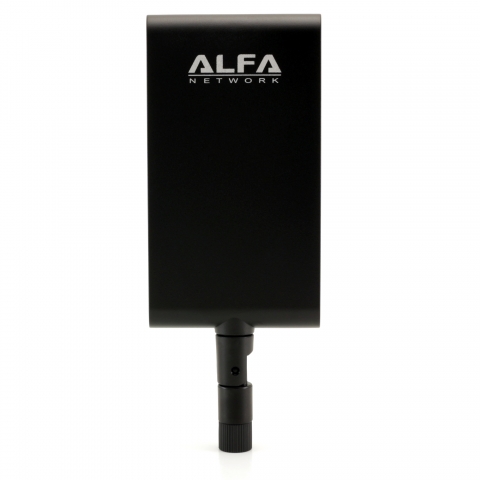

Die APA-M25 ist eine Dual-Band High-Gain Panelantenne für den Innenbereich, die für den Betrieb im 2,4-GHz- und 5-GHz-Band ausgelegt ist. Sie deckt die Frequenzbereiche von 2,4 bis 2,5 GHz sowie von 5,150 bis 5,875 GHz ab und ermöglicht damit den Einsatz einer einzigen Antenne für beide unterstützten Frequenzbereiche, ohne dass separate Single-Band-Antennen erforderlich sind. Die Antenne basiert auf einem gerichteten Patch-Design und bündelt ihre Abstrahlung gezielt in eine bestimmte Richtung, anstatt die Funkenergie gleichmäßig um den Installationspunkt herum zu verteilen. Dadurch spielen Positionierung und Ausrichtung bei der Installation eine wichtige Rolle, da die Antenne für eine gezielte Versorgung eines ausgewählten Bereichs vorgesehen ist. Dasselbe Panel kann somit sowohl für Installationen im 2,4-GHz- als auch im 5-GHz-Band eingesetzt werden und vereinfacht die Antennenauswahl für Dual-Band-Geräte.

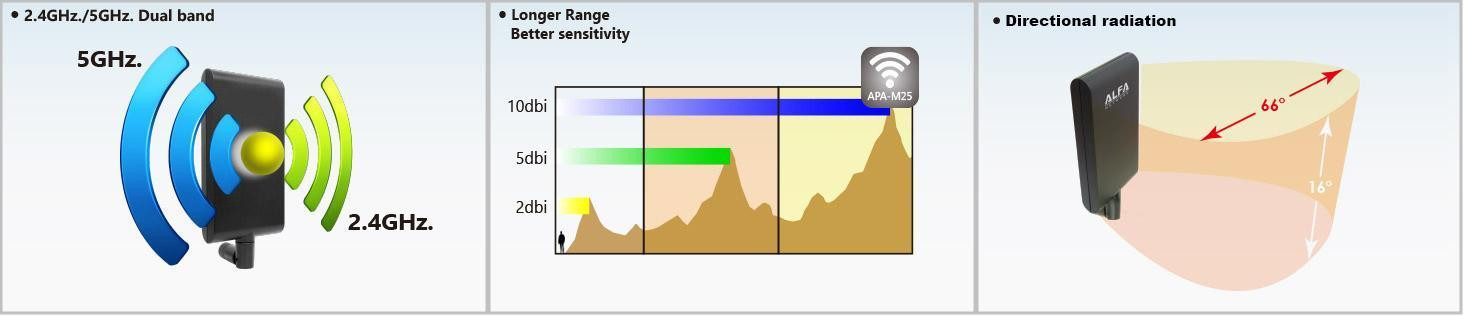

Der Antennengewinn beträgt 8 dBi im 2,4-GHz-Band und 10 dBi im 5-GHz-Band, womit für 5 GHz ein höherer spezifizierter Gewinn zur Verfügung steht. Die lineare vertikale Polarisation bestimmt die erforderliche Ausrichtung der Antenne im Verhältnis zu anderen vertikal polarisierten Funkgeräten. Die angegebene Strahlbreite beträgt vertikal 16 Grad und horizontal 66 Grad, wodurch ein vergleichsweise schmaler vertikaler und ein breiterer horizontaler Abstrahlbereich entsteht. Dieses Richtdiagramm erleichtert es, die Antenne gezielt auf den gewünschten Versorgungsbereich auszurichten und die Abstrahlung außerhalb dieser Richtung zu begrenzen. Ein maximaler V.S.W.R.-Wert von 2.0:1 beschreibt die spezifizierte Anpassung über die unterstützten Frequenzbereiche.

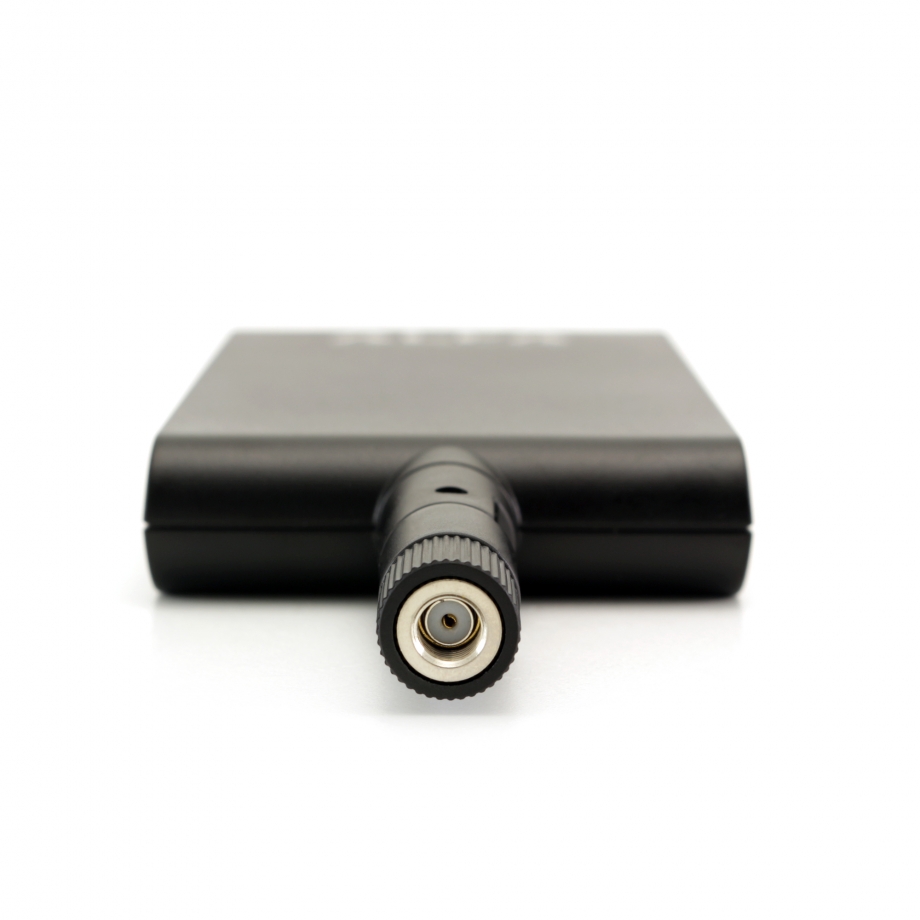

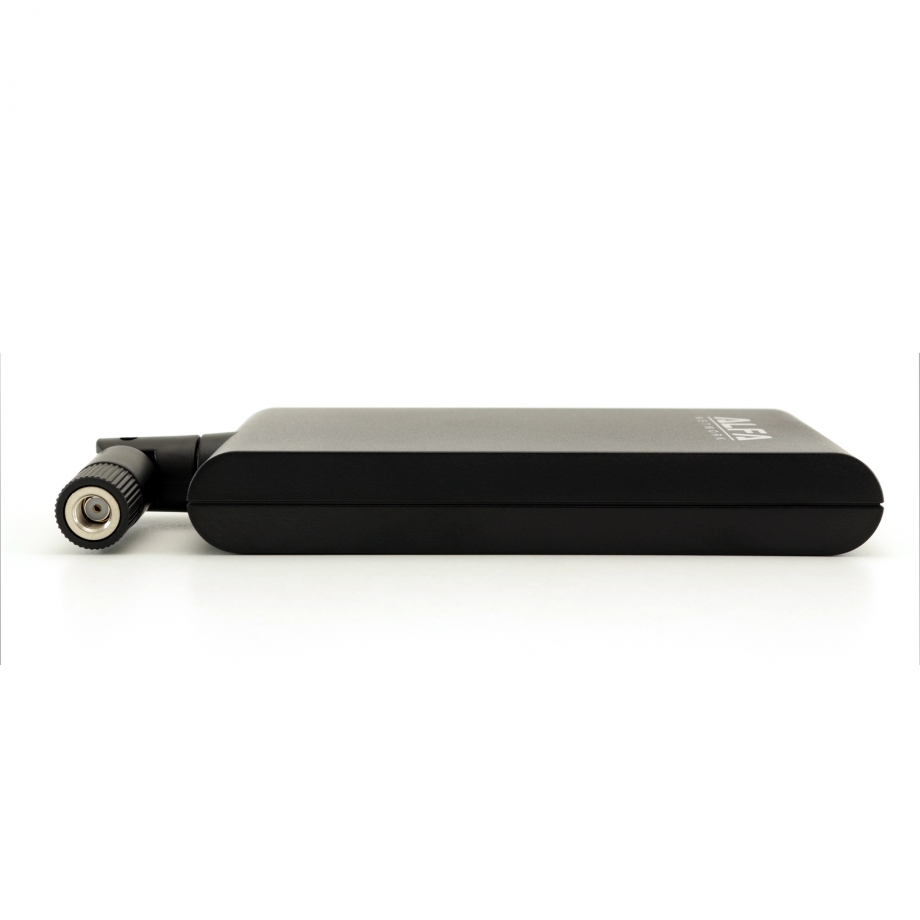

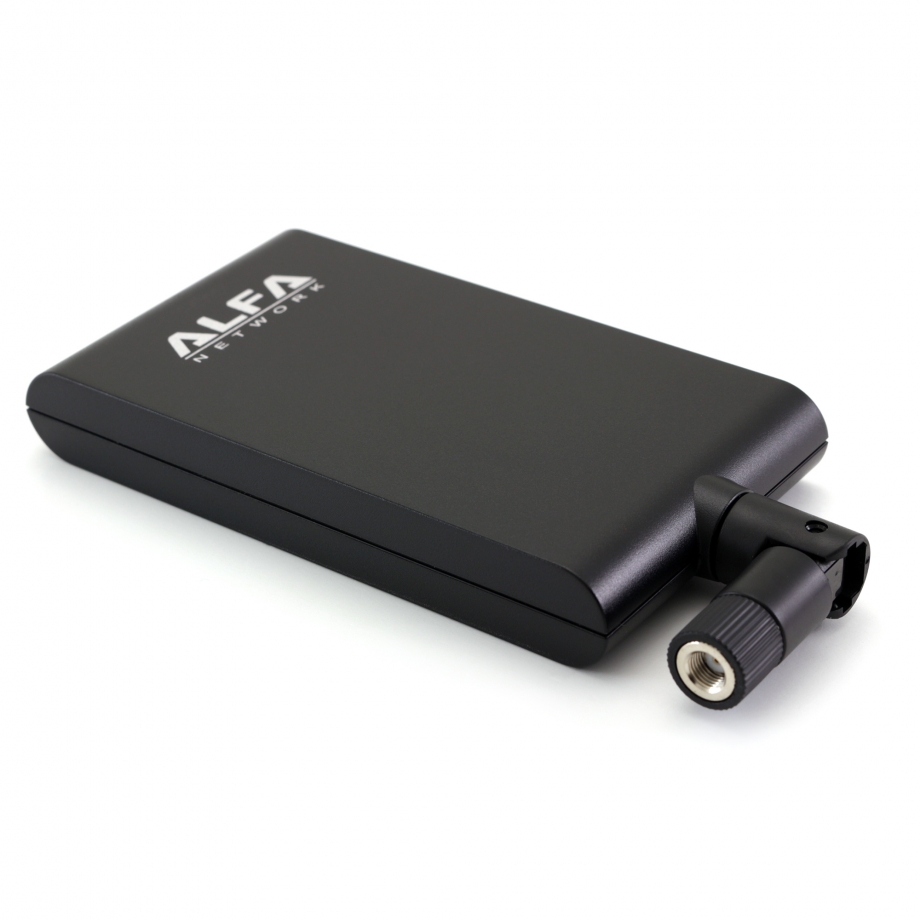

Die APA-M25 verfügt über einen RP-SMA Male Anschluss als RF-Schnittstelle für die Verbindung mit kompatiblen Funkgeräten oder Kabeln mit entsprechendem Gegenstecker. Das Panel misst 167,3 × 66 × 18 mm und bietet damit klare Abmessungen für die Planung der Platzierung in Innenbereichen. Die kompakte rechteckige Bauform erleichtert die Integration in Installationen, bei denen die verfügbare Montagefläche für ein Panel mit einer Höhe von rund 167 mm und einer Breite von 66 mm ausgelegt sein muss. Mit einer Tiefe von 18 mm lässt sich außerdem der benötigte Freiraum rund um das Antennengehäuse und den Anschluss bei der Montage präzise berücksichtigen.

Die Abstrahlcharakteristik der Antenne ist für die unterstützten Frequenzbereiche in den Ebenen XY, YZ und ZX definiert und zeigt, wie sich die Funkenergie um das Panel verteilt. Für 2,4 GHz werden Strahlungsdiagramme bei 2400, 2450 und 2500 MHz dargestellt, während die 5-GHz-Charakteristik mehrere Messpunkte über den unterstützten Frequenzbereich bis 5875 MHz umfasst. Diese Diagramme verdeutlichen, dass sich das Antennenverhalten abhängig von Richtung und Frequenz verändert, was bei der Ausrichtung des Panels innerhalb einer Indoor-Installation berücksichtigt werden sollte. Zusammen mit dem festgelegten Steckertyp und den Gehäuseabmessungen liefern diese Eigenschaften die wesentlichen Informationen für die Planung von Positionierung, Antennenausrichtung und Anschluss an kompatible RF-Geräte, ohne von einer omnidirektionalen Installation auszugehen.
