QuMax XR High Band LTE-Antenne für Teltonika RUT240/950/955/X09/X11

QuWireless QuMax XR LTE High Band kombiniert eine gerichtete LTE-Antenne mit einem Outdoor-Gehäuse, das für die Aufnahme ausgewählter Teltonika-Router vorgesehen ist. Die Richtcharakteristik eignet sich für feste Installationen, bei denen eine Verbindung über größere Entfernung zur Basisstation hergestellt werden soll. QuWireless bezeichnet das Modell als die leistungsstärkste gerichtete LTE-Antenne im eigenen Sortiment. Die Antenne deckt die Frequenzbereiche 694-960 MHz und 2,3-2,7 GHz ab und unterstützt damit die für das Produkt angegebenen LTE- und 5G-Bänder. Innerhalb dieser Bereiche werden die unterstützten LTE-/5G-Bänder über dieselbe integrierte Antennenstruktur abgedeckt und nicht über separate externe Antennen. Der Gewinn beträgt 6 dBi im unteren Frequenzbereich und steigt bei 2,3-2,7 GHz auf 13 dBi, womit die High-Band-Version ihre höchste angegebene Verstärkung im oberen Frequenzbereich erreicht.

Die Dual-X-Pol-Polarisation ist mit einer Impedanz von 50 Ω kombiniert; zugleich verändert sich die Halbwertsbreite abhängig vom Frequenzbereich. Im unteren Band beträgt sie 70°/70°, während sie sich bei 2,3-2,7 GHz auf 30°/30° verengt und die Abstrahlung bei höheren Frequenzen stärker in die vorgesehene Richtung bündelt. Im Gehäuse ist außerdem Platz für originale interne GPS- und WiFi-Antennen von Teltonika, die gemeinsam mit dem Router im selben Gehäuse installiert werden können. Dadurch werden gerichtete LTE-Antenne, Router und optionale interne Teltonika-Antennen in einer gemeinsamen Outdoor-Installation zusammengeführt.

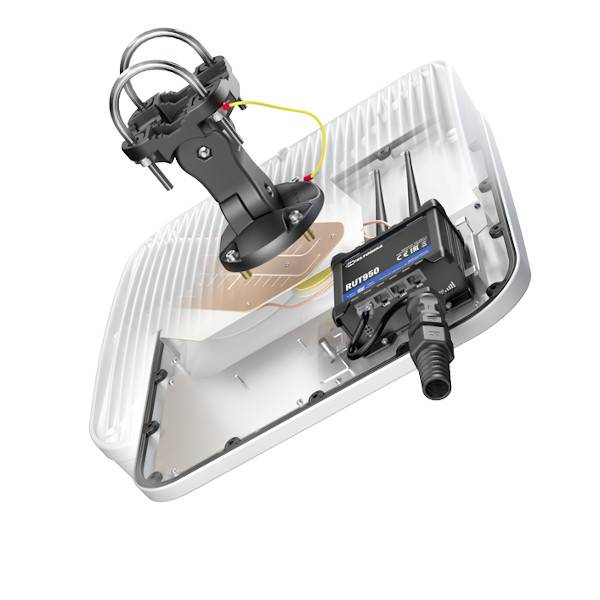

Das Gehäuse des QuMax XR LTE High Band ist für die direkte Integration kompatibler Teltonika-Router ausgelegt, darunter RUT200, RUT240, RUT241, RUT900, RUT901, RUT950, RUT951, RUT955, RUT956, RUTX09 und RUTX11. Der Router wird im IP67-Gehäuse installiert, das für den Außeneinsatz und feste Industrieinstallationen vorgesehen ist. Eine universelle Montagehalterung ermöglicht die Befestigung an Masten mit einem Durchmesser von 25 bis 66 mm; für das Gehäuse wird ein Anzugsdrehmoment von 0,6-0,8 Nm empfohlen. Der spezifizierte Betriebstemperaturbereich reicht von -40 °C bis 80 °C und deckt damit einen breiten Bereich möglicher Umgebungsbedingungen ab.

Die Verbindung erfolgt über RJ45, zusätzlich wird Passive PoE unterstützt, sodass Netzwerkanschluss und Stromversorgung in die Installation eingebunden werden können. Da sich der Router innerhalb des Antennengehäuses befindet, wird das aktive Netzwerkgerät Teil derselben physischen Einheit wie die gerichtete Antenne. Das Gehäuse besteht aus ABS, Aluminium, PTFE und Glasfaser und erfüllt die Schutzart IP67. Zusammen mit dem vorgesehenen Platz für den Router, der Mastmontage und der internen Aufnahmemöglichkeit für originale Teltonika-GPS- und WiFi-Antennen bildet das Gehäuse eine vollständige Montageplattform für die kompatiblen Router- und Antennenkomponenten des QuMax XR LTE High Band Systems.
