JCW401 Kompakte 2 dBi Wi‑Fi-Antenne für 2,4-GHz-Geräte

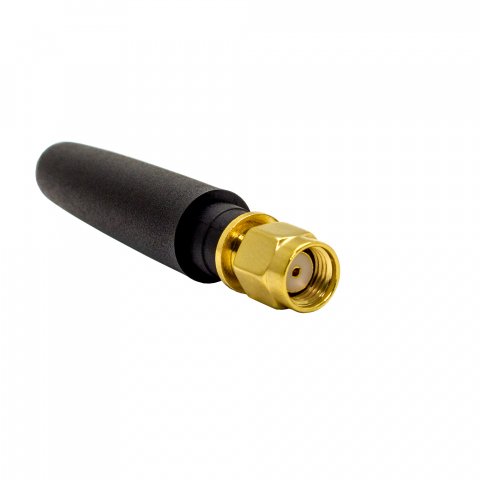

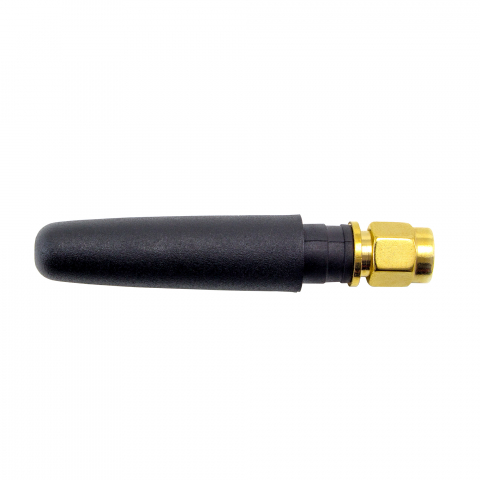

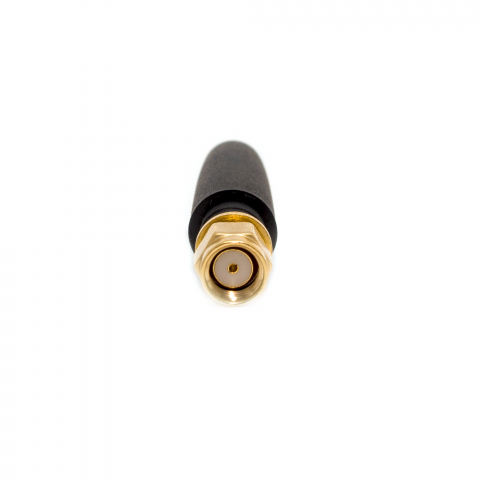

Die JCW401 ist eine kompakte WLAN-Antenne für kompatible Geräte im 2,4-GHz-Frequenzband. Sie deckt den Frequenzbereich von 2400 bis 2483,5 MHz ab und unterstützt damit den vorgesehenen Bereich für drahtlose Kommunikation. Lineare Polarisation, ein Antennengewinn von 2 dBi sowie eine Impedanz von 50 Ohm bilden die wesentlichen elektrischen Eigenschaften und ermöglichen den direkten Anschluss an geeignete WLAN-Geräte. Je nach Ausführung ist die Antenne mit einem RP-SMA-Stecker oder einem anderen Steckertyp erhältlich, sodass sie sich an unterschiedliche Geräteschnittstellen anpassen lässt. Sie ist sowohl in gerader als auch in abgewinkelter Ausführung verfügbar, wodurch sich die Einbaulage flexibel an den verfügbaren Platz oder die Position des Antennenanschlusses anpassen lässt.

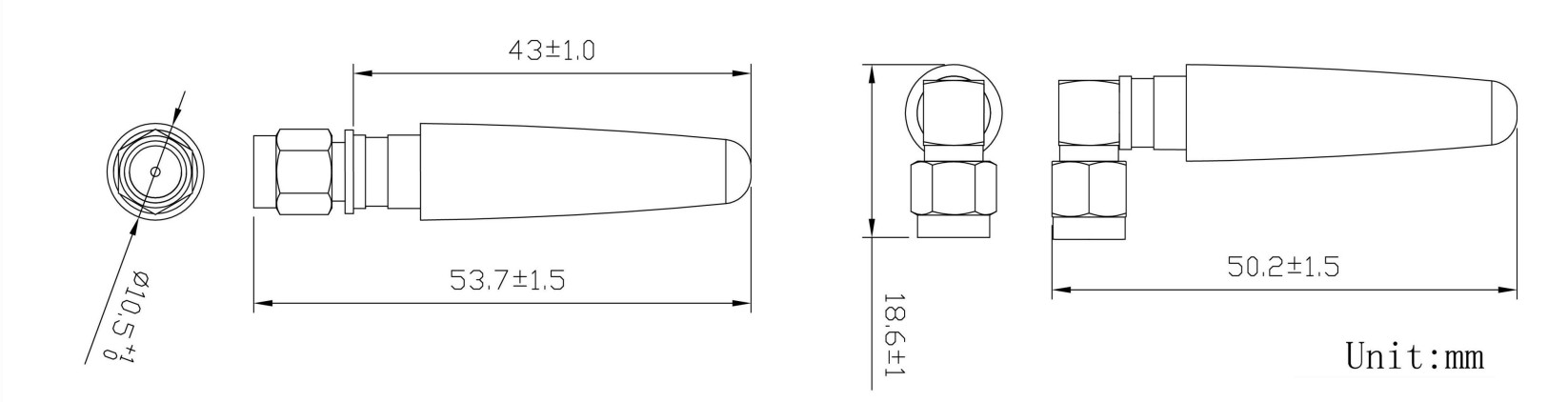

Dank ihres kompakten Gehäuses lässt sich die Antenne unauffällig direkt am Gerät montieren, ohne dass ein separates Anschlusskabel oder eine externe Befestigung erforderlich ist. Die gerade Ausführung ist etwa 53,7 mm lang, während die abgewinkelte Variante eine Höhe von rund 50,2 mm besitzt und den Anschluss um etwa 18,6 mm verlängert. Dadurch kann je nach Einbausituation die passende Bauform gewählt werden. Die JCW401 ist für einen Betriebstemperaturbereich von -40 °C bis +85 °C ausgelegt und eignet sich damit für den Einsatz unter unterschiedlichsten Umgebungsbedingungen. Zudem ist sie für Vibrationen von 10 bis 55 Hz bei einer Amplitude von 1,5 mm über einen Zeitraum von zwei Stunden spezifiziert, was sie auch für Anwendungen mit mechanischen Belastungen geeignet macht. Die RoHS-Konformität bestätigt die Einhaltung der angegebenen Umweltanforderungen.
