Alfa Wi‑Fi 6E PCIe-Karte mit zwei 5-dBi-Dipolantennen | Intel AX210 | Bluetooth 5.2

AIT-AX210 ist eine Erweiterungskarte mit WiFi 6E und Bluetooth 5.2 für Desktop-PCs und basiert auf dem Intel AX210NGW-Modul aus der Intel WiFi 6E (Gig+)/Typhoon Peak-Serie. Sie unterstützt IEEE 802.11 a/b/g/n/ac/ax und arbeitet in den Frequenzbereichen 2,4 GHz, 5 GHz und 6 GHz. Damit stehen mit einem einzigen Adapter alle drei vom Modul unterstützten Frequenzbänder zur Verfügung. Die WiFi-Datenrate beträgt bis zu 2,4 Gbit/s und definiert damit das angegebene Leistungsniveau für kompatible WiFi-Verbindungen. Dank Abwärtskompatibilität kann die Karte außerdem mit früheren unterstützten WiFi-Generationen eingesetzt werden und ist nicht ausschließlich auf IEEE 802.11ax-Netze beschränkt. Alle drei Frequenzbereiche werden vom selben Modul verarbeitet.

Die WiFi 6E-Plattform unterstützt OFDMA, 1024QAM, MU-MIMO, TPC/DFS und TWT und bündelt damit die aufgeführten IEEE 802.11ax-Funktionen in einer einzigen Wireless-Karte. Bluetooth 5.2 ist gemeinsam mit WiFi integriert, sodass der Adapter einem Desktop-System beide Arten der drahtlosen Konnektivität über das Intel-Modul bereitstellt. Unterstützt werden Microsoft Windows 10 und 11 sowie Linux ab Kernel 5.10, womit die vorgesehenen Softwareumgebungen für die Karte festgelegt sind. Die Kombination aus Tri-Band-Betrieb, Unterstützung aktueller und früherer IEEE 802.11-Standards, integriertem Bluetooth und Kompatibilität mit den genannten Windows- und Linux-Versionen macht AIT-AX210 zu einer Einzelkartenlösung, um einem kompatiblen Desktop-PC die unterstützten Wireless-Funktionen hinzuzufügen.

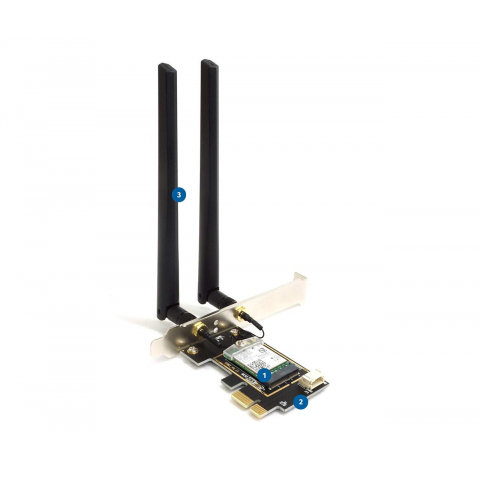

AIT-AX210 verwendet einen PCI Express ×1-Adapter und kann in PCIe ×1-, ×4-, ×8- oder ×16-Steckplätzen installiert werden. Dadurch stehen bei der Auswahl eines kompatiblen Mainboard-Steckplatzes mehrere Optionen zur Verfügung. Die WiFi-Kommunikation erfolgt über PCIe ×1, während Bluetooth über USB 2.0 angebunden wird. Das Intel-Modul selbst besitzt den Formfaktor M.2/NGFF A+E-key 2230 und ist standardmäßig bereits auf der Adapterplatine installiert, sodass das zentrale Wireless-Modul und sein PCIe-Träger vormontiert sind. Der Adapter stellt außerdem zwei RP-SMA Female-Antennenanschlüsse bereit, während das Modul intern zwei IPEX4 (MHF4)-Anschlüsse verwendet. Auf diese Weise wird die externe, abnehmbare Antennenhardware mit dem kompakten M.2-Modul verbunden.

Zum Lieferumfang gehören zwei tri-band Dipol-Rundstrahlantennen mit 5 dBi Gewinn für die Wireless-Verbindung der Karte. Ebenfalls enthalten sind zwei IPEX4 (MHF4) auf RP-SMA Female RF-Pigtail-Kabel, eine Kunststoffabdeckung für die IPEX4 (MHF4)-Anschlüsse, eine Montageschraube für die PCIe-Adapterplatine sowie ein USB 2.0-Kabel für Bluetooth. Diese Komponenten unterstützen die mechanische Installation der Karte, die interne Verbindung zur externen RF-Schnittstelle und die separate Bluetooth-Anbindung über den USB-Bus, die durch das Adapterdesign erforderlich ist. Da das Modul bereits vormontiert ist und Antennen, Pigtails, Abdeckung, Schraube und USB-Kabel gemeinsam mitgeliefert werden, enthält das Set die aufgeführte Hardware für den Einbau in einen kompatiblen Desktop-PC sowie für den Anschluss der WiFi- und Bluetooth-Funktionen.
