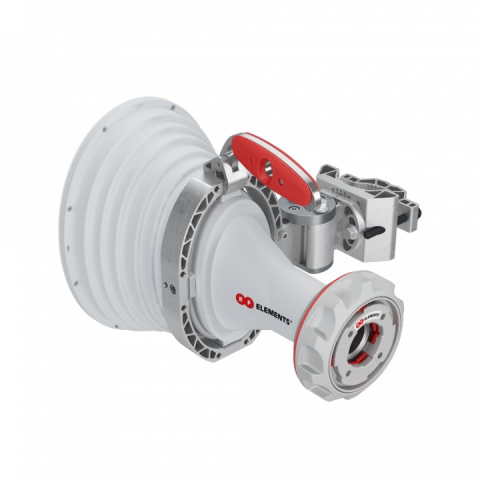

30° asymmetrische Hornantenne mit TwistPort™ | Hochgewinn mit null Nebenkeulen

Die asymmetrischen Hornantennen der RF elements Asymmetrical Horn TP-Serie wurden für die gerichtete Funkabdeckung in Netzwerken mit hoher Gerätedichte entwickelt, in denen eine wirksame Störungsunterdrückung und eine präzise Abstrahlcharakteristik besonders wichtig sind. Zur Serie gehören die drei Modelle AH2030-TP, AH60-TP und AH90-TP, die im Frequenzbereich von 5180 bis 6000 MHz arbeiten. Anders als symmetrische Hornantennen besitzen diese Modelle eine Abstrahlcharakteristik mit einem breiteren horizontalen und einem schmaleren vertikalen Öffnungswinkel. Dadurch lässt sich ein bestimmter horizontaler Sektor abdecken, während die vertikale Abstrahlung stärker begrenzt bleibt. Dies ist besonders bei der Planung der Funkabdeckung in dicht besiedelten Gebieten von Vorteil.

Die Antennen verbinden den hohen Gewinn herkömmlicher Sektorantennen mit der für Hornantennen typischen Unterdrückung von Nebenkeulen. Ihre Abstrahlcharakteristik weist praktisch keine Nebenkeulen auf, wodurch Störungen außerhalb des vorgesehenen Versorgungsbereichs reduziert werden. Antennengewinn und Abstrahlcharakteristik bleiben über den gesamten Betriebsfrequenzbereich weitgehend konstant und tragen so zu einer gleichmäßigen Funkabdeckung bei. Aufgrund dieser Eigenschaften eignet sich die Asymmetrical Horn TP-Serie besonders für Installationen mit einer hohen Dichte an Access Points, für Standorte mit vielen Clients sowie für Umgebungen, in denen mehrere Funkgeräte in unmittelbarer Nähe zueinander betrieben werden. Die Kombination aus asymmetrischer Abstrahlung und wirksamer Störungsunterdrückung ermöglicht es, das Funksignal gezielt auf den gewünschten Bereich auszurichten und gleichzeitig unerwünschte Abstrahlung außerhalb dieses Bereichs zu begrenzen.

Die drei Modelle der Asymmetrical Horn TP-Serie unterscheiden sich in ihren Öffnungswinkeln und im Antennengewinn. Dadurch lässt sich die Abstrahlcharakteristik passend zum jeweiligen Versorgungsbereich auswählen. Bei einem Pegel von −6 dB besitzt die AH2030-TP einen horizontalen Öffnungswinkel von 30° und einen vertikalen Öffnungswinkel von 20°. Damit bietet sie innerhalb der Gruppe die schmalste horizontale Abstrahlung. Bei der AH60-TP beträgt der horizontale Öffnungswinkel 60°, während die AH90-TP einen Winkel von 90° erreicht. Beide Modelle behalten dabei einen vertikalen Öffnungswinkel von 25° bei. So kann je nach Anforderung ein schmalerer oder breiterer horizontaler Sektor abgedeckt werden, ohne dass der vertikale Öffnungswinkel im gleichen Maß zunimmt.

Mit 20,5 dBi besitzt die AH2030-TP den höchsten Antennengewinn der drei Modelle, gefolgt von der AH60-TP mit 17 dBi und der AH90-TP mit 16 dBi. Durch ihren schmaleren Öffnungswinkel eignet sich die AH2030-TP für Installationen, bei denen eine stärker gebündelte, gerichtete Funkabdeckung erforderlich ist. Die AH60-TP und AH90-TP decken dagegen zunehmend breitere horizontale Bereiche ab. Die AH2030-TP verfügt außerdem über die BeamSwitch™-Technologie von RF elements. Durch Vertauschen der Positionen von Griff und Montagehalterung lässt sich die Antenne um 90° drehen. Dadurch entsteht eine alternative Ausrichtung der Abstrahlcharakteristik mit 20° in der horizontalen und 30° in der vertikalen Ebene. Diese zusätzliche Montagemöglichkeit ist besonders dann von Bedeutung, wenn die gewünschte Abdeckungsgeometrie von der Standardausrichtung abweicht.

Alle drei Antennen verwenden das TwistPort™-Anschlusssystem von RF elements. Dabei handelt es sich um einen Wellenleiteranschluss mit Schnellverriegelung, bei dem die Verbindung durch Drehen und Einrasten hergestellt wird. Anstelle herkömmlicher koaxialer Antennenanschlüsse ermöglicht TwistPort die Verbindung mit kompatiblen Funkgeräten über einen passenden TwistPort™-Adapter. Mit dem entsprechenden TPA-Adapter lassen sich zahlreiche Funkgeräte anderer Hersteller anschließen. Daher ist die Auswahl des richtigen Adapters bei der Zusammenstellung von Funkgerät und Antenne besonders wichtig. Obwohl sich die Modelle AH2030-TP, AH60-TP und AH90-TP hinsichtlich ihrer Abstrahlcharakteristik und Bauform unterscheiden, verwenden sie alle dasselbe Anschlusssystem.

Die Antennen sind für den Außeneinsatz ausgelegt und verfügen über die Schutzart IP55 sowie eine Halterung für Masten mit einem Durchmesser von 40 bis 80 mm. Über die Montagehalterung lassen sie sich sowohl vertikal als auch horizontal um jeweils ±20° verstellen. So kann die Hauptstrahlrichtung nach der Installation auf den gewünschten Versorgungsbereich ausgerichtet werden. In der Konstruktion kommen Aluminiumbauteile und Verbindungselemente aus Edelstahl zum Einsatz. Die Antennengehäuse bestehen unter anderem aus UV-beständigen Materialien. Alle drei Modelle sind für Betriebstemperaturen von −35 °C bis +60 °C ausgelegt und halten Windgeschwindigkeiten von bis zu 160 km/h stand. Bei der AH2030-TP sorgt zusätzlich ein Ring aus stranggepresstem Aluminium für eine höhere Stabilität der Antennenbefestigung und erleichtert die Drehung mithilfe von BeamSwitch™. Dank dieser gemeinsamen Montage- und Umwelteigenschaften lassen sich die Modelle mit unterschiedlichen Öffnungswinkeln nach einem einheitlichen Prinzip anschließen und ausrichten.
