Ubiquiti UniFi Access G3 Aufzug-Starterkit mit Elevator Hub, G3 Reader, PoE-Extendern und Access Cards

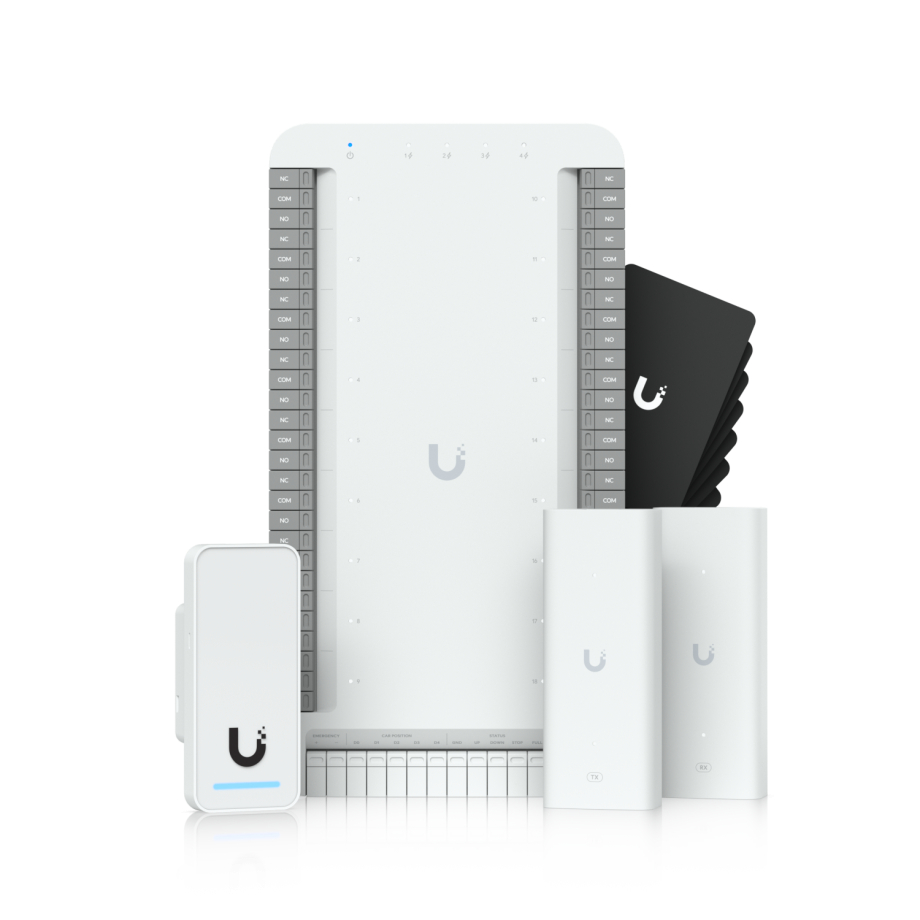

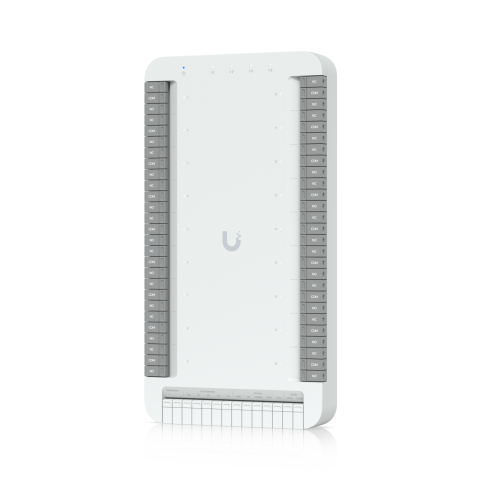

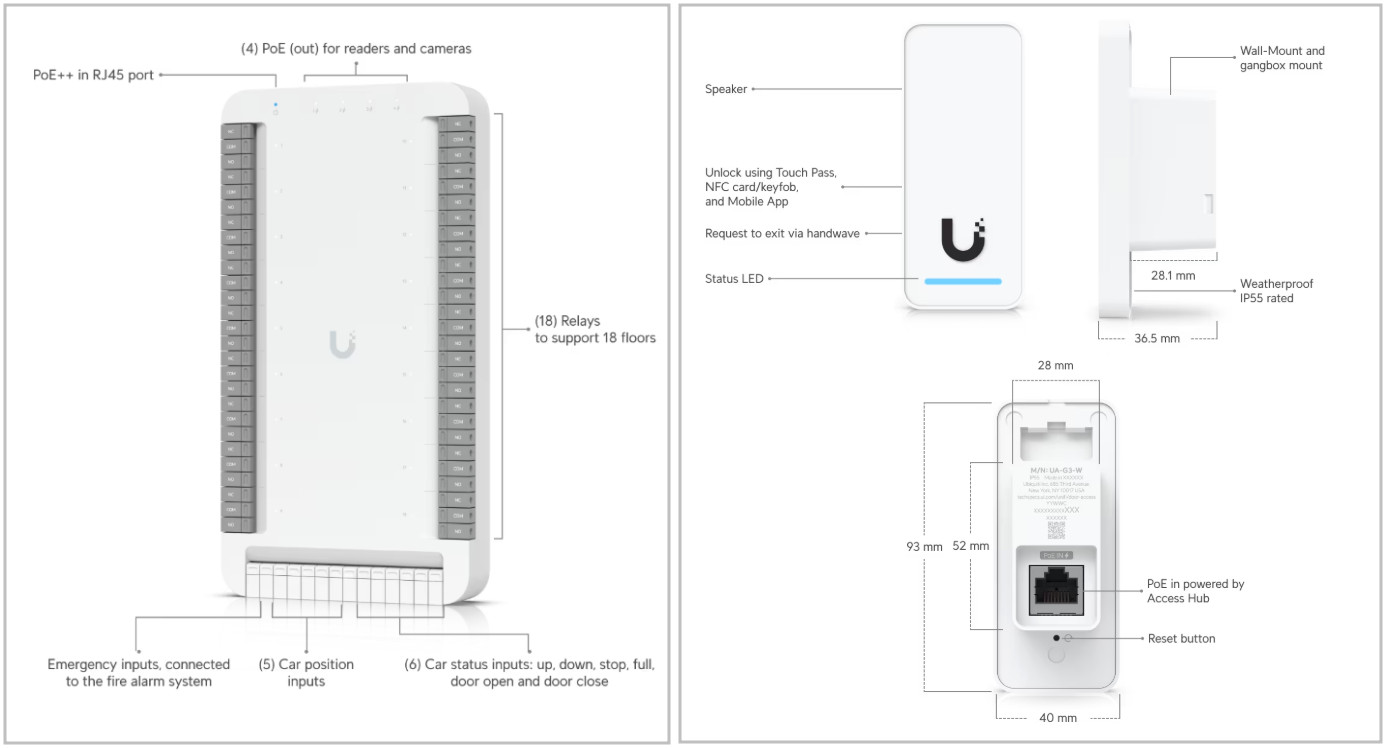

UA-G3-SK-Elevator ist ein UniFi Access Set zur Zutrittskontrolle für Aufzüge. Es besteht aus einem Elevator Hub, einem G3 Reader, zwei 2-wire PoE Extenders und zehn Access Cards. Der Hub ist für die Zutrittssteuerung in Aufzugsanlagen ausgelegt und verfügt über 18 Relaisausgänge sowie eine maximale Benutzeranzahl von 6.000. Damit können Zutrittsberechtigungen für mehrere Etagen zentral verwaltet werden. Zu den digitalen Eingängen gehören Anschlüsse für Notfall, Kabinenposition, Kabinenstatus und Türstatus. Dadurch kann der Controller Statusinformationen des Aufzugs erfassen und gleichzeitig den relaisbasierten Zutritt steuern. Zusätzlich sind zehn kostenlose Touch Passes mit einer Laufzeit von einem Jahr enthalten, die neben den mitgelieferten physischen Zutrittskarten eine weitere dokumentierte Berechtigungsoption bieten.

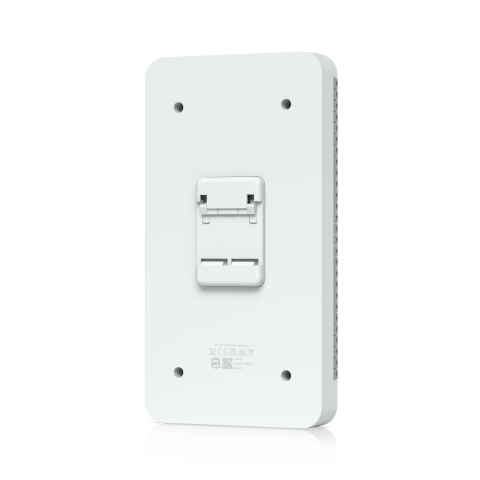

Der Elevator Hub wird über PoE++ mit Strom versorgt und stellt vier PoE+ Ausgänge mit bis zu 30 W pro Port und maximal 45 W Gesamtleistung bereit. Damit bildet er die zentrale Stromversorgung innerhalb des Sets und kann angeschlossene Zutrittskomponenten direkt versorgen. Für die Netzwerkanbindung stehen vier 10/100/1000 Base-T Schnittstellen sowie eine separate 10/100/1000 Base-T Management-Schnittstelle zur Verfügung. Die Verwaltung erfolgt über UniFi Access. Der Hub ist für einen Betriebstemperaturbereich von -10 bis 40 °C und eine nicht kondensierende Luftfeuchtigkeit von 5 bis 95 % ausgelegt. Damit sind die dokumentierten Umgebungsbedingungen für die Installation klar definiert.

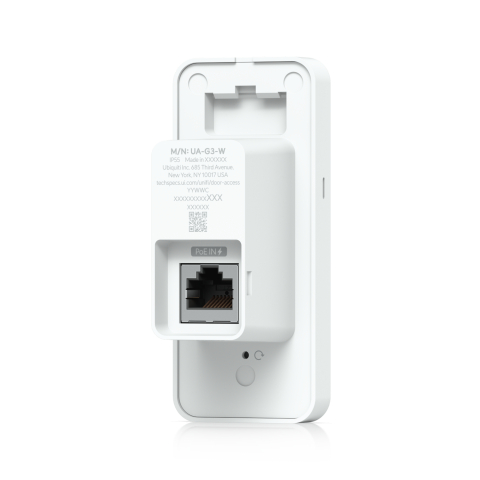

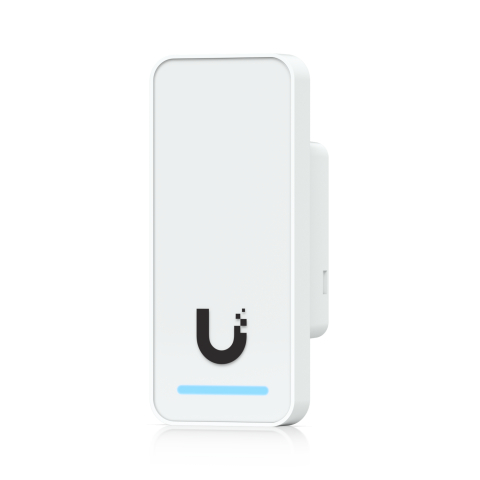

Der G3 Reader bildet die benutzerseitige Zutrittsschnittstelle des Sets und unterstützt mehrere dokumentierte Berechtigungsverfahren. NFC-Karten und Keyfobs können direkt verwendet werden, während Touch Pass, Apple/Google Wallet und Mobile Unlock zusätzliche Möglichkeiten zur Bereitstellung von Zugangsdaten bieten. Darüber hinaus unterstützt der Reader eine Handwave Request to Exit Funktion, bei der der integrierte Näherungssensor für die Interaktion genutzt wird. Die Netzwerkanbindung erfolgt über einen 10/100 MbE RJ45-Port; zusätzlich werden BLE 4.1 und NFC unterstützt. Die Stromversorgung erfolgt über PoE bei 48 V DC. Damit sind Zutrittsfunktion, Netzwerkverbindung und Stromversorgung in einem einzigen Reader zusammengefasst, der sowohl im Innen- als auch im Außenbereich eingesetzt werden kann.

Für die Montage unterstützt der G3 Reader die Installation in der Wand oder in einer Gang Box; die Montage in einer Junction Box ist optional möglich. Die Schutzart IP55 entspricht dem dokumentierten Einsatz im Innen- und Außenbereich und ist insbesondere relevant, wenn der Montageort nicht vollständig vor äußeren Einflüssen geschützt ist. NFC arbeitet mit 13,56 MHz und einer Lesereichweite von weniger als 30 mm. Unterstützt werden ISO/IEC 14443A, 14443B, 15693 und 18092, MIFARE Classic, MIFARE DESFire, Sony FeliCa im ID-only-Betrieb, NFC Forum Tag Types sowie ECP 2.0. Ein Lautsprecher und R/G/B/W-LEDs ergänzen die lokale Benutzerinteraktion. Die Verwaltung des Readers erfolgt ebenfalls über UniFi Access.

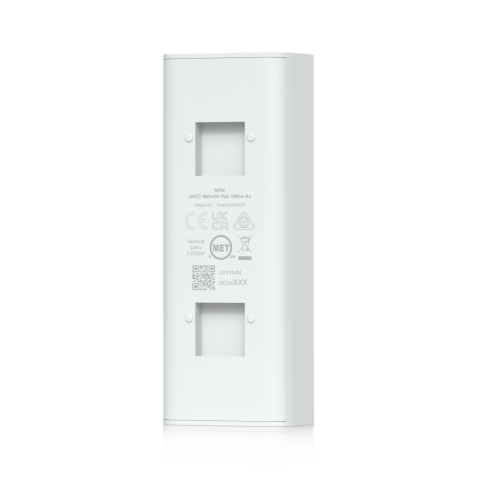

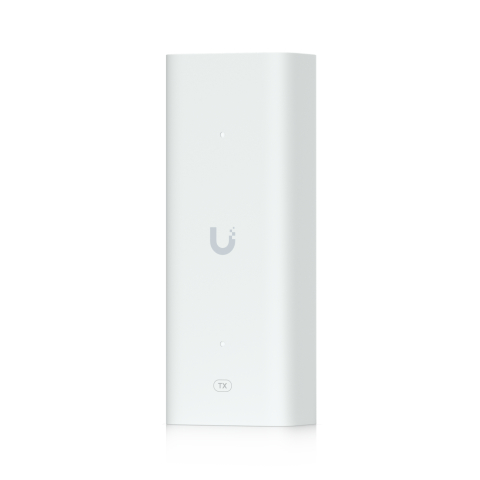

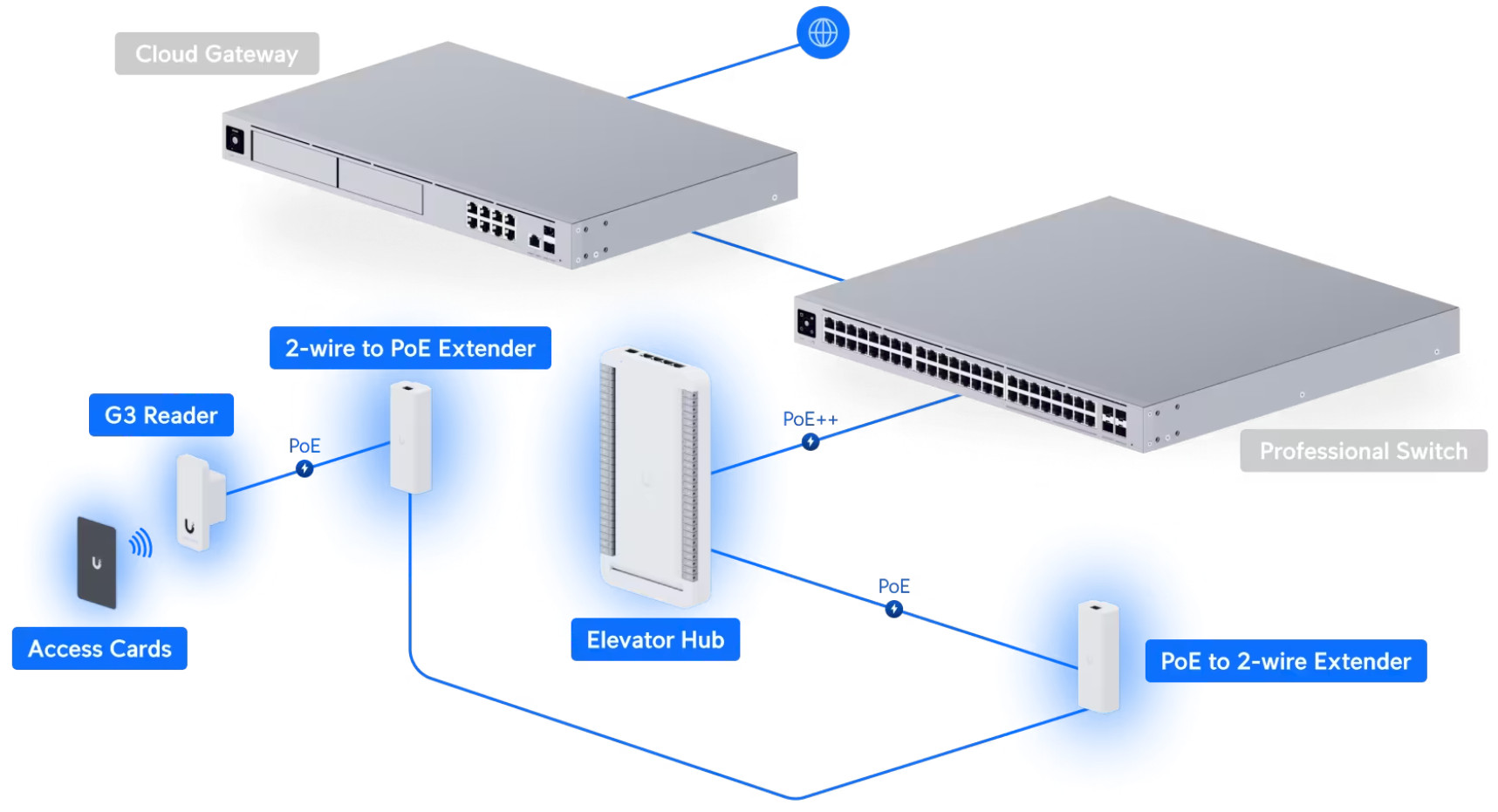

Die beiden enthaltenen 2-wire PoE Extenders verbinden Komponenten der Aufzugsinstallation dort, wo Netzwerkdaten und PoE-Strom über eine Zwei-Draht-Verbindung übertragen werden sollen. Das Extender-Paar kombiniert 10/100 MbE mit HomePlug AV und stellt damit eine dokumentierte Verbindungsmethode bereit, die sich von einer ausschließlich direkten Ethernet-Verbindung unterscheidet. Die Senderseite wird über PoE++ mit 50 V DC und maximal 1,2 A versorgt, während die Empfängerseite einen PoE+ Ausgang mit 48 V DC und 0,72 A bereitstellt. Dadurch übernehmen die Extender eine aktive Funktion innerhalb des Strom- und Datenpfads des Sets und transportieren die Verbindung zwischen den vorgesehenen Installationspunkten.

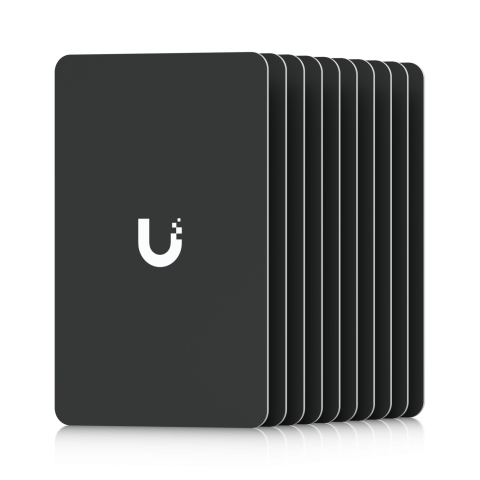

Zum Lieferumfang gehören außerdem zehn Access Cards für den kartenbasierten Zutritt. Die Karten entsprechen dem Format ISO 7810 ID-1 und arbeiten mit NFC bei 13,56 MHz. Als NFC-Technologien kommen ISO/IEC 14443 Type A und MIFARE DESFire zum Einsatz; zusätzlich verwenden die Karten das proprietäre UniFi Access Sicherheitsprotokoll. Extender und Access Cards erfüllen damit zwei unterschiedliche unterstützende Aufgaben innerhalb des Systems: Die Extender übertragen Netzwerk und Strom zwischen den Installationspunkten, während die Karten als physische NFC-Zugangsdaten für Benutzer dienen. Das Set umfasst somit sowohl die erforderliche Verbindungshardware für den aktiven Zutrittspfad als auch einen Satz physischer Zugangsdaten für die dokumentierten Reader-Funktionen.
