Mimosa N5-X16 16 dBi Hornantenne für C5x | 4900–6400 MHz

Die Mimosa N5-X16 ist eine modulare Hornantenne, die speziell für den Einsatz mit dem Mimosa C5x Funkgerät entwickelt wurde und dessen integrierte Antennenkonfiguration um eine Variante mit 16 dBi Gewinn ergänzt. Sie gehört zur N5-X Familie mit Twist-On-Anschluss, die für den C5x Betrieb im erweiterten Frequenzbereich von 4,9–6,4 GHz ausgelegt ist, soweit dies die jeweiligen lokalen Vorschriften zulassen. Durch die direkte Verbindung über die Mimosa N5-X Twist-On-Schnittstelle bleibt das integrierte Konzept der C5x Plattform erhalten, während gleichzeitig eine andere Antennencharakteristik und Gewinnstufe zur Verfügung steht. Die Dual-Slant-Polarisation mit 45° entspricht der Konfiguration innerhalb der gesamten N5-X Familie und macht die Antenne zu einem fest definierten Bestandteil des modularen C5x Systems statt zu einer separaten universellen HF-Komponente.

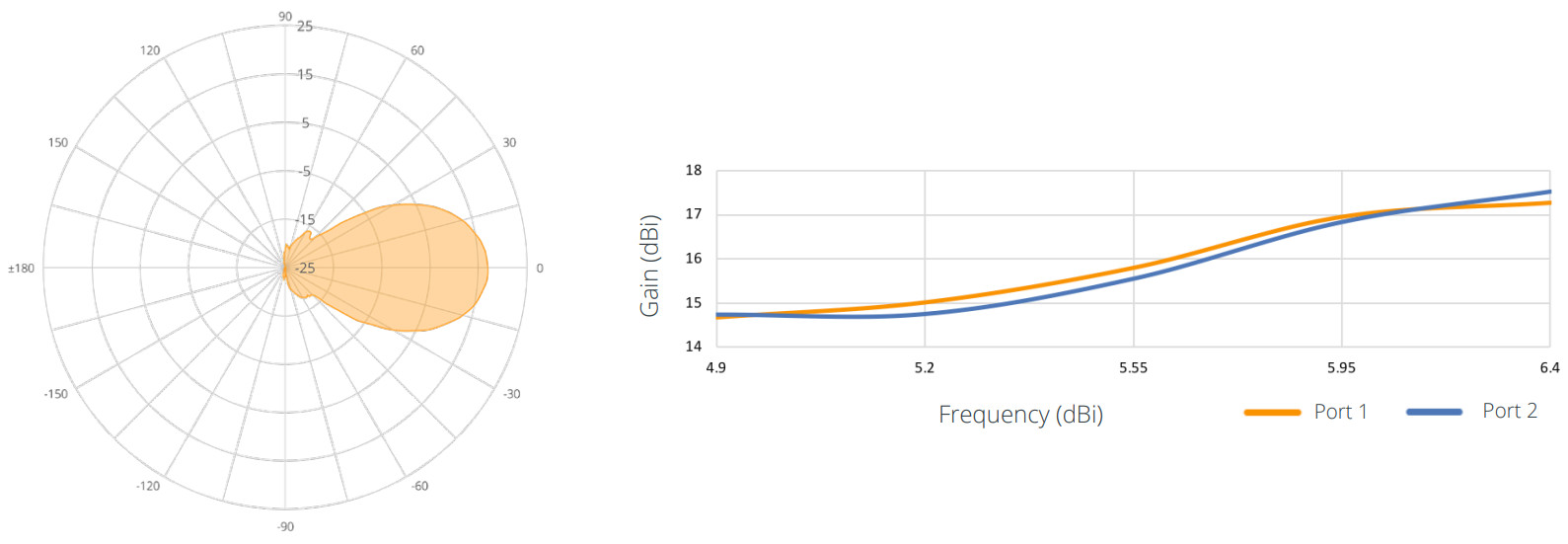

Mit einer symmetrischen 3-dB-Strahlbreite von 22° erzeugt die N5-X16 ein deutlich stärker gebündeltes Strahlungsdiagramm als die native 8-dBi-Antennenkonfiguration des C5x Funkgeräts. Ein minimales Vor-/Rückverhältnis von 50 dB und ein minimales Vor-/Seitenverhältnis von 43 dB beschreiben zusätzlich, wie stark die Antenne die HF-Energie in Richtung der Hauptkeule konzentriert und gleichzeitig Abstrahlung nach hinten und zu den Seiten begrenzt. Mimosa beschreibt die N5-X Familie ausdrücklich als auf eine bessere Störisolierung durch hohe Nebenkeulenunterdrückung optimiert. Damit positioniert sich die N5-X16 als gezielt ausgerichtete 16-dBi-Option innerhalb des breiteren modularen Antennensystems für C5x.

Die N5-X16 ist eine von vier modularen Twist-On-Antennenoptionen für den C5x und ergänzt die Varianten mit 12, 20 und 25 dBi. Dieses modulare Konzept ermöglicht es, dieselbe C5x Funkplattform mit unterschiedlichen Antennenkonfigurationen zu kombinieren und dabei die direkte mechanische und HF-Verbindung über die dafür vorgesehene N5-X Schnittstelle beizubehalten. Die N5-X16 ist als Hornantenne ausgeführt, wiegt 0,61 kg und besitzt einen Durchmesser von 160 mm bei einer Tiefe von 116 mm. Diese Abmessungen sind für die physische Installationsplanung relevant, während die Antenne direkt mit dem kompatiblen Funkgerät verbunden bleibt und keine separate Antennenzuleitung erfordert. Das Twist-On-Konzept erleichtert außerdem den Wechsel der Antennenkonfiguration innerhalb des C5x Systems.

Die mechanische Auslegung der N5-X16 und des kompatiblen C5x Funkgeräts ist auf den Außeneinsatz abgestimmt. Für die Antenne ist eine Windbeständigkeit bis 200 km/h angegeben; die Windlast beträgt 5,13 kg bei 160 km/h. Der C5x ergänzt dies durch ein Aluminium-Druckgussgehäuse mit UV-beständiger Beschichtung, zwei integrierte Mastbefestigungsbänder und einen Erdungsanschluss. Die Schutzart IP55 und der Betriebstemperaturbereich von −40 °C bis +55 °C definieren die Umgebungsbedingungen für die Funkplattform. Über die Mimosa N5-X Twist-On-Schnittstelle wird die N5-X16 direkt in die C5x Installation integriert. Antenne und Funkgerät verbinden damit gerichtete HF-Eigenschaften, Außenschutz, Montageelemente und einen modularen Systemaufbau in einer gemeinsamen Lösung.
