Alfa HaLow-R

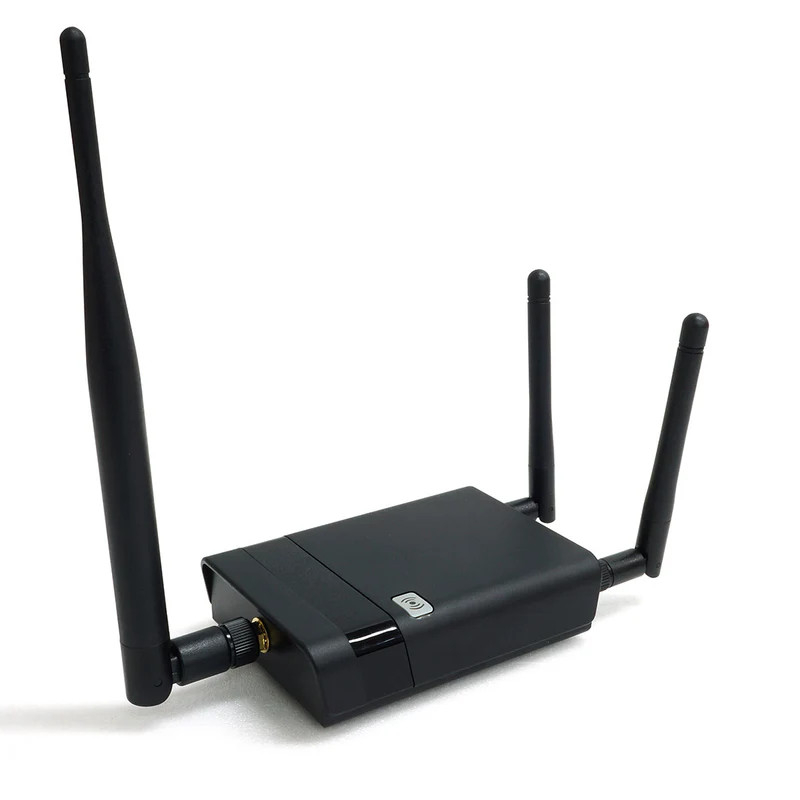

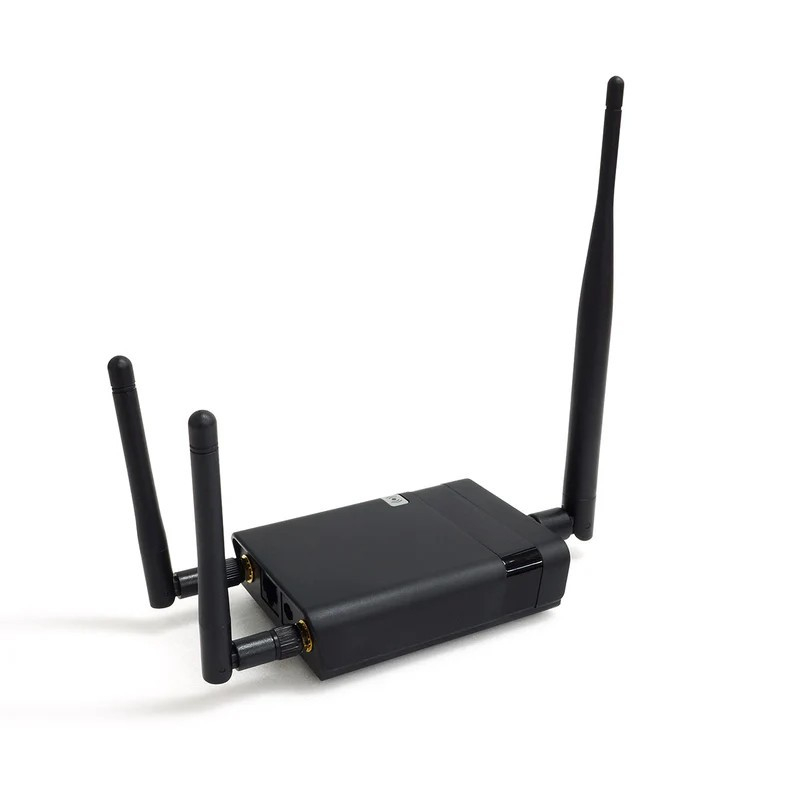

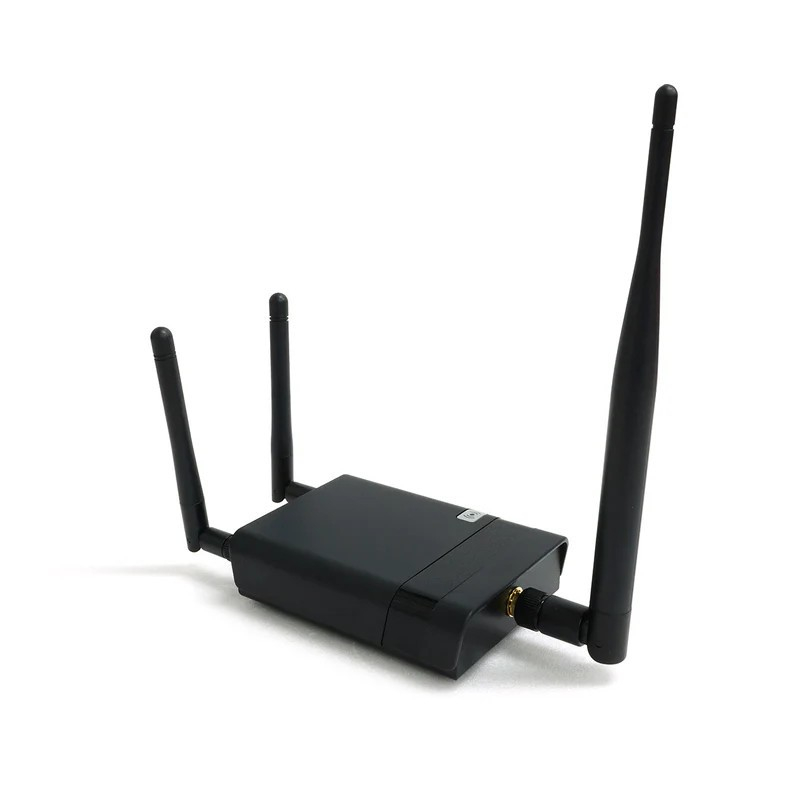

Der ALFA Network HaLow-R ist ein Indoor-IoT-Router und Range Extender, der WiFi HaLow auf Basis von IEEE 802.11ah mit klassischem WiFi 4 im 2,4-GHz-Band kombiniert. Die HaLow-Funkschnittstelle arbeitet in lizenzfreien Sub-1-GHz-Frequenzbereichen bei 868 oder 915 MHz und unterstützt Kanalbreiten von 1, 2, 4 oder 8 MHz sowie Datenraten von 150 kbit/s bis 15 Mbit/s. Dadurch eignet sie sich für den Aufbau energieeffizienter WLAN-Netzwerke mit großer Reichweite und stellt eine dedizierte Funkverbindung für Geräte bereit, die den HaLow-Standard nutzen. Für dieses Funkmodul stehen ein separater SMA-Anschluss sowie eine abnehmbare 3-dBi-Stabantenne zur Verfügung, die in das kompakte Indoor-Gerät integriert sind.

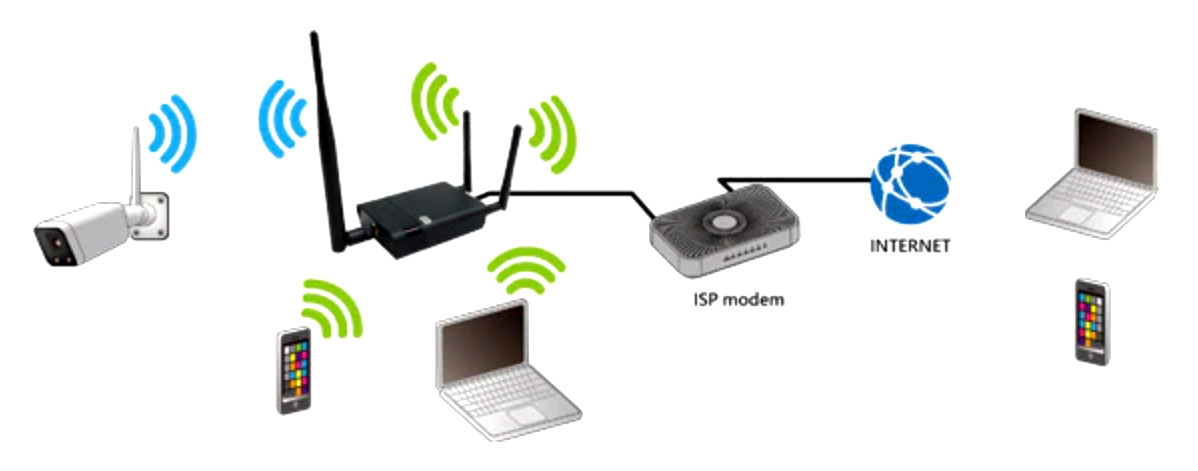

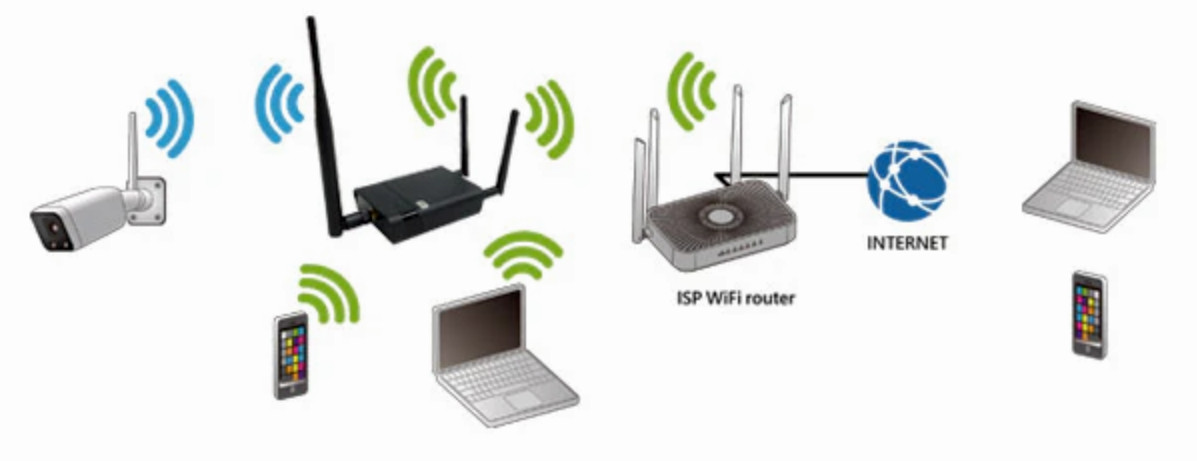

Zusätzlich unterstützt der Router IEEE 802.11n (WiFi 4) im 2,4-GHz-Band mit Kanalbreiten von 20 oder 40 MHz und Datenraten von bis zu 300 Mbit/s. Diese Funkschnittstelle nutzt zwei RP-SMA-Anschlüsse mit zwei abnehmbaren 5-dBi-Stabantennen. Über das WiFi-4-Netzwerk können gängige Endgeräte wie Notebooks oder Smartphones auf die Internetverbindung zugreifen, während die HaLow-Schnittstelle das Sub-1-GHz-Netz für kompatible IoT-Geräte bereitstellt. Durch die Kombination beider Funkstandards in einem einzigen Indoor-Gerät verbindet der HaLow-R klassische WLAN-Clients und HaLow-fähige Geräte über dieselbe Router- beziehungsweise Extender-Plattform, sodass keine getrennten Geräte für die beiden Funktechnologien erforderlich sind.

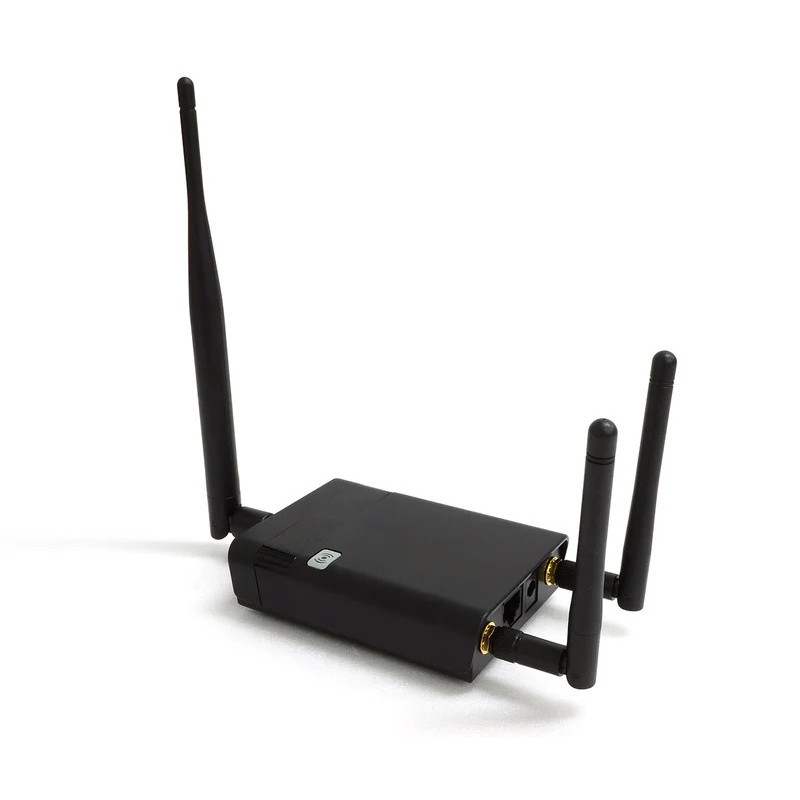

Der HaLow-R basiert auf zwei speziell aufeinander abgestimmten Chipsätzen: einem MediaTek MT7628 für WiFi 4 und einem Morse Micro MM6108 für IEEE 802.11ah. Zur Ausstattung gehören 128 MB Arbeitsspeicher und 2 MB Flash-Speicher. Als Betriebssystem kommt OpenWrt-Firmware mit verfügbarem Quellcode zum Einsatz und bildet die Grundlage für die Routing- und WLAN-Funktionen des Geräts. Für die kabelgebundene Netzwerkanbindung steht ein Fast-Ethernet-Port mit ESD-Schutz zur Verfügung. Er ermöglicht den Anschluss an ein bestehendes Ethernet-Netzwerk und bietet gleichzeitig zusätzlichen Schutz vor elektrostatischen Entladungen an der Netzwerkschnittstelle. Eine Reset-Taste erleichtert zudem das Zurücksetzen des Geräts bei der Inbetriebnahme oder Wartung.

Separate Status-LEDs informieren über Stromversorgung, Ethernet-Verbindung, WiFi, HaLow sowie den System- beziehungsweise Reset-Status. Dadurch lässt sich der aktuelle Betriebszustand der wichtigsten Funktionen direkt am Gerät erkennen, ohne auf die Verwaltungsoberfläche zugreifen zu müssen. Die Stromversorgung erfolgt über einen 12-V-/1-A-Gleichstromeingang und sorgt für klar definierte Installationsvoraussetzungen. Netzwerkanschluss, Statusanzeigen, Reset-Taste und Stromanschluss sind in einem kompakten Indoor-Gehäuse zusammengefasst und ermöglichen eine übersichtliche Installation sowie eine einfache Bedienung. Zusammen mit der OpenWrt-basierten Softwareplattform und der dedizierten Hardware bildet dieses Gesamtkonzept eine solide Grundlage für den Einsatz in IoT-Umgebungen und klassischen WLAN-Netzwerken im Innenbereich.
